BENUTZEROBERFLÄCHE
3 BENUTZEROBERFLÄCHE
Es gibt zwei verschiedene lokale Benutzerschnittstellen: entweder einen 5,7"-Touchscreen
bei der Display-Ausführung oder eine Schaltfläche mit farbiger LED-Anzeige bei der
Transmitter-Ausführung.
Wenn die Anwendungssoftware von Michell läuft, sind alle Funktionen über die lokalen
Benutzerschnittstellen verfügbar. Das Optidew hat drei Schnittstellen zum Anschluss an
einen PC oder ein Netzwerk:
• RS485
• USB
• Ethernet (Optional)
3.1

Hauptdisplay

Wenn das Gerät angeschaltet wird, wird ein Initialisierungsfenster angezeigt, während
das Menüsystem geladen wird.
Wenn das Menü vollständig geladen ist, wird das Hauptmenü angezeigt.
3.1.1

Vollbildschirm Modus

Alle Messergebnisse können durch Touch und Halten auf das Ergebnis im Vollbildmodus
angezeigt werden.
16
Bedienungsanleitung Optidew

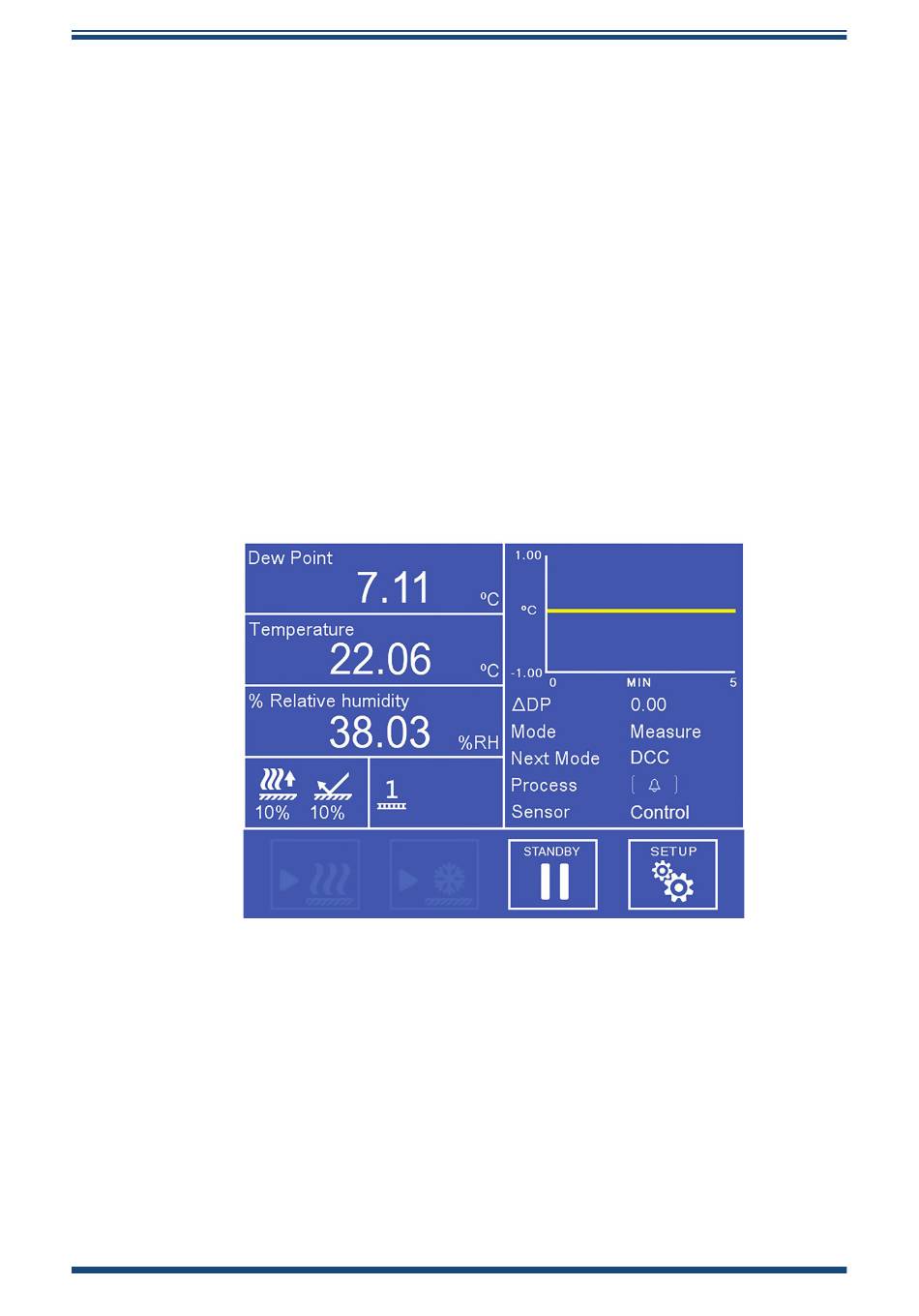

Abbildung 15 Hauptmenü
97551 DE Ausgabe 4, März 2022
