2.4.2.2 Stromausgänge
Von links nach rechts werden die letzten 4 Pins dieses Anschlusses für mA Ausgänge
verwendet.
Informationen zur Konfiguration der Analogausgänge stehen in Kapitel 3.2.
Pin-Belegung
mA2
GND
mA1
GND
Michell Instruments

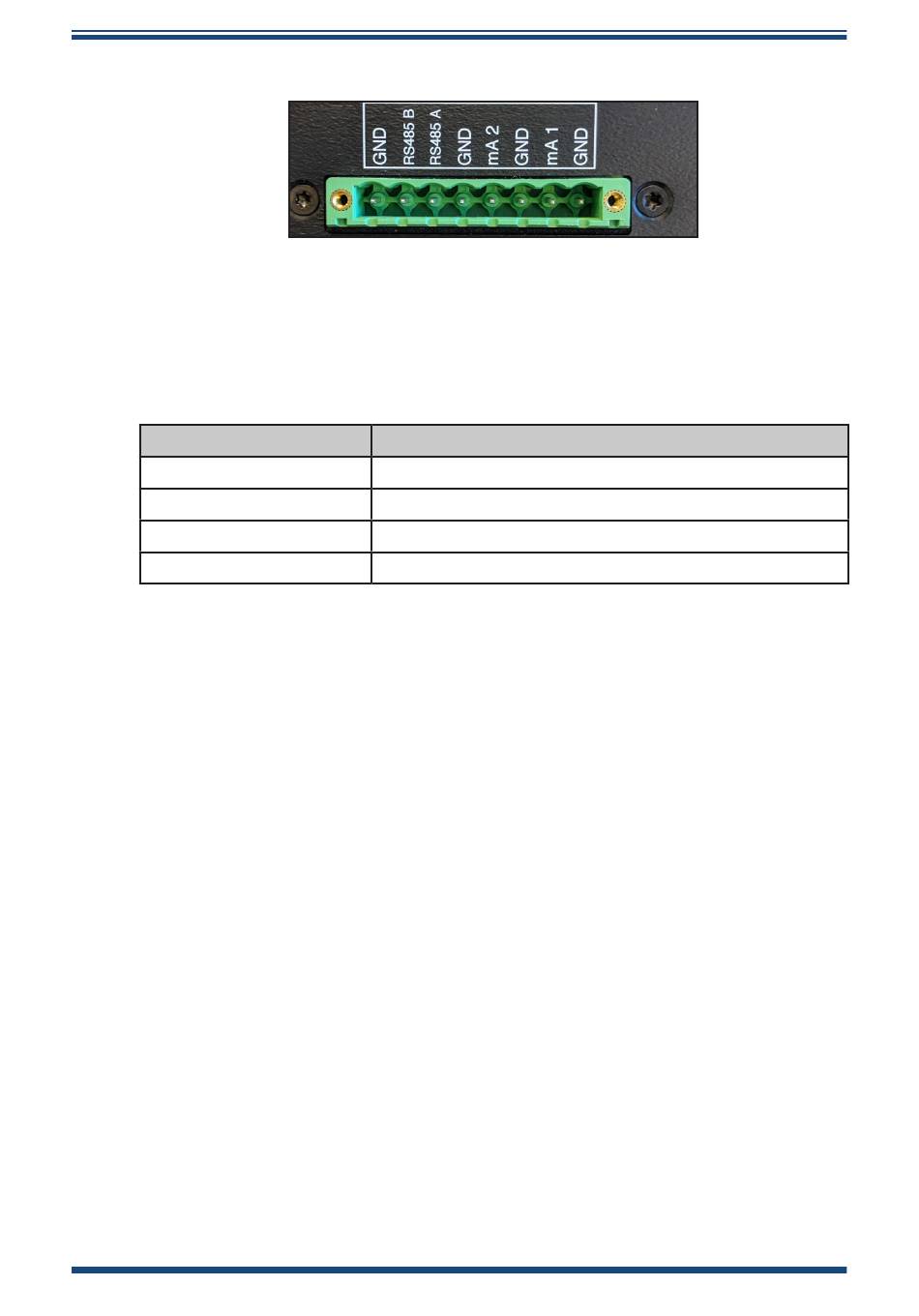

Abbildung 12 Anschluss für Analogausgänge
Kanal 2 Stromausgang
Kanal 2 Erde
Kanal 1 Stromausgang
Kanal 1 Erde
