2.3 Anschlüsse des Geräts
2.3.1

Optidew 501

Nummer
1
2
3
4
5
6
7
8
9
Michell Instruments

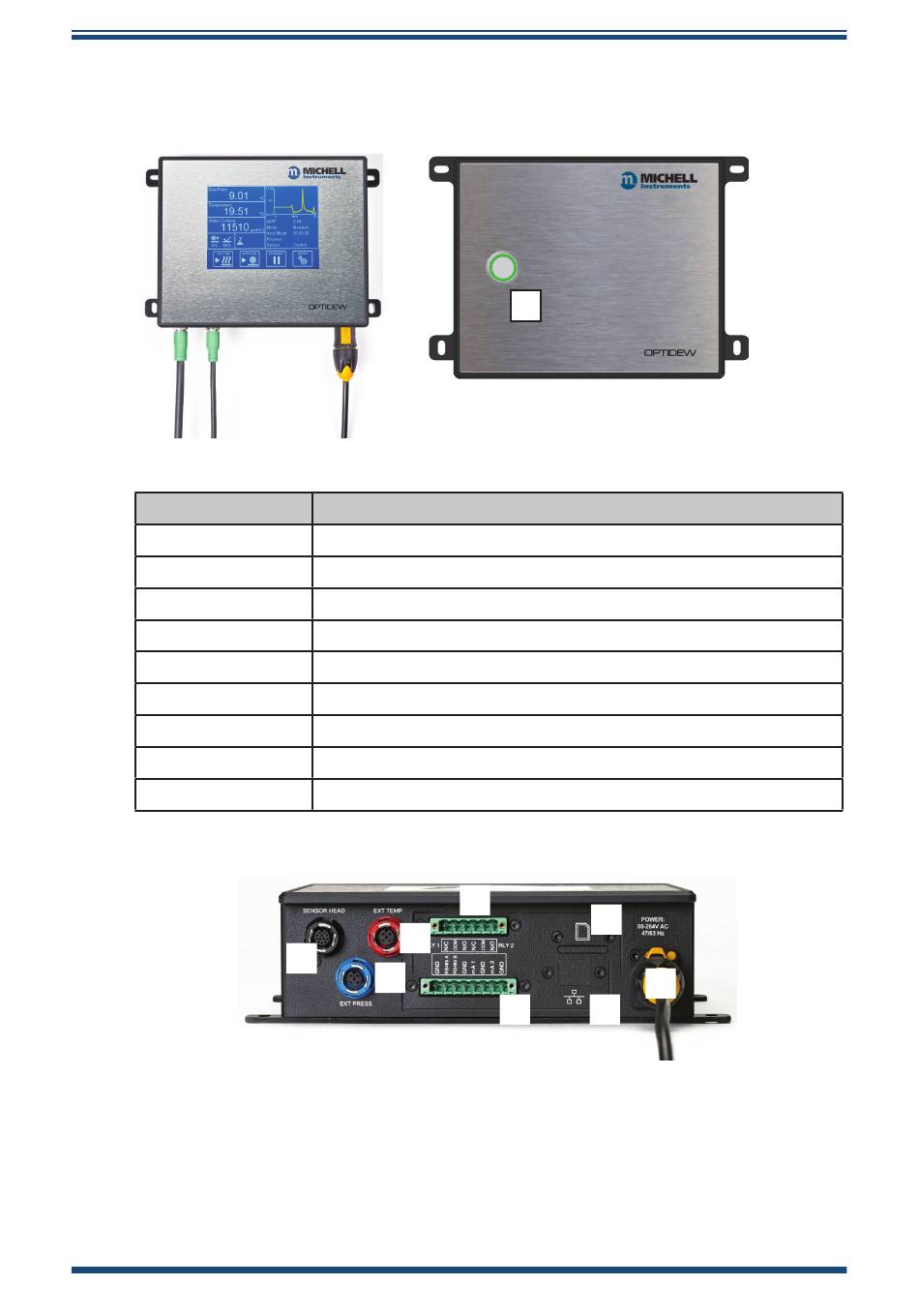

Optidew 501 – Vorderseite mit Display
Abbildung 6
DCC Kontrolle / Statusanzeige
Sensorkabelverbindung
Kabelanschluss für Temperaturfühler
Kabelanschluss für Drucktransmitter
Anschluss für Alarmkontakte
Anschluss für RS485 und Analogausgang
Anschluss für SD Karte (optional)
Ethernet-Anschluss (optional)
Netzanschluss
3
2
4
Abbildung 7 Optidew 501 Vorderseite ohne Display
1

Beschreibung

5
7
6 8
