2.6.1 Verwendung von Temperaturefühlern mit Kalibrierkammer-Portadapter
Die folgenden Michell Instruments und Rotronic Produkte sind erhältlich mit einem
Portadapter für den Optidew Labor-/Hochtemperaturfühler:
• HygroCal100
• S904
• Optical
• Hygrogen 2
2.7

Installation des Drucktransmitters

Drucktransmitter sind für Optidew in verschiedenen Bereichen erhältlich. Jeder 4...20
mA-Drucktransmitter kann über einen 4-poligen M12-Stecker an die Steuerung des
Optidew angeschlossen werden.
Michell kann einen Drucktransmitter mit dem Optidew-Gerät mitliefern, der über ein
1/8"-NPT-Außengewinde angeschlossen wird.
Bei der Installation der Druckquelle sollte berücksichtigt werden, wie die berechneten
Werte verwendet werden. Wenn beispielsweise ein Taupunkt-Sensor bei Prozessdruck
installiert ist, sollte der Drucksensor in den Probenblock eingebaut werden. Wenn der
Taupunkt-Sensor jedoch bei einem vom Prozessdruck abweichenden Druck installiert
ist, sollte der Drucksensor an einem anderen Ort mit vollem Prozessdruck installiert
werden.
Michell Instruments

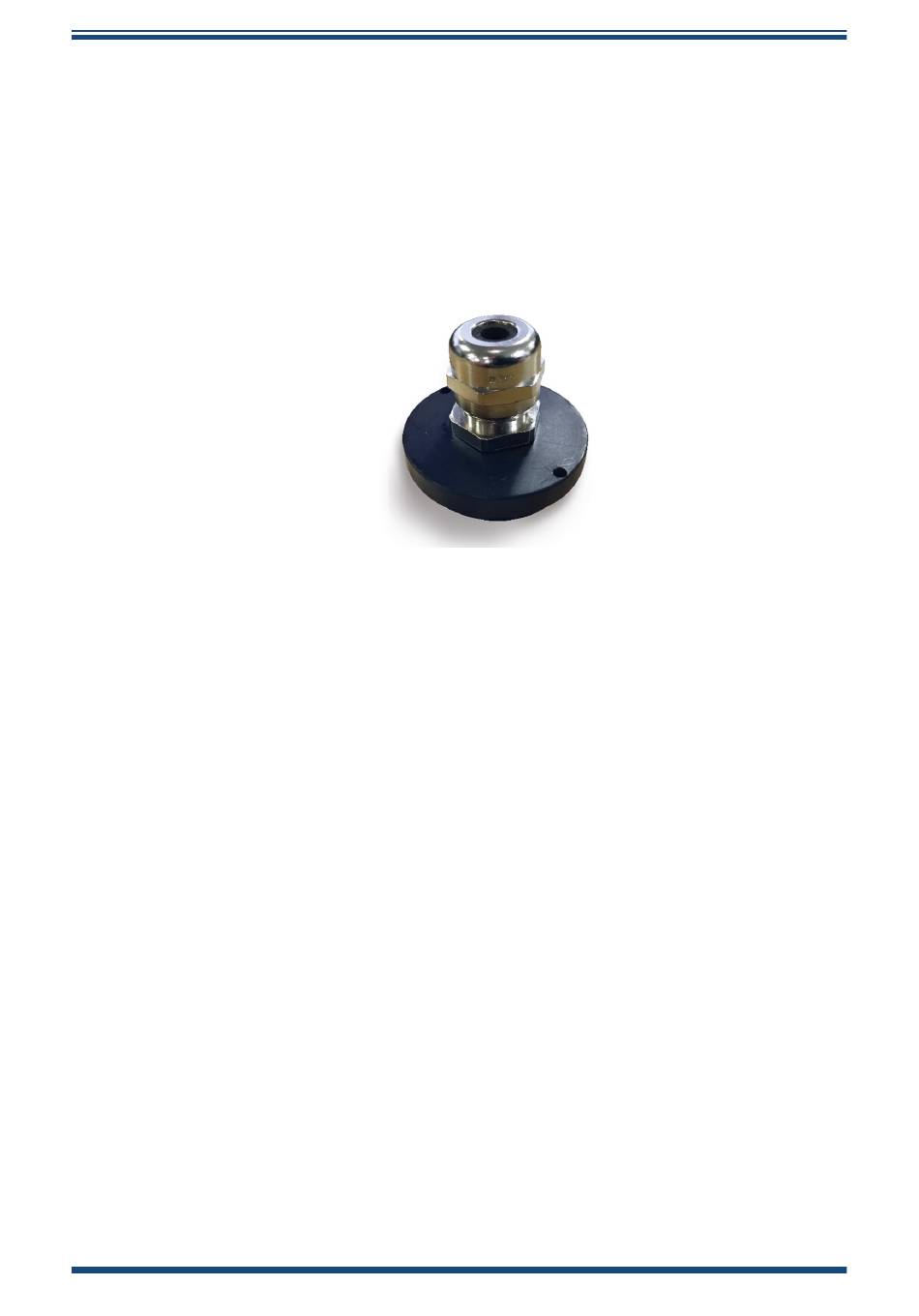

Abbildung 14 Temperaturfühler-Adapter
