Kapitel 1
1.5.2 Überblick
Für den Anschluss der Eingangs- und Ausgangsleitungen öffnen Sie den Deckel des
Bedienfelds, führen die Kabel durch die Öffnungen an der Seite und schließen sie an
die Klemmenblöcke 1, 2 und den Steckverbinder für die externe Kommunikation im
Druckergehäuse an.
Achten Sie darauf, dass der Drucker ausgeschaltet ist, wenn Sie die Anschlüsse
herstellen. Halten Sie den Deckel des Bedienfelds im normalen Betrieb geschlossen.

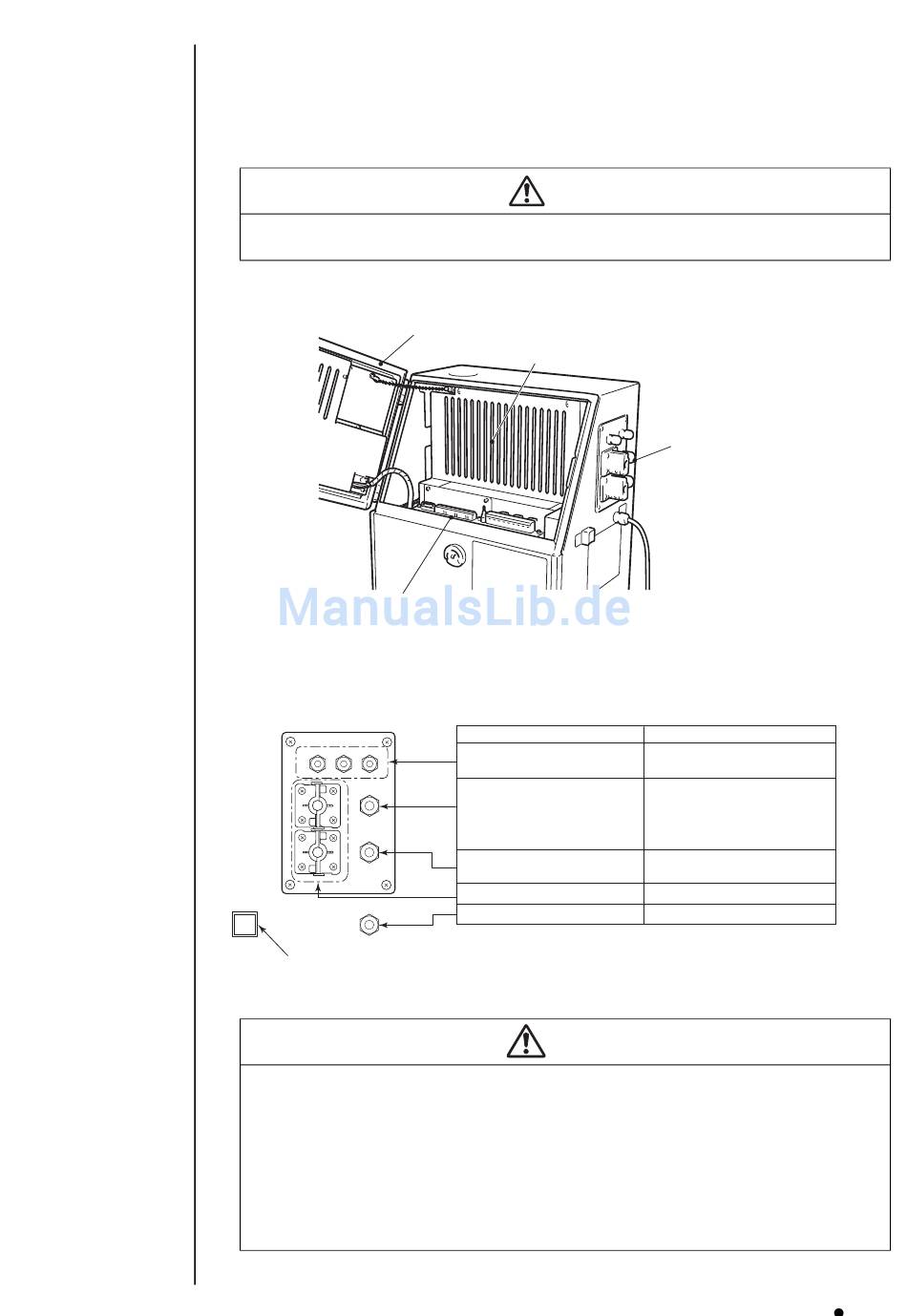

Klemmenblöcke 1, 2 und Steckverbinder für die Kommunikation
1.5.2-1 Durchführungen
Netzschalter
Verwenden Sie Kabel im Bereich der oben angegebenen Außendurchmesser. Ziehen
Sie die Befestigungsmuttern an den Durchführungen fest an. Bündeln Sie Schwach-
strom- und Starkstromleitungen weder innerhalb noch außerhalb des Druckers, damit
die Schwachstromsignale (Klemmenblock 1, Signale am Steckverbinder für die
externe Kommunikation) nicht durch Störungen von den Starkstromleitungen (Verbin-
dungsleitungen zum Netzteil und zum Klemmenblock 2) beeinflusst werden. Ins-
besondere die Kabel für den Druckbereichsensor, das Druckstoppsignal, die
Netzversorgung und die Drucksignale dürfen auf keinen Fall gebündelt oder im selben
Kanal geführt werden.
Vorsicht
Deckel des Bedienfelds
Deckel über den elektrischen Komponenten
Name
Für Druckbereichsensor
Für die Signale Druck in beide
Richtungen, Druckvorgang läuft/
Drucken beendet, Druckstopp,
online und Fernsteuerung
Für Bereit, Störung, Alarm
Für externe Kommunikation
Für Netzversorgung
( ) Größe der Befestigungsmutter
Vorsicht
Durchführungen
Bereich des Kabelaußendurchmessers
ø 3,5 bis 7 (M12)
ø 4,5 bis 10 (M12)
ø 4,5 bis 10 (M12)
ø 3,5 bis 10
ø 7 bis 10 (M12)
1.5 Signalanschlüsse 1–21
