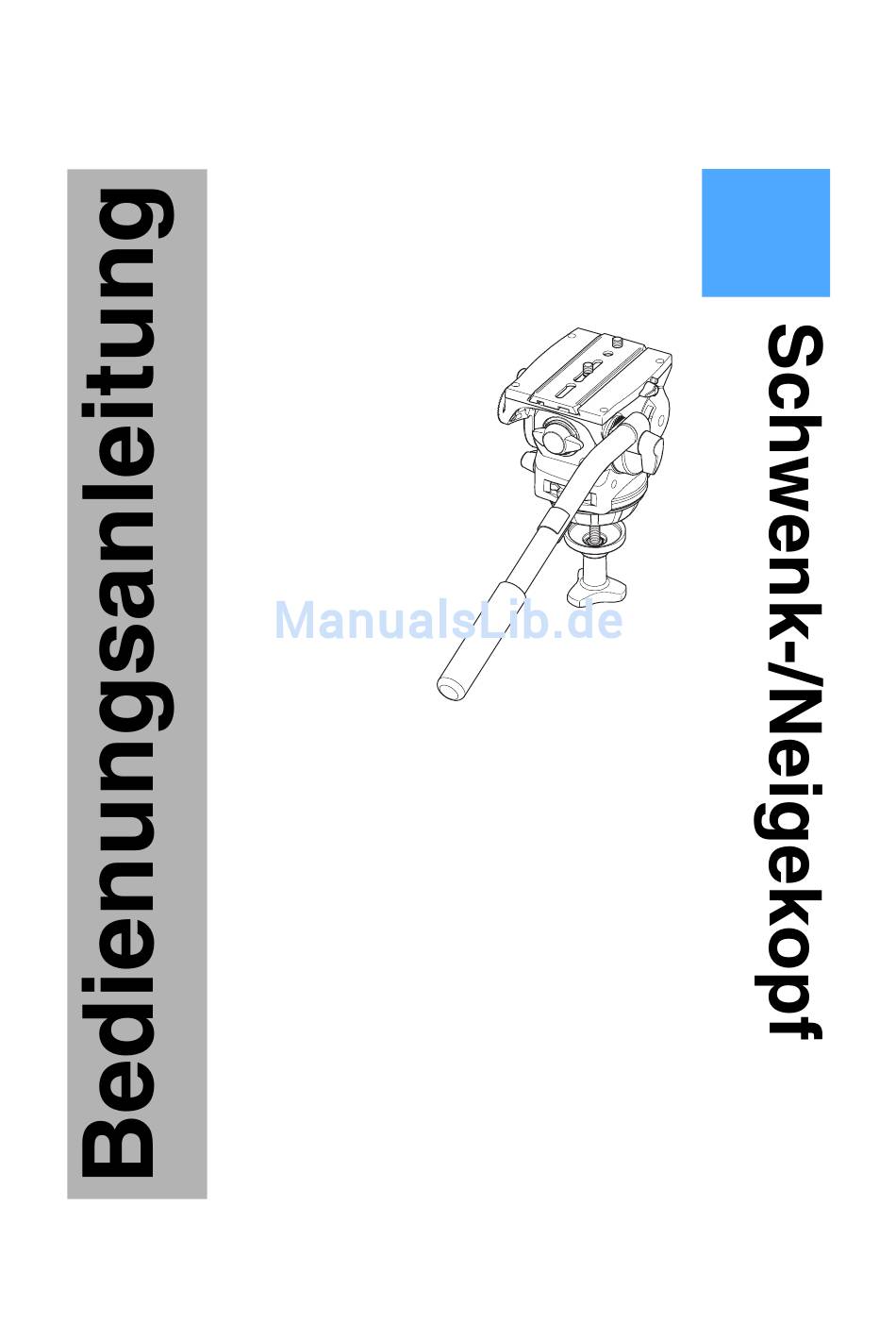

- Seite 1 Vision 8 Vinten Camera Control Solutions...
- Seite 2 Issue 4 Copyright © Vinten Broadcast Limited 2004 Weltweit alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Vinten Broadcast Limited weder ganz noch teilweise in einem Speichersystem abgelegt, gesendet, kopiert oder auf beliebige andere Weise vervielfältigt werden, einschließlich (jedoch nicht nur) mittels Fotokopie, Fotografie, magnetischer oder sonstiger Aufzeichnung.
-
Seite 3: Sicherheitshinweise - Ubnedingt Zuerst Lesen
Weitergehende Hinweise Wenn Sie weitergehende Informationen oder Hilfe zu diesem Schwenk-/Neigekopf benötigen, wenden Sie sich bitte an die Vinten GmbH (Anschrift siehe hintere Umschlagseite), Ihren Vinten Händler oder besuchen Sie unsere Internetseite www.vinten.com. Eine umfassende Beschreibung der Wartungsarbeiten und der Ersatzteile entnehmen Sie bitte der Serviceanleitung des Vision 8 Schwenk-/Neigekopfes und der illustrierten Ersatzteilliste (Best.-Nr. -
Seite 4: Inhaltsverzeichnis

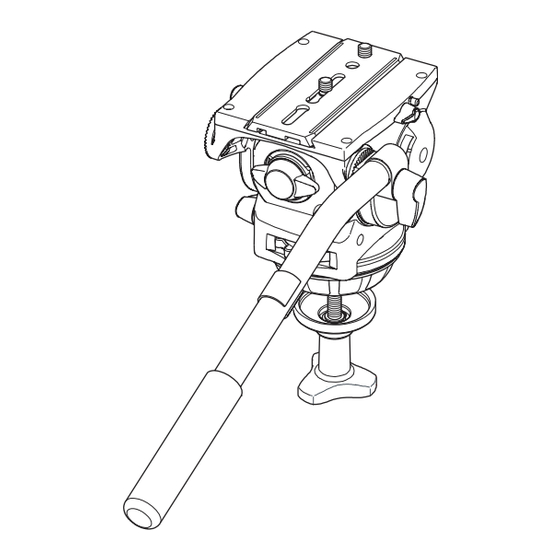

Ersatzteilliste............. . 18 Weiterführende Publikationen Vision 8 Schwenk-/Neigekopf Serviceanleitung (Best.-Nr. 3441-9) - Seite 5 Vision 8 Schwenk-/Neigekopf (linke Seite) Schwenkarm Einstellknopf für den Gewichtsausgleich Einstellknopf für die Dämpfung der Schwenkfunktion Knopf für Beleuchtung der Nivellierlibelle Bedienhebel für die Feststellbremse der Schwenkfunktion Schwenkarmbefestigung Bedienhebel für die Feststellbremse der Neigefunktion Verriegelung für Kameramontageplatte...
- Seite 6 (15) (14) (10) (11) (13) (12) Vision 8 Schwenk-/Neigekopf (rechte Seite) Kameramontageplatte (10) Klemmung für Kameramontageplatte (11) Einstellknopf für die Dämpfung der Neigefunktion (12) Halbkugelbefestigungsknauf (13) Beleuchtete Nivellierlibelle (14) Batteriefach (15) Kamerabefestigungsschrauben...
-
Seite 7: Einführung
Einführung Der Vision 8 Schwenk-/Neigekopf ist mit einem einstellbaren, federunterstützten Gewichtsaus- gleichmechanismus, "Liquid Friction" (LF) Dämpfungssystemen für die Schwenk- und Neigefunk- tionen sowie einer verschiebbaren Kameramontageplatte ausgestattet. Die maximal und minimal ausbalancierbaren Traglasten sowie die Neigebereiche sind vom Ge- wicht der Kamera inkl. montiertem Zubehör sowie deren Schwerpunkthöhe abhängig. - Seite 8 Sowohl die Schwenk- als auch die Neigefunktion arbeiten mit dem patentierten Vinten Liquid Fric- tion (LF) Dämpfungssystem, um eine weiche Kameraführung über beide Achsen zu gewähr- leisten. Die Dämpfungseinstellungen erfolgen über zwei Einsteller (3)(11). Reißschwenks sind unabhängig von den Dämpfungseinstellungen möglich.
-
Seite 9: Bedienung
Der Vision 8 Schwenk-/Neigekopf verfügt über eine integrierte 100 mm-Halbkugel zur Montage auf den entsprechenden Vision Stativen von Vinten. Ferner bietet Vinten Adapter an, so dass der Schwenk-/Neigekopf auch mit Stativen oder Pedes- tals, die mit anderen Kopfaufnahmen ausgestattet sind, verwendet werden kann. Diese sind im Abschnitt "Sonderzubehör"... -
Seite 10: Montieren Der Kamera (Mit Optionalem Quickfit-Adapter)
Richten Sie den Schwenk-/Neigekopf aus und ziehen Sie die Feststellbremsen für die Sch- wenk- und Neigefunktion (5)(7) Schieben Sie nun die Kameramontageplatte mit der Kamera so weit in die Führung, bis der Verriegelungsknopf einrastet. Führen Sie einen Gewichtsausgleich durch (siehe „Gewichtsausgleich"). (21) (10) (15) -
Seite 11: Gewichtsausgleich
(16) (17) (18) (15) (19) (20) (15) Montieren der Kamera (mit optionalem Quickfit-Adapter) Gewichtsausgleich Mit dem Gewichtsausgleich des Vision Schwenk-/Neigekopfes werden zwei Ziele erreicht: Er- stens benötigt der Kameramann bei korrektem Gewichtsausgleich nur ein Minimum an Kraf- taufwand, um die Kamera zu bewegen. Zweitens kann die Kamera - einmal richtig ausbalanciert - in jede Neigeposition gebracht werden und verbleibt auch ohne Unterstützung in dieser Position. - Seite 12 2. Lösen Sie die Klemmung (10) der Kameramontage-platte und verschieben die Kamera vorwärts oder rückwärts, bis eine horizontale Balance erreicht ist. Ziehen Sie an dieser Stelle die Klemmung (10) wieder an. 3. Drehen Sie den Einstellknopf für den Gewichtsausgleich so weit im Uhrzeigersinn, bis die Kamera nicht mehr kippt, wenn sie geneigt und losgelassen wird.
- Seite 13 (10) Gewichtsausgleich...
-
Seite 14: Feststellbremsen Für Die Schwenk- Und Neigefunktionen
Verwenden Sie die Feststellbremsen in KEINEM FALL zur Unter- stützung der Dämpfung. Dämpfungen für die Schwenk- und Neigefunktionen Sowohl die Schwenk- als auch die Neigefunktion arbeiten mit dem Vinten Liquid Friction (LF) Dämpfungssystem, um eine weiche Kameraführung über beide Achsen zu gewährleisten. Die Dämpfungseinstellungen erfolgen über zwei Einsteller. -
Seite 15: Wartung
Wartung Routine-Wartung Überprüfen Sie während des Gebrauchs: die Beleuchtung der Nivellierlibelle und tauschen Sie die Batterie falls erforderlich aus, die einwandfreie Funktion der Dämpfungen für die Schwenk- und Neigefunktion und stellen Sie sie falls erforderlich nach, die einwandfreie Funktion der Feststellbremsen für die Schwenk- und Neigefunktion und stellen Sie sie falls erforderlich nach. - Seite 16 Um die Batterie auszutauschen bzw. einzusetzen, gehen Sie wie folgt vor: Neigen Sie den Schwenk-/Neigekopf nach vorne, um die Batteriefachabdeckung (14) zu er- reichen und ziehen Sie die Feststellbremse für die Neigefunktion Heben Sie die Batteriefachabdekkung (14) mit einem flachen Schraubendreher o. ä. ab und nehmen Sie die Batterie (14.1) aus dem Batteriefach.
-
Seite 17: Nachstellen Der Feststellbremsen- Und Dämpfungseinsteller
Die Feststellbremsen- und Dämpfungseinsteller für die Schwenk- und Neigefunktion müssen nach längerem Gebrauch ggf. nachgestellt werden. Diese Einstellungen sollten entsprechend der Serviceanleitung von geschultem Personal vorgenommen werden. Die Serviceanleitung erhalten Sie von der Vinten GmbH, Ihrem Vinten Händler oder auf unserer Internetseite www.vinten.com. -
Seite 18: Ersatzteilliste
Ersatzteilliste Die folgende Liste enthält die Hauptprodukte, die vom Anwender auswechselbaren Ersatzteile und das Sonderzubehör. Für weitere Informationen über Reparaturen und Ersatzteile, wenden Sie sich bitte an die Vinten GmbH, Ihren Vinten Händler oder besuchen Sie unsere Internetseite www.vinten.com. Hauptprodukte...
