- Seite 1 Vision Vinten Camera Control Solutions...
-

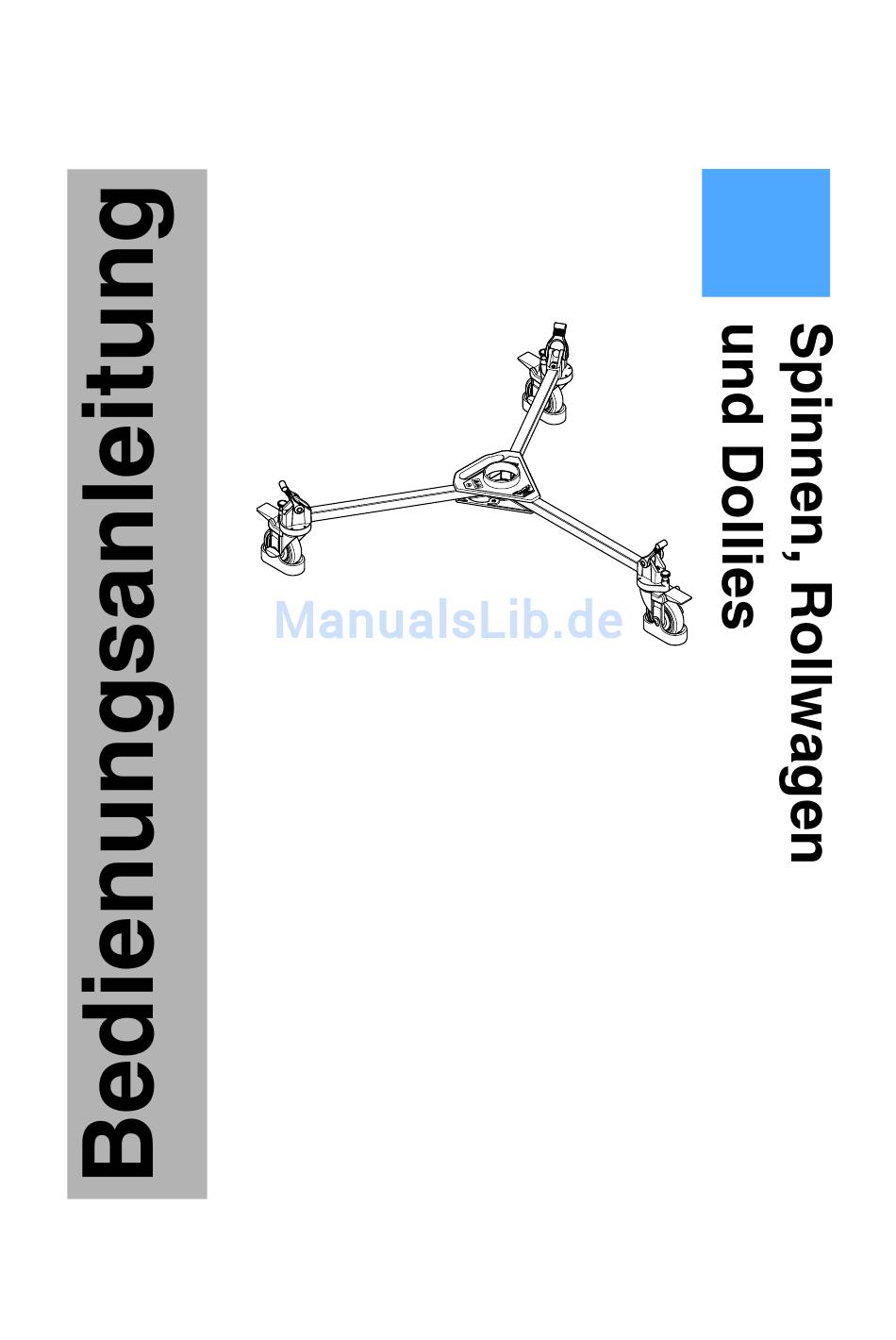

Seite 2: Spinnen,Rollwagen Und Dollies
Issue 1 Copyright © Vinten Broadcast Limited 2006 Weltweit alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Vinten Broadcast Limited weder ganz noch teilweise in einem Speichersystem abgelegt, gesendet, kopiert oder auf beliebige andere Weise vervielfältigt werden, einschließlich (jedoch nicht nur) mittels Fotokopie, Fotografie, magnetischer oder sonstiger Aufzeichnung. -
Seite 3: Sicherheitshinweise - Unbedingt Zuerst Lesen
Eine umfassende Beschreibung der Wartungsarbeiten und der Ersatzteile entnehmen Sie bitte der Broschüre „Spreaders, Dollies & Skids - Spares and Repairs“ (Best.-Nr. 3313-9). Sie erhalten diese Unterlagen von der Vinten GmbH oder Ihrem Vinten Händler. Online-Informationen erhalten Sie auf unserer Internetseite... -
Seite 4: Technische Daten
Technische Daten Bodenspinnen Best.-Nr. Eigengewicht 3313-3 Leichtgewicht-Bodenspinne (grau) 0,7 kg 3363-3 Leichtgewicht-Bodenspinne (schwarz) 0,7 kg 3367-3 Flexible Heavy Duty Bodenspinne 1,1 kg 3379-3 Baby Bodenspinne 0,5 kg Rollwagen und Dollies Rad- Rad- Aufbau- durch- Eigen- Kabel- winkel- Type radius messer gewicht Traglast abweiser... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise - Unbedingt Zuerst Lesen! ........3 Technische Daten . - Seite 6 Typischer Vision Rollwagen (Studio-Version) Mittelstück Feststehendes Bein Stativfußaufnahme und Befestigungsgummilasche Richtungsfeststeller Schwenkbare Radeinheit Kabelabweiser Schwenkbare Beine Fußtaste für Feststellbremse...
- Seite 7 (10) (13) (12) (11) Typische Bodenspinne Bein, Außenteil (10) Bein, Innenteil (11) Verriegelungsknopf (12) Stativfußaufnahme (13) Befestigungsgummilasche...
-
Seite 8: Einführung
Einführung Bodenspinnen und Rollwagen werden für alle Vinten Vision Dreibeinstative angeboten. Die Bod- enspinnen eignen sich für die gesamte Produktpalette der Vision 1- und 2-stufigen Dreibeinsta- tive, mit Ausnahme der Baby-Stative, für die spezielle Bodenspinnen angeboten werden. Die Leichtgewicht ENG- und EFP Rollwagen gibt es als Studio- und AÜ-Versionen. Alle Rollwa- gen verfügen über schnell reagierende, per Fuß... -
Seite 9: Bedienung
Bedienung Montage des Rollwagens Drehen Sie den Rollwagen um, drücken Sie die Verriegelungsstifte (14) und klappen die beiden schwenkbaren Beine so weit nach außen, bis die Verriegelungsstifte wieder einrasten und die Beine in der geöffneten Position fixieren. Stellen Sie nun den Rollwagen auf die Räder und setzen Sie die Feststellbremsen fest. (14) Montage des Rollwagens... -
Seite 10: Feststellbremsen
Feststellbremsen Jedes der Rollwagenräder ist mit einer Feststellbremse ausgestattet, die mit dem Fuß bedient werden kann. Die Bremsen werden durch Druck auf die Fußtasten oberhalb der Räder betätigt und wieder freigegeben, indem der Mittelknopf (8.1) gedrückt wird, wodurch die Fußtaste bei an- gezogener Bremse hochspringt. -
Seite 11: Fahren Mit Dem Rollwagen (Nur Eng Studio-Version)
Fahren mit dem Rollwagen (nur ENG Studio-Version) Die Räder des ENG Studio-Rollwagens können in der Geradeaus-Stellung fixiert oder frei beweg- lich eingestellt werden. Die Umschaltung erfolgt durch federbelastete Richtungsfeststeller (4), mit denen jedes Rad ausgestattet ist. Die Richtungsfeststeller an den schwenkbaren Beinen haben einen schwarzen Knopf, der Richtungsfeststeller an dem feststehenden Bein einen ro- ten Knopf. -
Seite 12: Montage Der Bodenspinne
Montage der Bodenspinne Um die Bodenspinne zu montieren, gehen Sie wie folgt vor: Öffnen Sie die Beide der Bodenspinne und legen Sie sie flach auf den Boden. Vergewissern Sie sich, dass die drei Verriegelungsknöpfe (11) angezogen sind. Setzen Sie das Dreibeinstativ auf die Bodenspinne und zwar so, dass die Stativfüße in die Stativfußaufnahmen (12) sitzen. -
Seite 13: Verwendung Der Bodenspinne
Eventuelle Gewährleistungen bzw. Haftungen sind in diesem Fall ausgeschlossen. HINWEIS: Die Vision Bodenspinne schützt nicht nur den Bodenbelag und Teppiche, sondern verhindert auch, dass die Stativbeine in weichem Boden einsinken. Sie sollte daher immer verwendet werden. Wenn keine Bodenspinne eingesetzt werden kann, verwenden Sie die Vinten Teppichfüße und die... -
Seite 14: Wartung
Bei Gebrauch in geschlossenen Räumen genügt ein gelegentliches Abwischen mit einem fussel- freien Tuch. Staub- und Schmutzablagerungen können mit einer weichen Bürste entfernt werden. Alle Vision Spinnen und Rollwagen sind wetterfest. Verwenden Sie die Geräte aber unter widrigen Außenbedingungen, ist ein wenig mehr Pflege erforderlich. Salzwasser muss möglichst sofort mit frischem (Süß-)wasser abgespült werden. - Seite 15 Einstellen der Geradeaus-Fahrt de Vision Studio-Rollwagens (V3955-0001) Um die Rollwagenräder auszurichten, gehen Sie wie folgt vor: Nehmen Sie das Stativ oder Pedestal vom Rollwagen. Verriegeln Sie den Richtungsfeststeller an jeder Radeinheit. Lösen Sie die beiden Schrauben (6.1) der Stativfußaufnahme (6.2) an dem feststehenden Rollwagenbein und entfernen Sie die Stativfußaufnahme.
-
Seite 16: Einstellen Der Geradeaus-Fahrt
(6.1) (6.2) (6.3) Einstellen der Geradeaus-Fahrt... -
Seite 17: Ersatzteilliste
Ersatzteilliste Die folgende Liste enthält die Hauptprodukte und das Sonderzubehör. Für weitere Informationen über Reparaturen und Ersatzteile, wenden Sie sich bitte an die Vinten GmbH oder Ihren Vinten Händler. Online-Informationen erhalten Sie auf unserer Internetseite www.vinten.com. Bodenspinnen Leichtgewicht-Bodenspinne (grau) 3313-3...
