Inhaltszusammenfassung für Vinten Vision 3

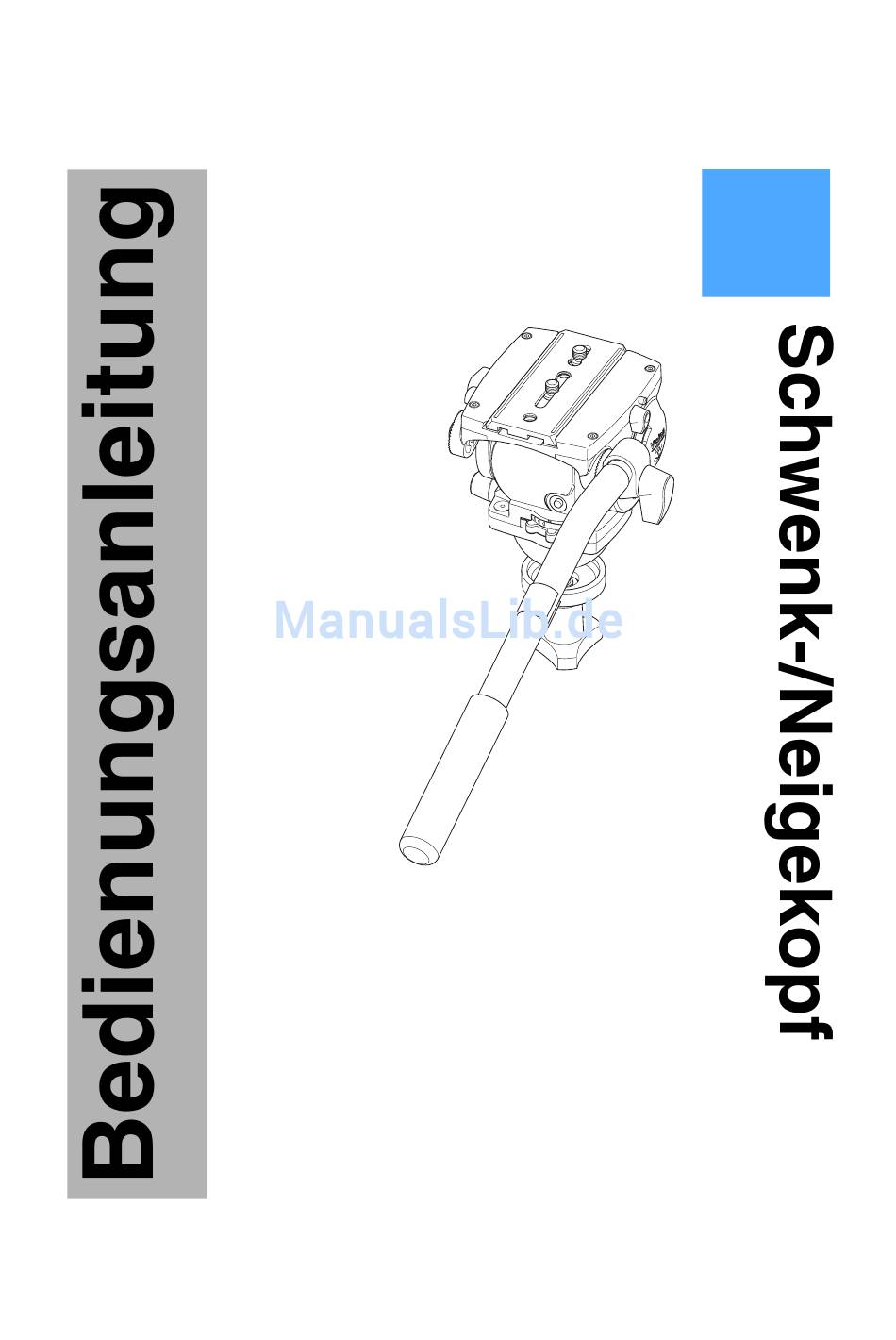

- Seite 1 Vision 3 Vinten Camera Control Solutions...
- Seite 2 Issue 4 Copyright © Vinten Broadcast Limited 2004 Weltweit alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Vinten Broadcast Limited weder ganz noch teilweise in einem Speichersystem abgelegt, gesendet, kopiert oder auf beliebige andere Weise vervielfältigt werden, einschließlich (jedoch nicht nur) mittels Fotokopie, Fotografie, magnetischer oder sonstiger Aufzeichnung.
-
Seite 3: Sicherheitshinweise - Unbedingt Zuerst Lesen
Weitergehende Hinweise Wenn Sie weitergehende Informationen oder Hilfe zu diesem Schwenk-/Neigekopf benötigen, wenden Sie sich bitte an die Vinten GmbH (Anschrift siehe hintere Umschlagseite), Ihren Vinten Händler oder besuchen Sie unsere Internetseite www.vinten.com. Eine umfassende Beschreibung der Wartungsarbeiten und der Ersatzteile entnehmen Sie bitte der Serviceanleitung des Vision 3 Schwenk-/Neigekopfes und der illustrierten Ersatzteilliste (Best.-Nr. -
Seite 4: Inhaltsverzeichnis
Ersatzteilliste............. . 16 Weiterführende Publikationen Vision 3 Schwenk-/Neigekopf Serviceanleitung (Best.-Nr. 3543-9) - Seite 5 Vision 3 Schwenk-/Neigekopf (linke Seite) Batteriefach(abdeckung) Knopf für Beleuchtung der Nivellierlibelle Einstellknopf für die Dämpfung der Schwenkfunktion Beleuchtete Nivellierlibelle Bedienhebel für die Feststellbremse der Schwenkfunktion Schwenkarmbefestigung Bedienhebel für die Feststellbremse der Neigefunktion Verriegelung für Kameramontageplatte...
- Seite 6 (16) (15) (10) (11) (14) (13) (12) Vision 3 Schwenk-/Neigekopf (rechte Seite) Kameramontageplatte (10) Gewichtsausgleichfeder(-Abdeckung) (11) Einstellknopf für die Dämpfung der Neigefunktion (12) Halbkugelbefestigungsknauf (13) Klemmung für Kameramontageplatte (14) Schwenkarm (15) 3/8"-Kamerabefestigungsschrauben (16) VHS-Adapter...
-
Seite 7: Einführung
Der Kopf ist mit verschiedenen Gewichtsausgleichfeder-Konfigurationen lieferbar, wodurch eine Vielzahl von Kameras auszubalancieren sind. Sowohl die Schwenk- als auch die Neigefunktion arbeiten mit dem patentierten Vinten Liquid Fric- tion (LF) Dämpfungssystem, um eine weiche Kameraführung über beide Achsen zu gewährlei- sten. -
Seite 8: Bedienung
Bedienung Montage des Kopfes auf einem Stativ Der Vision 3 Schwenk-/Neigekopf verfügt über eine integrierte 75 mm-Halbkugel zur Montage auf den entsprechenden Vision Stativen von Vinten. Ferner bietet Vinten Adapter an, so dass der Schwenk-/Neigekopf auch mit Stativen oder Pe- destals, die mit anderen Kopfaufnahmen ausgestattet sind, verwendet werden kann. -
Seite 9: Montieren Der Kamera
Montieren der Kamera Montieren der Kamera mit 3/8"-Befestigungsschrauben Entfernen Sie die Kameramontageplatte vom Kopf, indem Sie die Klemmung (13) lösen und bei gleichzeitig gedrücktem Verriegelungsknopf die Kameramontageplatte nach hinten aus der Führung ziehen. Montieren Sie mit den beiden Kamerabefestigungsschrauben (15) die Kameramontageplatte an die Kamera oder den Stativadapter etwa auf der Höhe des Kameraschwerpunktes. -
Seite 10: Gewichtsausgleich
Verwenden Sie die Feststellbremsen in KEINEM FALL zur Unter- stützung der Dämpfung. Dämpfungen für die Schwenk- und Neigefunktionen Sowohl die Schwenk- als auch die Neigefunktion arbeiten mit dem Vinten Liquid Friction (LF) Dämpfungssystem, um eine weiche Kameraführung über beide Achsen zu gewährleisten. Die Dämpfungseinstellungen erfolgen über zwei Einsteller. - Seite 11 Beide Einsteller sind mit Skalen ausgestattet. Um die Dämpfung zu erhöhen, drehen Sie den Ein- steller im Uhrzeigersinn auf einen höheren Wert, um sie zu verringern, drehen Sie den Einsteller gegen den Uhrzeigersinn auf einen niedrigeren Wert. HINWEIS: Stellen Sie beide Dämpfungseinsteller bei längerem Nichtgebrauch auf den niedrigsten Wert ein.
-
Seite 12: Wartung
Wartung Routine-Wartung Überprüfen Sie während des Gebrauchs: die Beleuchtung der Nivellierlibelle und tauschen Sie die Batterie falls erforderlich aus, die einwandfreie Funktion der Dämpfungen für die Schwenk- und Neigefunktion und stellen Sie sie falls erforderlich nach, die einwandfreie Funktion der Feststellbremsen für die Schwenk- und Neigefunktion und stellen Sie sie falls erforderlich nach. -
Seite 13: Nachstellen Der Feststellbremsen- Und Dämpfungseinsteller
Die Feststellbremsen- und Dämpfungseinsteller für die Schwenk- und Neigefunktion müssen nach längerem Gebrauch ggf. nachgestellt werden. Diese Einstellungen sollten entsprechend der Serviceanleitung von geschultem Personal vorgenommen werden. Die Serviceanleitung erhalten Sie von der Vinten GmbH, Ihrem Vinten Händler oder auf unserer Internetseite www.vinten.com. -
Seite 14: Wechseln Der Gewichtsausgleichfeder
Gewichtsausgleichfeder montiert werden. Informationen zu der passenden Gewichtsausgleichfeder für eine bestimmte Kamera erhalten Sie von der Vinten GmbH, Ihrem Vinten Händler oder auf unserer Internetseite www.vinten.com. Die Stärken der Gewichtsausgleichfedern sind mit Ziffern und Farben gekennzeichnet: schwächste... - Seite 15 Gewichtsausgleichfeder gegen den Feder- druck fest auf den Gewichtsausgleichfeder-Einstellring (10.3) bis der Anschlag erreicht ist. Schieben Sie die Gewichtsausgleichfeder-Abdeckung (10) wieder in die Aufnahme. WARNUNG!Um mögliche Verletzungen zu verhindern, verwenden Sie den Vision 3 Schwenk-/Neigekopf NICHT ohne montierte Gewichtsausgleich- feder- Abdeckung.
-
Seite 16: Ersatzteilliste
Ersatzteilliste Die folgende Liste enthält die Hauptprodukte, die vom Anwender auswechselbaren Ersatzteile und das Sonderzubehör. Für weitere Informationen über Reparaturen und Ersatzteile, wenden Sie sich bitte an die Vinten GmbH, Ihren Vinten Händler oder besuchen Sie unsere Internetseite www.vinten.com. Hauptprodukte... - Seite 17 Schwenk-/ Neigeköpfen mit 75 mm Halbkugel auf Stativen mit 100 mm Halbschale) U005-159...
