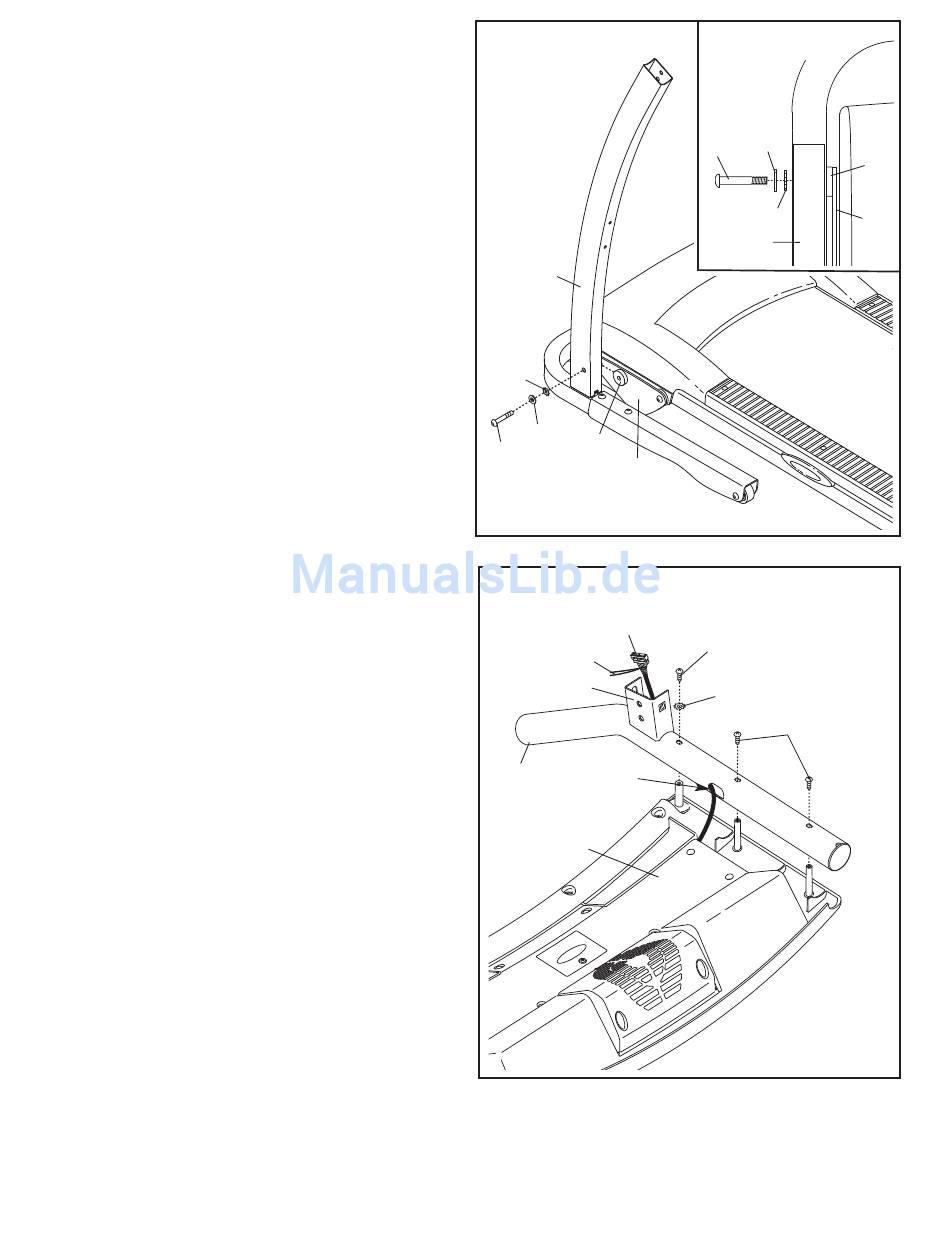

6. Siehe linke eingefügte Zeichnung in Schritt 5.
Identifizieren Sie die äussere Seite des übrigge-
bliebenen Rahmen-Abstandhalters (11).
Stellen Sie den übrigen Rahmenabstandshalter
(11) zwischen den linken Pfosten (53) und den
Steigungsrahmen (23), sodass die Außenseite
des Rahmenabstandshalters zur
Rahmenscheibe und zum linken Pfosten
zeigt. Befestigen Sie den rechten Pfosten mit
einem M10 x 60mm Bolzen mit Nylon-Klemmteil
(1), einer M10 Unterlegscheibe (14) und einer
Zahnscheibe M10 (9) am Steigungsrahmen;
ziehen Sie den Bolzen mit Nylon-Klemmteil
noch nicht fest.
7. Legen Sie den Computer (91) mit der Ober-
fläche nach unten auf eine weiche Unterlage,
um ein Zerkratzen zu vermeiden. Halten Sie die
rechte Haltestange (33), die ein grosses Loch
auf einer Seite hat, nahe des Computers.
Als nächstes, fügen Sie das Computerkabel und
die Bindung in das grosse Loch in der Seite der
rechten Haltestange (33) ein. Mit der Spitzzange
ziehen Sie den Computerdraht aus dem Loch in
der Nähe der Klammer auf der rechten
Haltestange.
Anschliessend, legen Sie die rechte Haltestange
(33) auf den Computer (91). Achten Sie darauf,
keine Drähte abzuklemmen. Schrauben Sie
zum Teil eine M5 x 16mm Schraube (85) mit
einer M5 Zahnscheibe (7) in die rechte Halte-
stange ein, und dann schrauben Sie zum Teil
zwei M4.2 x 19mm Schrauben (10) in die rechte
Haltestange ein. Ziehen Sie die M5 x 16mm
Schraube an, und anschliessend ziehen Sie
die zwei M4.2 x 19mm Schrauben an; ziehen
Sie die Schrauben nicht zu fest an.
Befestigen Sie die linke Haltestange (nicht
abgebildet) auf die gleiche Weise am
Computer (91). Anmerkung: Auf der anderen
Seite befinden sich keine Kabel.
