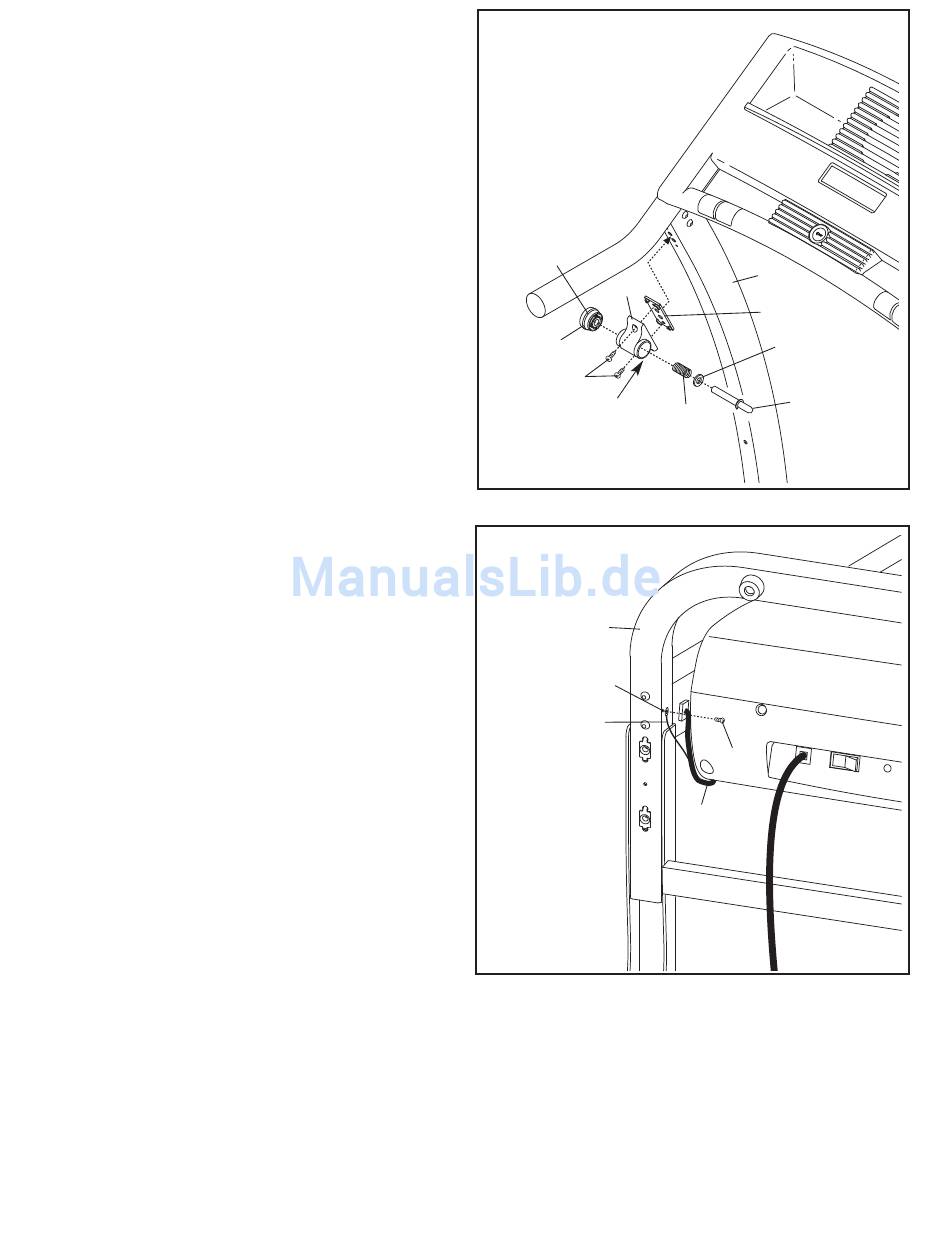

10. Befestigen Sie das Verriegelungsgehäuse (48)
und den Verriegelungsgehäuse-Abstandhalter
(109) an den linken Pfosten (53) mit zwei #10 x
1" Bohrschrauben (112); Schrauben Sie beide
Bohrschrauben ein wenig ein, bevor Sie eine
fest anziehen. Vergewissern Sie sich, dass
das grosse Loch im Verriegelungsgehäuse
auf der angezeigten Seite ist.
Finden Sie die Verriegelungmontage (24).
Entfernen Sie den Knopf vom Riegel. Der Ring
und die Feder müssen sich wie gezeigt auf dem
Riegel befindet. Anmerkung: Wenn es zwei
Manschetten gibt, legen Sie eine auf jeder Seite
der Feder. Fügen Sie den Stift in das
Verriegelungsgehäuse (48) ein. Anschliessend,
ziehen Sie den Knopf über dem Stift fest.
11. Stellen Sie mit der Hilfe einer zweiten Person
den Rahmen (nicht abgebildet) auf den Boden.
Befestigen Sie das Erdleitungskabel des
Kabelbaums (39) mit einer silbernen M4 x
10mm Erdungschraube (84) an der angegebe-
nen Öffnung in der Basis (52).
10
24
48
Knopf
112
Großes Loch
11
52
Loch
Erdungs-
leitungsdraht
11
11
53
109
Ring
Schlüssel
Feder
84
39
