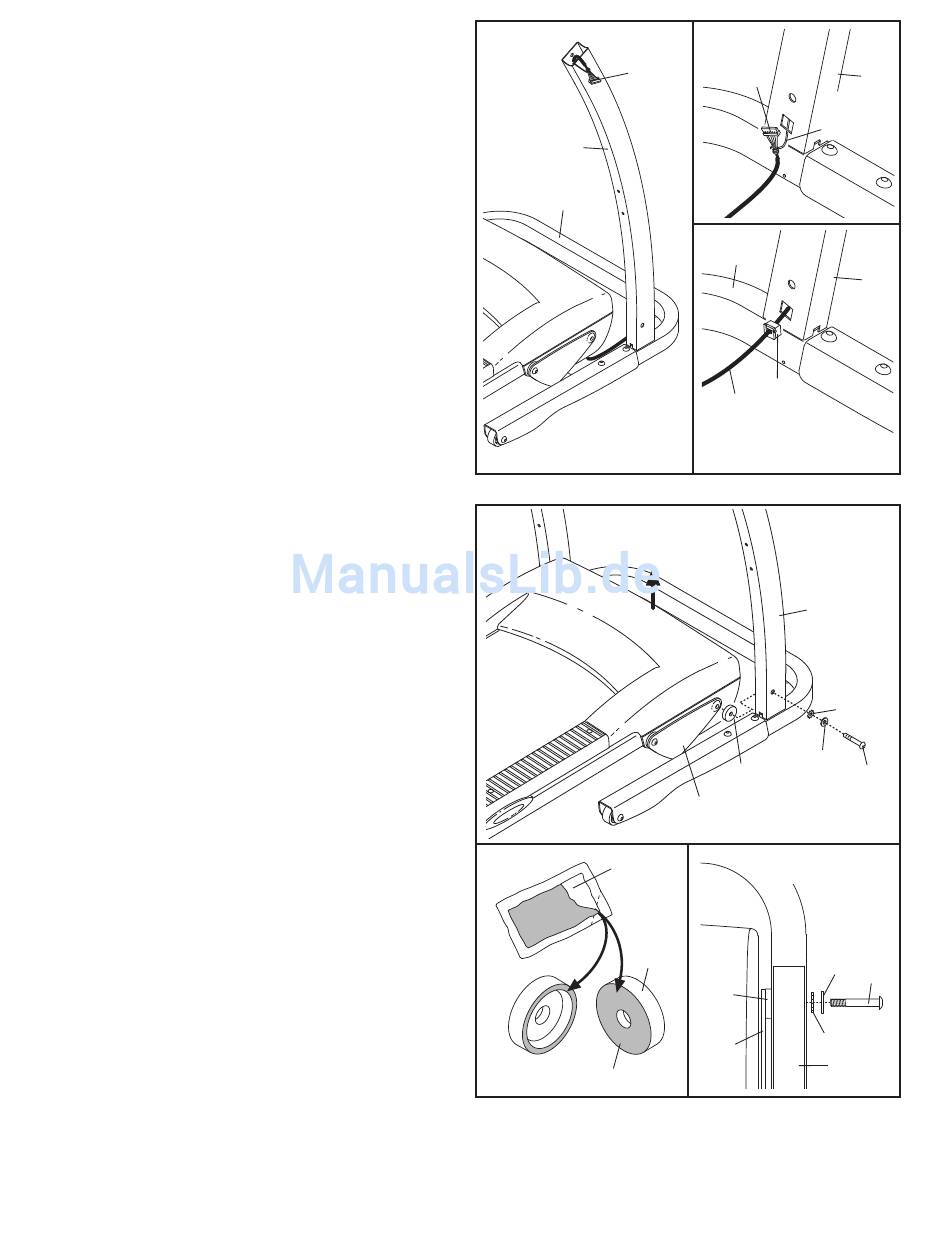

4. Legen Sie die Basis (52) so nah wie möglich an
den vorderen Teil des Lauftrainers, wie
angezeigt.
Siehe Detailzeichnung. Finden Sie die
Kabelbefestigung innerhalb des unteren Endes
des rechten Pfostens (54). Wickeln Sie die
Kabelbefestigung sicher um das Ende des
Kabelbaums (39). Anschliessend, finden Sie das
andere Ende der Kabelbefestigung im oberen
Ende des rechten Pfostens. Ziehen Sie das
obere Ende der Kabelbefestigung bis der
Kabelbaum vom oberen Ende des rechten
Pfostens herausragt. Sichern Sie den
Kabelbaum an den rechten Pfosten sodass er
nicht hineinfällt.
Siehe Detailzeichnung. Drücken Sie die
Dichtung (49) in den rechten Pfosten (54) hinein.
5. Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmen-Abstandshalter
(11) aus. Öffnen Sie das beigefügte
Schmiermittel-Paket und geben Sie das
Schmiermittel auf beiden Seiten jedes
Rahmenabstandshalters. Dann sehen Sie nach,
welches die Außenseite jeder rahmenabstand-
shalter ist.
Stecken Sie einen Rahmen-Abstandshalter (11)
zwischen den rechten Pfosten (54) und den
Steigungsrahmen (23), sodass die Außenseite
des Rahmen-Abstandshalters zur
Rahmenscheibe und zum rechten Pfosten
zeigt.
Mit Hilfe einer zweiten Person, heben Sie den
vorderen Teil des Lauftrainers hoch. Befestigen
Sie den rechten Pfosten (54) mit einem M10 x
60mm Bolzen mit Nylon-Klemmteil (1), einer
M10 Flache Unterlegscheibe (14) und einer M10
Zahnscheibe (9) am Steigungsrahmen (23);
ziehen Sie den Bolzen mit Nylon-Klemmteil
noch nicht fest.
4
39
54
52
5
Schmier
mittel
11
Außenseite
8
54
39
Kabelbef
estigung
52
54
49
39
54
9
14
1
11
23
Blick von oben
14
1
11
9
23
54
