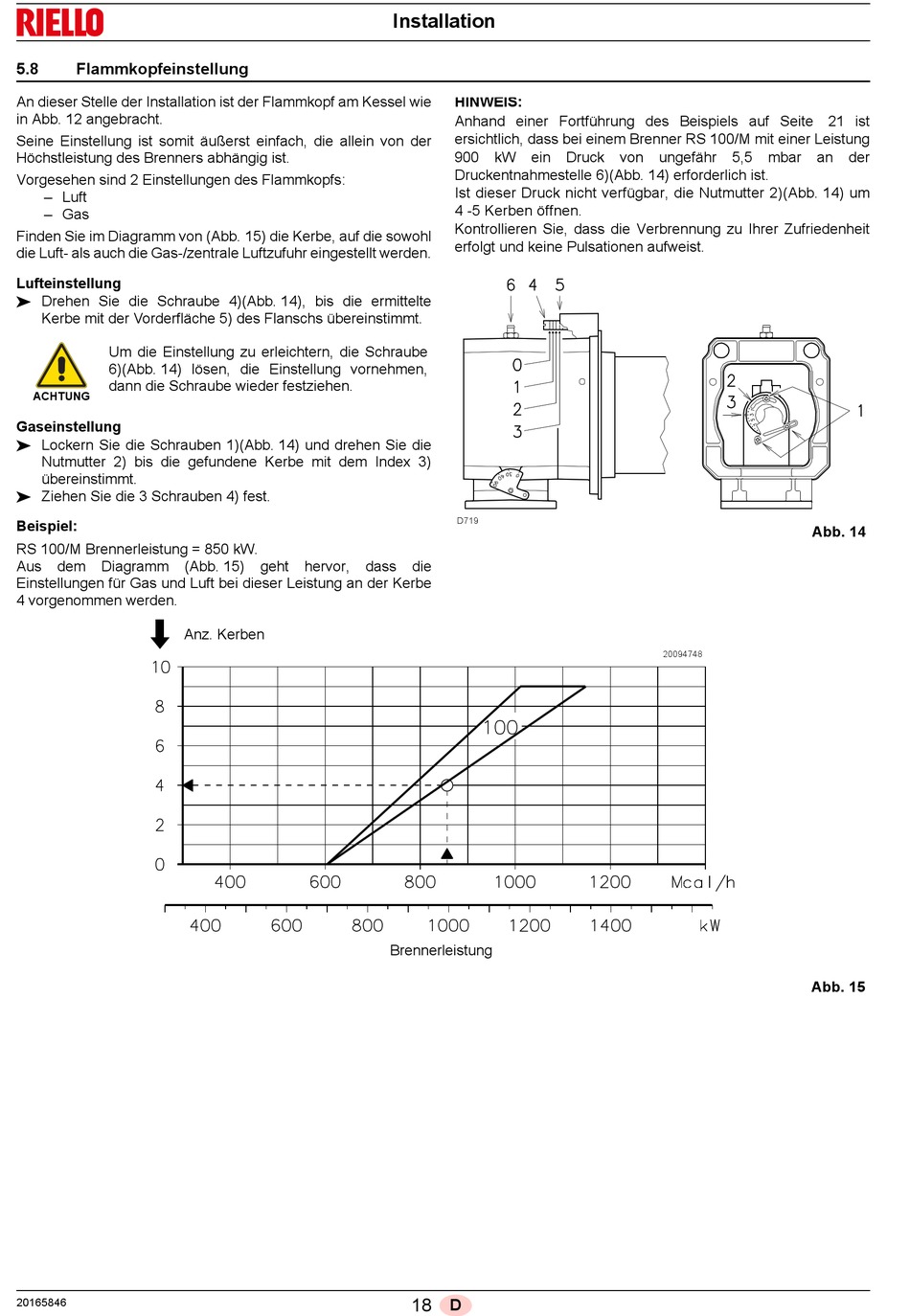

Flammkopfeinstellung - Riello RS 100/M Installations-, Bedienungs- Und Wartungsanleitung

5.8

Flammkopfeinstellung

An dieser Stelle der Installation ist der Flammkopf am Kessel wie
in Abb. 12 angebracht.
Seine Einstellung ist somit äußerst einfach, die allein von der
Höchstleistung des Brenners abhängig ist.
Vorgesehen sind 2 Einstellungen des Flammkopfs:
– Luft
– Gas
Finden Sie im Diagramm von (Abb. 15) die Kerbe, auf die sowohl
die Luft- als auch die Gas-/zentrale Luftzufuhr eingestellt werden.
Lufteinstellung
 Drehen Sie die Schraube 4)(Abb. 14), bis die ermittelte
Kerbe mit der Vorderfläche 5) des Flanschs übereinstimmt.
Um die Einstellung zu erleichtern, die Schraube
6)(Abb. 14) lösen, die Einstellung vornehmen,
dann die Schraube wieder festziehen.
ACHTUNG
Gaseinstellung
 Lockern Sie die Schrauben 1)(Abb. 14) und drehen Sie die
Nutmutter 2) bis die gefundene Kerbe mit dem Index 3)
übereinstimmt.
 Ziehen Sie die 3 Schrauben 4) fest.
Beispiel:
RS 100/M Brennerleistung = 850 kW.
Aus dem Diagramm (Abb. 15)
Einstellungen für Gas und Luft bei dieser Leistung an der Kerbe
4 vorgenommen werden.
Anz. Kerben
20165846
Installation
geht hervor, dass die
Brennerleistung
18
HINWEIS:
Anhand einer Fortführung des Beispiels auf Seite 21 ist
ersichtlich, dass bei einem Brenner RS 100/M mit einer Leistung
900 kW ein Druck von
Druckentnahmestelle 6)(Abb. 14) erforderlich ist.
Ist dieser Druck nicht verfügbar, die Nutmutter 2)(Abb. 14) um
4 -5 Kerben öffnen.
Kontrollieren Sie, dass die Verbrennung zu Ihrer Zufriedenheit
erfolgt und keine Pulsationen aufweist.
D719
D
ungefähr 5,5 mbar an
Abb. 14
20094748
Abb. 15
