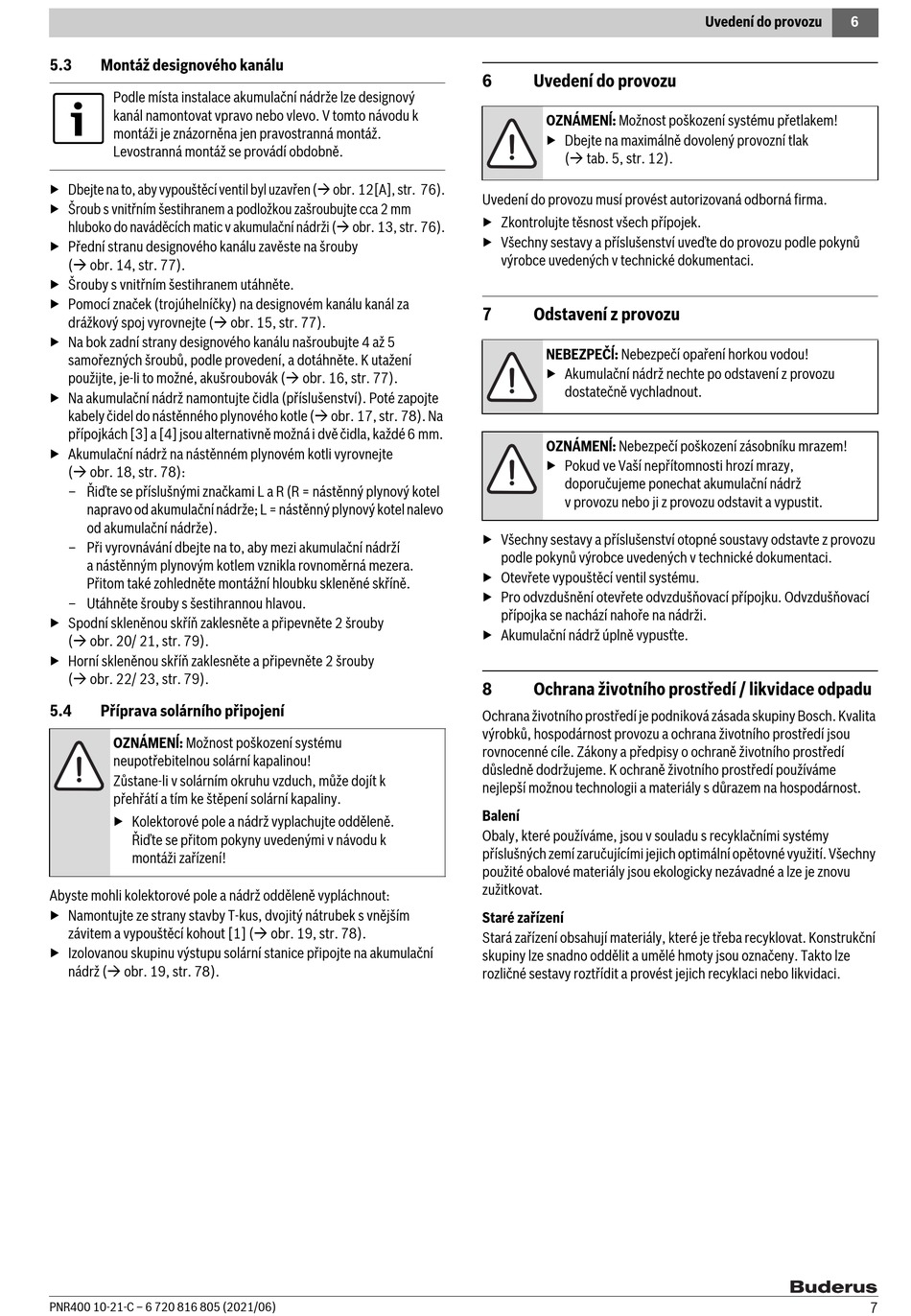

5.3 Montáž designového kanálu
Podle místa instalace akumulační nádrže lze designový
kanál namontovat vpravo nebo vlevo. V tomto návodu k
montáži je znázorněna jen pravostranná montáž.
Levostranná montáž se provádí obdobně.
▶ Dbejte na to, aby vypouštěcí ventil byl uzavřen ( obr. 12[A], str. 76).
▶ Šroub s vnitřním šestihranem a podložkou zašroubujte cca 2 mm
hluboko do naváděcích matic v akumulační nádrži ( obr. 13, str. 76).
▶ Přední stranu designového kanálu zavěste na šrouby
( obr. 14, str. 77).
▶ Šrouby s vnitřním šestihranem utáhněte.
▶ Pomocí značek (trojúhelníčky) na designovém kanálu kanál za
drážkový spoj vyrovnejte ( obr. 15, str. 77).
▶ Na bok zadní strany designového kanálu našroubujte 4 až 5
samořezných šroubů, podle provedení, a dotáhněte. K utažení
použijte, je-li to možné, akušroubovák ( obr. 16, str. 77).
▶ Na akumulační nádrž namontujte čidla (příslušenství). Poté zapojte
kabely čidel do nástěnného plynového kotle ( obr. 17, str. 78). Na
přípojkách [3] a [4] jsou alternativně možná i dvě čidla, každé 6 mm.
▶ Akumulační nádrž na nástěnném plynovém kotli vyrovnejte
( obr. 18, str. 78):
– Řiďte se příslušnými značkami L a R (R = nástěnný plynový kotel
napravo od akumulační nádrže; L = nástěnný plynový kotel nalevo
od akumulační nádrže).
– Při vyrovnávání dbejte na to, aby mezi akumulační nádrží
a nástěnným plynovým kotlem vznikla rovnoměrná mezera.
Přitom také zohledněte montážní hloubku skleněné skříně.
– Utáhněte šrouby s šestihrannou hlavou.
▶ Spodní skleněnou skříň zaklesněte a připevněte 2 šrouby
( obr. 20/ 21, str. 79).
▶ Horní skleněnou skříň zaklesněte a připevněte 2 šrouby
( obr. 22/ 23, str. 79).
5.4 Příprava solárního připojení
OZNÁMENĺ: Možnost poškození systému
neupotřebitelnou solární kapalinou!
Zůstane-li v solárním okruhu vzduch, může dojít k
přehřátí a tím ke štěpení solární kapaliny.
▶ Kolektorové pole a nádrž vyplachujte odděleně.
Řiďte se přitom pokyny uvedenými v návodu k
montáži zařízení!
Abyste mohli kolektorové pole a nádrž odděleně vypláchnout:
▶ Namontujte ze strany stavby T-kus, dvojitý nátrubek s vnějším
závitem a vypouštěcí kohout [1] ( obr. 19, str. 78).
▶ Izolovanou skupinu výstupu solární stanice připojte na akumulační
nádrž ( obr. 19, str. 78).
PNR400 10-21-C – 6 720 816 805 (2021/06)
6 Uvedení do provozu
OZNÁMENĺ: Možnost poškození systému přetlakem!
▶ Dbejte na maximálně dovolený provozní tlak
( tab. 5, str. 12).
Uvedení do provozu musí provést autorizovaná odborná firma.
▶ Zkontrolujte těsnost všech přípojek.
▶ Všechny sestavy a příslušenství uveďte do provozu podle pokynů
výrobce uvedených v technické dokumentaci.
7 Odstavení z provozu
NEBEZPEČĺ: Nebezpečí opaření horkou vodou!
▶ Akumulační nádrž nechte po odstavení z provozu
dostatečně vychladnout.
OZNÁMENĺ: Nebezpečí poškození zásobníku mrazem!
▶ Pokud ve Vaší nepřítomnosti hrozí mrazy,
doporučujeme ponechat akumulační nádrž
v provozu nebo ji z provozu odstavit a vypustit.
▶ Všechny sestavy a příslušenství otopné soustavy odstavte z provozu
podle pokynů výrobce uvedených v technické dokumentaci.
▶ Otevřete vypouštěcí ventil systému.
▶ Pro odvzdušnění otevřete odvzdušňovací přípojku. Odvzdušňovací
přípojka se nachází nahoře na nádrži.
▶ Akumulační nádrž úplně vypusťte.
8 Ochrana životního prostředí / likvidace odpadu
Ochrana životního prostředí je podniková zásada skupiny Bosch. Kvalita
výrobků, hospodárnost provozu a ochrana životního prostředí jsou
rovnocenné cíle. Zákony a předpisy o ochraně životního prostředí
důsledně dodržujeme. K ochraně životního prostředí používáme
nejlepší možnou technologii a materiály s důrazem na hospodárnost.
Balení
Obaly, které používáme, jsou v souladu s recyklačními systémy
příslušných zemí zaručujícími jejich optimální opětovné využití. Všechny
použité obalové materiály jsou ekologicky nezávadné a lze je znovu
zužitkovat.
Staré zařízení
Stará zařízení obsahují materiály, které je třeba recyklovat. Konstrukční
skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze
rozličné sestavy roztřídit a provést jejich recyklaci nebo likvidaci.
