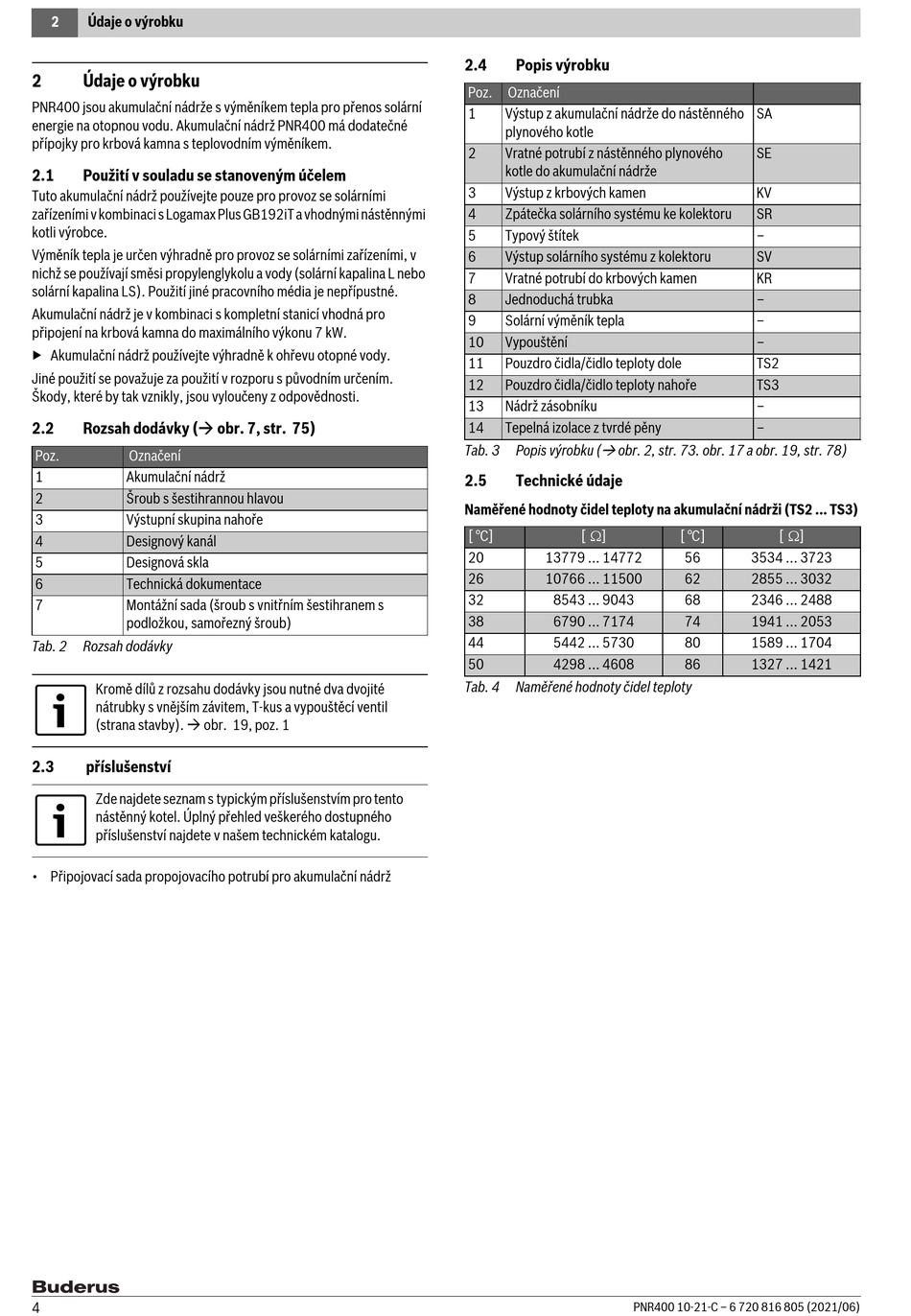

2 Údaje o výrobku
2 Údaje o výrobku
PNR400 jsou akumulační nádrže s výměníkem tepla pro přenos solární
energie na otopnou vodu. Akumulační nádrž PNR400 má dodatečné
přípojky pro krbová kamna s teplovodním výměníkem.
2.1 Použití v souladu se stanoveným účelem
Tuto akumulační nádrž používejte pouze pro provoz se solárními
zařízeními v kombinaci s Logamax Plus GB192iT a vhodnými nástěnnými
kotli výrobce.
Výměník tepla je určen výhradně pro provoz se solárními zařízeními, v
nichž se používají směsi propylenglykolu a vody (solární kapalina L nebo
solární kapalina LS). Použití jiné pracovního média je nepřípustné.
Akumulační nádrž je v kombinaci s kompletní stanicí vhodná pro
připojení na krbová kamna do maximálního výkonu 7 kW.
▶ Akumulační nádrž používejte výhradně k ohřevu otopné vody.
Jiné použití se považuje za použití v rozporu s původním určením.
Škody, které by tak vznikly, jsou vyloučeny z odpovědnosti.
2.2 Rozsah dodávky ( obr. 7, str. 75)
Poz. Označení
1 Akumulační nádrž
2 Šroub s šestihrannou hlavou
3 Výstupní skupina nahoře
4 Designový kanál
5 Designová skla
6 Technická dokumentace
7 Montážní sada (šroub s vnitřním šestihranem s
podložkou, samořezný šroub)
Tab. 2 Rozsah dodávky
Kromě dílů z rozsahu dodávky jsou nutné dva dvojité
nátrubky s vnějším závitem, T-kus a vypouštěcí ventil
(strana stavby).  obr. 19, poz. 1
2.3 příslušenství
Zde najdete seznam s typickým příslušenstvím pro tento
nástěnný kotel. Úplný přehled veškerého dostupného
příslušenství najdete v našem technickém katalogu.
• Připojovací sada propojovacího potrubí pro akumulační nádrž
4
2.4 Popis výrobku
Poz. Označení
1 Výstup z akumulační nádrže do nástěnného
plynového kotle
2 Vratné potrubí z nástěnného plynového
kotle do akumulační nádrže
3 Výstup z krbových kamen
4 Zpátečka solárního systému ke kolektoru
5 Typový štítek
6 Výstup solárního systému z kolektoru
7 Vratné potrubí do krbových kamen
8 Jednoduchá trubka
9 Solární výměník tepla
10 Vypouštění
11 Pouzdro čidla/čidlo teploty dole
12 Pouzdro čidla/čidlo teploty nahoře
13 Nádrž zásobníku
14 Tepelná izolace z tvrdé pěny

Tab. 3 Popis výrobku ( obr. 2, str. 73. obr. 17 a obr. 19, str. 78)
2.5 Technické údaje
Naměřené hodnoty čidel teploty na akumulační nádrži (TS2 ... TS3)
[ ]
[ °C]
20 13779 ... 14772
26 10766 ... 11500
32 8543 ... 9043
38 6790 ... 7174
44 5442 ... 5730
50 4298 ... 4608
Tab. 4 Naměřené hodnoty čidel teploty
PNR400 10-21-C – 6 720 816 805 (2021/06)
SA
SE
KV
SR
–
SV
KR
–
–
–
TS2
TS3
–
–
[ ]
[ °C]
56 3534 ... 3723
62 2855 ... 3032
68 2346 ... 2488
74 1941 ... 2053
80 1589 ... 1704
86 1327 ... 1421
