Montage; Mounting Instructions - Gutta BS Plus 160 Montageanleitung

Anbaumaße | Mounting dimensions

Montage

|

Mounting instructions

1.
Wandhalter montieren
1. Abstände messen, im Wasser ausrichten, Bohrlöcher anzeichnen (Wandhalter als Schablone verwenden).
2. Bohren Sie die Löcher mit einem Ø 12 mm Bohrer.
3. Dübel in die Wand einsetzen, nun die Wandhalter mit je 3 Schrauben und Unterlegscheiben lose anziehen.
4. Wandhalter mit Wasserwaage ausrichten und nun die Schrauben fest anziehen.
1. Measure distances, align with a water level, mark drill holes (use wall holder as template)
2. Drill the holes with a Ø 12 mm drill bit
3. Insert dowels into the wall and then loosely fit the wall brackets with 3 screws and washers each.
4. Align the wall brackets with a spirit level and then tighten the screws.
1. Mesurer les distances, les aligner dans l'eau, marquer les trous de forage (utiliser le support mural comme modèle)
2. Percer les trous avec une mèche de Ø 12 mm.
3. Insérez des chevilles dans le mur, puis serrez les supports muraux avec trois vis et trois rondelles chacun.
4. Alignez les supports muraux avec un niveau à bulle et serrez maintenant les vis.
1. Afstanden meten, uitlijnen in water, boorgaten markeren (gebruik muurbeugel als sjabloon)
2. Boor de gaten met een Ø 12 mm boor.
3. Steek de deuvels in de muur, draai nu de muurbeugels losjes aan met 3 schroeven en ringen elk.
4. Richt de muurbeugels uit met een waterpas en draai nu de schroeven vast.
4

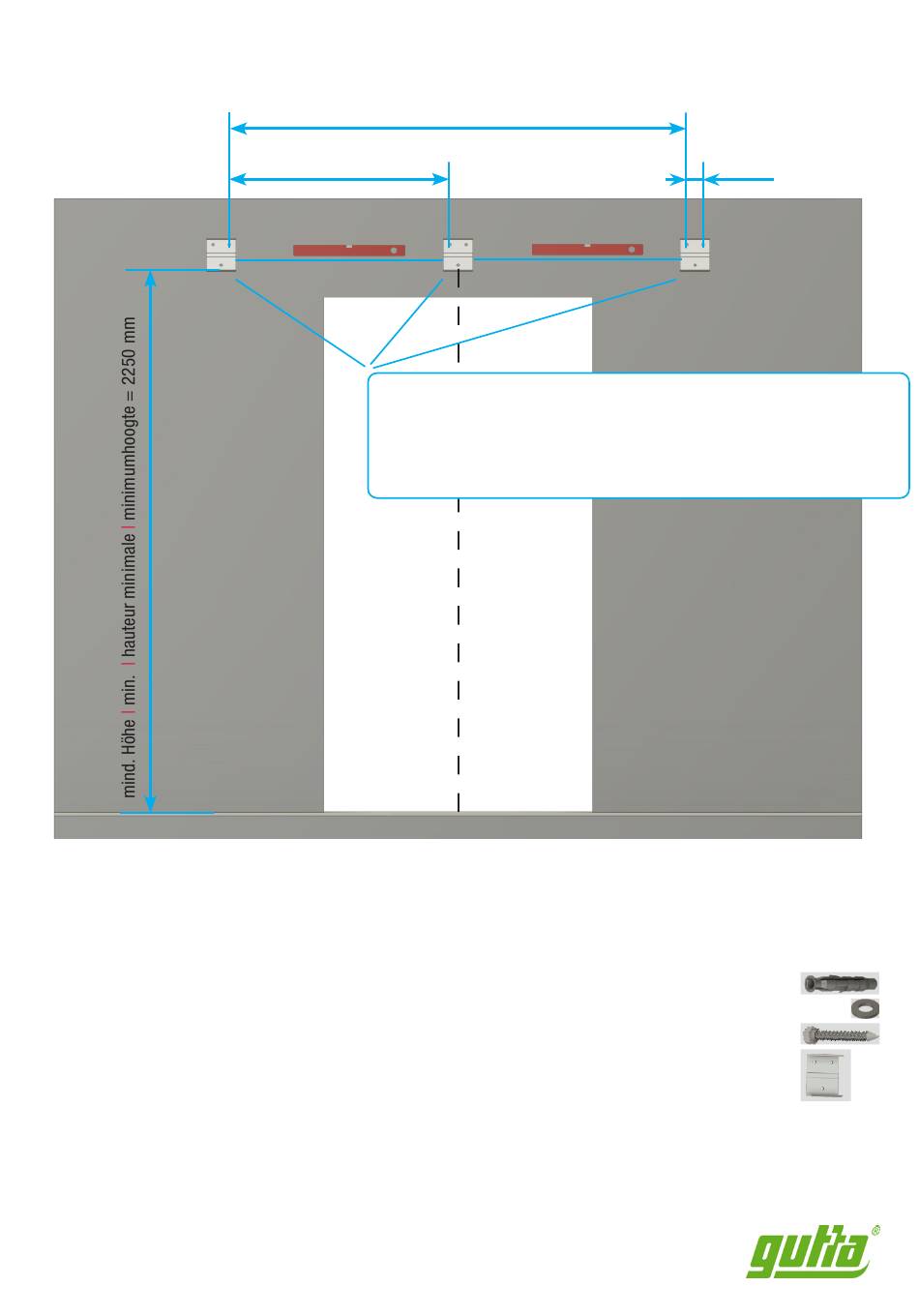

| Dimensions de montage
BS 160 = 1310 mm / BS 200 = 1710 mm
BS 200 = 825 mm
!
| Assemblage
| Mounting the wall bracket
| Montageafmetingen - BS Plus 160 / 200
- Bei Verwendung eines Seitenteils den seitlichen Versatz berücksichtigen.
- When using a side part, take the side offset into consideration.
- Lorsque vous utilisez une partie latérale, considérez le décalage latéral.
- Bij gebruik van een zijpaneel moet rekening worden gehouden
met de zijdelingse verschuiving.
| Montage - BS Plus 160 / 200
| Montage du support mural
60 mm
| Bevestiging van de muurbeugel
BS 160 BS 200
6x 9x
6x 9x
6x 9x
2x 3x
