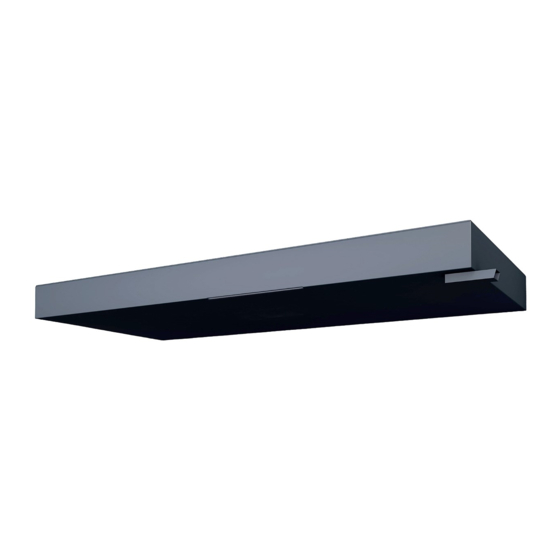

Rechteckvordach BS Plus 160 / 200 Upgrade
mit Wasserspeier
Montageanleitung
D
Assembly instructions
GB
Instructions de montage
F
Montagevoorschriften
NL
BS Plus 160
BS Plus 160
BS Plus 200
BS Plus 200
Sonderanfertigung - Art.-Nr.: 75005232 - 75005722
- Art.-Nr.: 75005032 / 75005062
-
- Art.-Nr.: 75005092 / 75005122
-
Nr.: 9219118

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gutta BS Plus 160 Upgrade

Inhaltszusammenfassung für Gutta BS Plus 160 Upgrade

  • Seite 1 Rechteckvordach BS Plus 160 / 200 Upgrade mit Wasserspeier Montageanleitung Nr.: 9219118 Assembly instructions Instructions de montage Montagevoorschriften BS Plus 160 BS Plus 160 - Art.-Nr.: 75005032 / 75005062 BS Plus 200 BS Plus 200 - Art.-Nr.: 75005092 / 75005122 Sonderanfertigung - Art.-Nr.: 75005232 - 75005722...

  • Seite 2: Wichtige Hinweise

    Important Recommandations Wichtige Hinweise! Reccommendations! importantes ! • Vor der Montage bitte Montageanleitung genau- • Prior to assembly please study the assembly in- • Avant le montage, veuillez lire attentivement les estens durchlesen und Produkt auf evtl. Transport- structions in detail and check the consignment for instructions de montage et vérifier que le produit ne présente pas de défauts ni de dommages dus au schäden bzw.
  • Seite 3 Bezeichnung Designation Stück Quantity N° Désignation Aanwijzing Pièces Stuk BS plus 160 BS plus 200 Dübel Plugs Cheville Pluggen Ø 12 mm Unterlegscheibe Washers Laveuse Sluitring Schraube Screw Schroef Metallschraube Metal srew Vis à métal Metaalschroef Wandhalter - Vordach Wall bracket - Canopy 110 x 137 mm Support mural - Auvent Muurbeugel- Voordeurluifel...

  • Seite 4: Anbaumaße

    Anbaumaße Mounting dimensions Dimensions de montage Montageafmetingen - BS Plus 160 / 200 BS 160 = 1480 | BS 200 = 1880 mm 110 mm BS 200 = 775 mm 60 mm BS 160 BS 200 55 mm Neigung -> links oder rechts | Pitch ->...

  • Seite 5: Wandhalter Montieren

    Montage Mounting Instructions Assemblage Montage - BS Plus 160 / 200 Wandhalter montieren Mount wall bracket Montage du support mural Bevestiging van de muurbeugel 1. Abstände messen, gem. o.g. Neigung ausrichten, Bohrlöcher anzeichnen (Wandhalter als Schablone verwenden). 2. Bohren Sie die Löcher mit einem Ø 12 mm Bohrer. 3.
  • Seite 6 Montage Montage Instructions | Assemblage - BS Plus 160 / 200 Befestigung von oben at the top Pièce jointe supérieure Montage van bovenaf Bringen Sie das Fugendichtband wandseitig an den Winkel an. Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm BS 160 8 x vor.

  • Seite 7: Befestigung Wasserspeier

    Montage Montage Instructions | Assemblage - BS Plus 160 / 200 Silikonfuge silicone joint joint silicone Siliconenvoeg Dichten Sie das Vordach oben und seitlich mit der Wand ab. Seal the canopy at the top and sides with the wall. Étanchéifiez l‘avant-toit en haut et sur les côtés avec le mur. Dicht de luifel aan de bovenkant en zijkanten af aan de muur.
  • Seite 8 Noppenbahn Plates for crafts Lawn grids Garden products Dimpled Membrane ... und vieles mehr ! ... and much more ! www.gutta.com Gutta Werke GmbH Bau- und Heimwerkerprodukte Bahnhofstraße 51-57 D-77746 Schutterwald Telefon 0781 6090 Telefax 0781 6093200 info@gutta.com www.scobalit.de Scobalitwerk Wagner GmbH...
