RCT Power Power Storage DC 8.0 Montageanleitung Seite 9

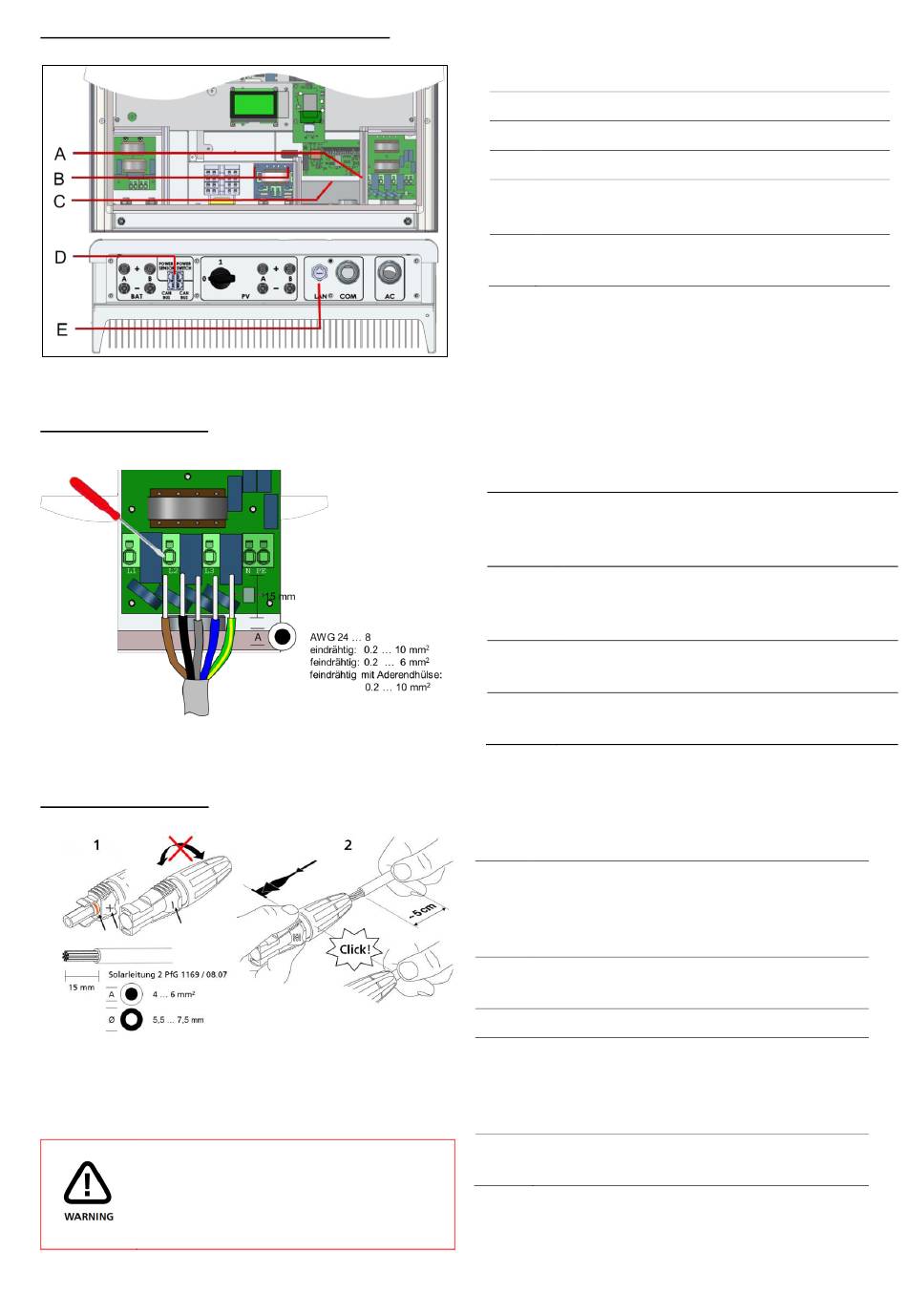

[4.2.1] Übersicht der einzelnen Anschlüsse
[4.2.2] AC-Anschluss
Bild 5
[4.2.3] DC-Anschluss
Bild 6
Bitte beachten Sie, dass mit diesem Gerät ausschliesslich PV-
Module nach IEC 61730 Klasse A verwendet werden dürfen.
Messen Sie jede String-Spannung vor dem
Anschluss an den Wechselrichter.
Vertauschung kann zu einer Fehlfunktion
führen.
Pos. Beschreibung
AC-Klemmblock für L1, L2, L3, N und PE.
A
Klemmen für DC-Parallelschaltung.
B
Kommunikationsboard.
C
RJ45 Anschlüsse für
D
Batterie, Power Sensor und Power Switch.
RJ45-Buchse zum
E
Anschluss der Ethernet-Schnittstelle.
Bild 4
Schritt Beschreibung
1
Entfernen Sie die Abdeckung des
Wechselrichters. Halten Sie Ausschau nach
dem AC-Klemmblock (Bild 2, A).
2 AC – Kabel entsprechend abisolieren und die
Kabeldurchführung (Bild 1, e) verwenden.
Achten Sie auf korrekte Anschlussbelegung.
3 Ziehen Sie zum Schluss die Kabeldurchführung
fest.
4 Führen Sie anschliessend einen Zugtest durch,
um die korrekte Verbindung zu überprüfen.
Schritt Beschreibung
Ziehen Sie nicht die Kabelverschraubung fest
bevor das Kabel eingerastet ist.
1
Wählen Sie den richtigen Stecker zur Polarität
des PV- und Batterie Strings.
Schieben Sie das Kabel gerade in den Stecker
2
bis die Feder einrastet.
Ziehen Sie die Kabelverschraubung fest.
3
Stellen Sie sicher, dass der DC-Lasttrennschalter
auf „0" steht. Verbinden Sie die DC-Stecker mit
4
dem Wechselrichter (Bild 1, c) und achten Sie
dabei auf die richtige Polarität.
Hören Sie auf das Klicken und führen einen
5
Zugtest durch.
7
