[4.1 ] Montage
Bitte überprüfen Sie vor der Montage die Verpackung und den Power Storage DC auf Schäden.
Installieren, Verdrahten und Bedienen Sie den Power Storage DC nicht, wenn Schäden festgestellt
wurden.

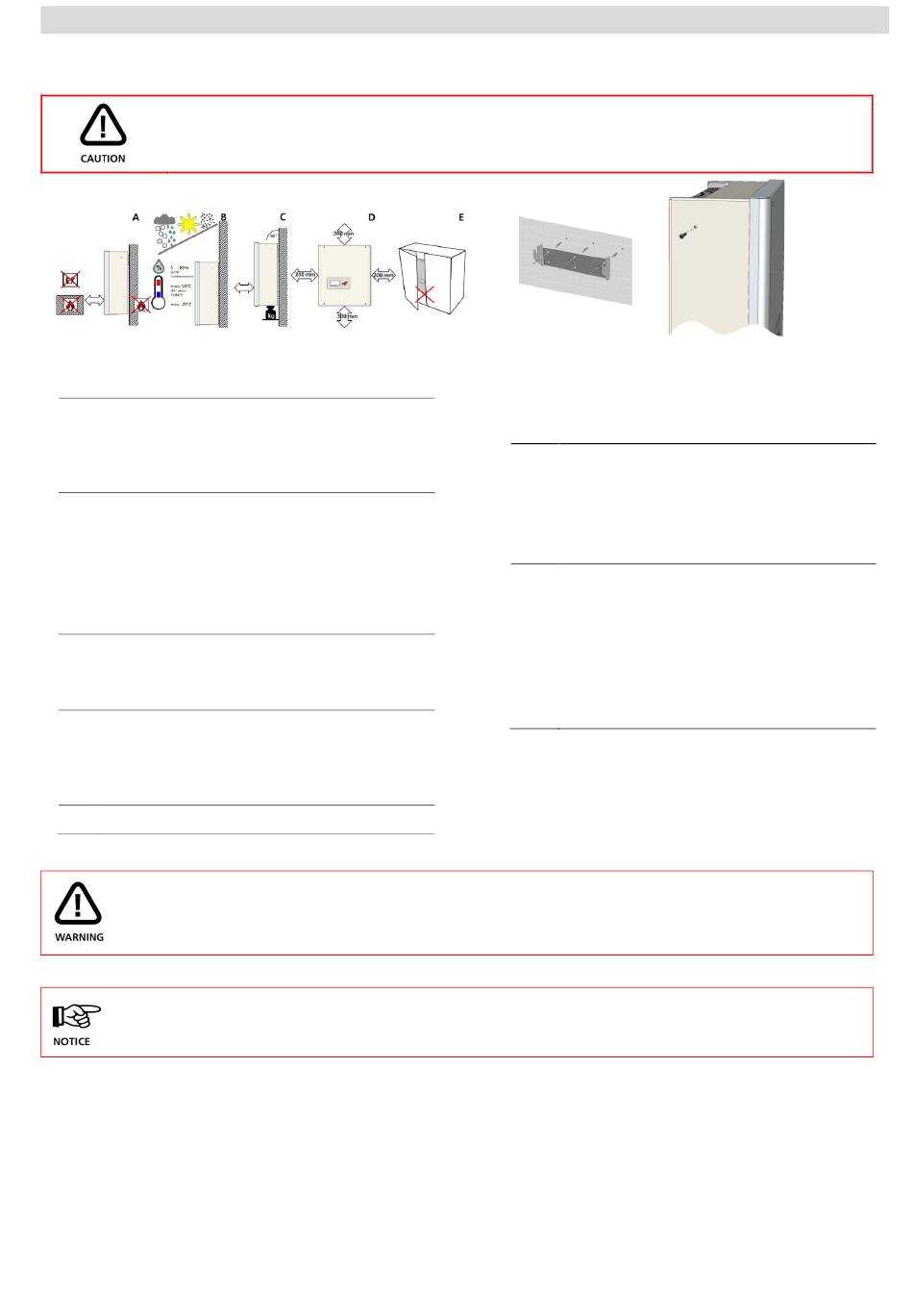

Bild 2
Pos. Beschreibung
Der Montageuntergrund muss aus
flammhemmendem Werkstoff bestehen. Nicht
A
in explosionsgefährdeten Räumen installieren.
Fernhalten von brennbaren Materialen.
Der Wechselrichter muss geschützt sein vor
Schnee, Regen, direkter Sonneneinstrahlung,
Staub und salziger Umgebung. Der Betrieb im
B
Freien oder Nassräumen ist untersagt.
Bitte beachten Sie bei der Auswahl des
Installationsortes die Tabelle in Kapitel 14
Montieren Sie in aufrechter Position.
C
Der Montageuntergrund muss fest sein und das
Gewicht auf Dauer tragen können.
Mindestabstände beachten um eine
ausreichende freie Konvektion zu ermöglichen.
D
Es dürfen nicht mehrere Wechselrichter
übereinander installiert werden.
Einbau im geschlossenen Schrank ist untersagt.
E
•
Setzen Sie das Gerät keinen Stößen aus und lassen Sie es nicht fallen
•
Das installierte System darf während des Betriebes örtlich nicht verändert werden
•
Einige Teile des Wechselrichtergehäuses können während des normalen Betriebes heiß werden
•
Decken Sie den Power Storage DC nicht zu (insbesondere die Oberseite)
•
Achten Sie auf die spezifizierten Mindesabstände zu anderen Gerätschaften
Bild 3
Pos.
Beschreibung
1
Montieren Sie die Wandhalterung mit
den entsprechenden Dübeln,
Unterlegscheiben(Außen-ø min. 18mm) und
mind. 3 Schrauben (ø 6 – 8mm).
Material nicht im Lieferumfang enthalten.
2
Lösen Sie die Sicherungsschrauben des
Wechselrichters oben auf der linken und
rechten Seite.
Hängen Sie den Wechselrichter auf die
Wandhalterung und ziehen Sie die
Sicherungsschrauben mit einem Drehmoment
von 2 Nm fest.
5
