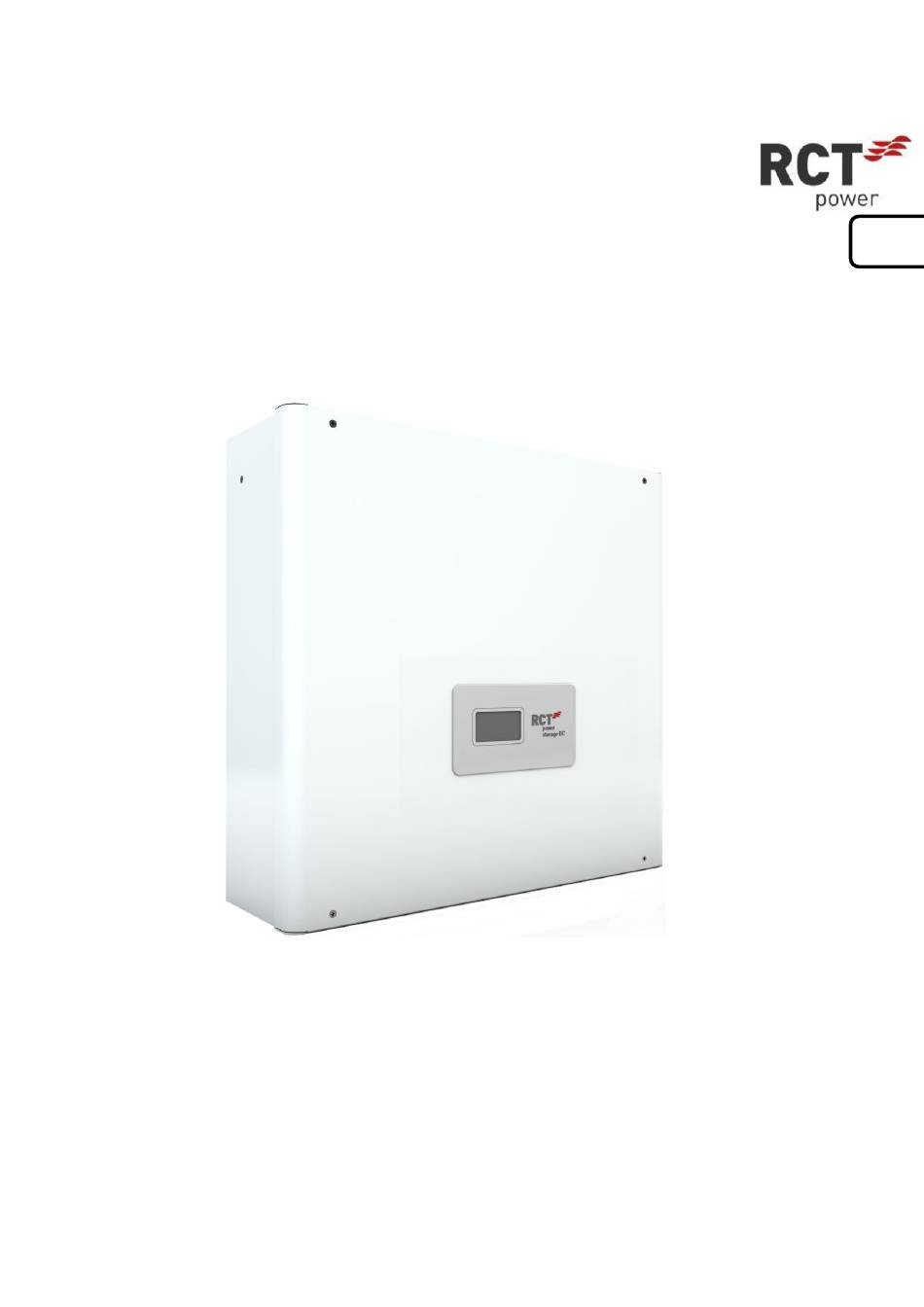

- Seite 1 MONTAGEANLEITUNG Power Storage DC 8.0 / 10.0...
- Seite 2 Copyright Copyright © 2021 RCT Power GmbH. Alle Rechte und Änderungen vorbehalten. Dieses Dokument darf nur mit ausdrücklicher, schriftlicher Genehmigung durch die RCT Power GmbH ganz oder teilweise nachgedruckt oder kopiert werden. Jede Art der Vervielfältigung, Verbreitung, Übersetzung oder Übermittlung in jeglicher Form, elektronisch oder mechanisch, einschließlich Fotokopie, Aufzeichnung oder Speicherung auf Datenträgern ohne Genehmigung der RCT Power GmbH stellt...
-
Seite 3: Über Diese Anleitung
Technische Änderungen, die einer Verbesserung des Gerätes dienen, oder die den Sicherheitsstandard erhöhen, behalten wir uns ausdrücklich vor – auch ohne gesonderte Ankündigung. RCT Power GmbH haftet nicht für Schäden, die aus der Verwendung dieses Dokuments resultieren. Dieses Dokument ersetzt keine Gesetze, Vorschriften, Regeln, Normen oder Konventionen.Es können keine Garantien aus diesem Dokument abgeleitet werden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitsmaßnahmen Der Power Storage DC wurde streng nach den internationalen Sicherheitsbestimmungen entwickelt und getestet. Alle Sicherheitshinweise die sich auf ein elektrisches und elektronisches Gerät beziehen, müssen bei Installation, Betrieb und Wartung beachtet werden. Lebensgefahr oder schwere Verletzungen durch elektrischen Schlag oder Feuer- und Explositionsgefahr! •... -
Seite 5: Produkteinführung
Bitte beachten Sie: Der Power Storage DC ist nicht für andere Anwendungen oder Verbindungen zu anderen Geräten entwickelt. Jede Verwendung, die sich von der vorgesehenen Anwendung unterscheidet, gilt als Missbrauch. RCT Power GmbH haftet nicht für Schäden, die aus Missbrauch entstehen. -
Seite 6: Installation
Installation Aufstellung und Montage. (Abschnitt 4.1, S.5). Elektrischer Anschluß der Geräte. (PV, Netz, Batterie Abschnitt 4.2, S.7-9 / Kommunikation Abschnitt 5, S.10-12 Power Switch, Power Sensor Abschnitt 7, S.12-13). Deckelmontage. Wechselrichter einschalten (Sicherungen zuschalten). (Abschnitt 8.1, S.14). Zugriff auf den Wechselrichter per APP. (Schritte 1 bis 7 unter Abschnitt 8.2, S.15). - Seite 7 [4.1 ] Montage Bitte überprüfen Sie vor der Montage die Verpackung und den Power Storage DC auf Schäden. Installieren, Verdrahten und Bedienen Sie den Power Storage DC nicht, wenn Schäden festgestellt wurden. Bild 2 Bild 3 Pos. Beschreibung Der Montageuntergrund muss aus Pos.
-
Seite 8: [4.2] Elektrische Installation
Um Personenschäden zu vermeiden, stellen Sie • Typenschild nicht entfernen sicher, dass elektrisch leitende Flächen der • Nur von RCT Power zertifizierte Batterien die den gesamten PV-Anlage geerdet sind Anforderungen der bestimmten Region • Stellen Sie sicher, dass andere Personen von Kabeln entsprechen, dürfen verwendet werden... - Seite 9 [4.2.1] Übersicht der einzelnen Anschlüsse Pos. Beschreibung AC-Klemmblock für L1, L2, L3, N und PE. Klemmen für DC-Parallelschaltung. Kommunikationsboard. RJ45 Anschlüsse für Batterie, Power Sensor und Power Switch. RJ45-Buchse zum Anschluss der Ethernet-Schnittstelle. Bild 4 [4.2.2] AC-Anschluss Schritt Beschreibung Entfernen Sie die Abdeckung des Wechselrichters.
- Seite 10 [4.2.4] Interne DC Parallelverschaltung Diese Anwendung gilt nur dann, wenn mehrere Strings mit gleicher Anzahl von Modulen parallel geschaltet werden sollen und der max. Eingangsstrom pro Eingang somit 14A übersteigt. Bei Verwechslung von Anschlüssen kann Bild 7 das Gerät zerstört werden. (Material nicht im Lieferumfang enthalten.) Schritt Beschreibung Entfernen Sie die Abdeckung...
- Seite 11 [4.2.6] Zusätzlicher Schutzleiteranschluss Bild 12 Ziehen Sie die Verschraubung mit einem Drehmoment von 2,5 Nm an und führen Sie einen Zugtest durch, um die Verbindung zu überprüfen. Bild 11 Die Farbkodierung kann länderspezifisch von der Abbildung 12 abweichen. Falls es im Installationsland erforderlich ist, installieren Sie einen weiteren Schutzleiter an der gekennzeichneten Stelle am Gehäuse des Wechselrichters.
- Seite 12 Kommunikation [5.1] I/O-Platine – Anschlussübersicht Durch Vertauschung von Anschlüssen kann ein Geräteschaden entstehen. Pos. Beschreibung X102: Serielle RS485 Schnittstelle. X100: Multifunktionsrelais, max. 24 V, 1 A. X101: Rundsteuersignale: 4 digitale Eingänge für potentailfreie Relaiskontakte. X103: Digitale Ein- und Ausgänge (S0-Signale) max.
- Seite 13 [5.3] Verdrahtung der RJ45–Schnittstellen Der Wechselrichter kommuniziert mit der Batterie über den CAN-Bus. Wenn der Wechselrichter mit optionalem Power Sensor oder Power Switch geliefert wird, finden Sie im Handbuch dieser Geräte weitere detaillierte Informationen zur Inbetriebnahme. Zusätzliche Kommunikation mit Power Sensor Standard Kommunikation Zusätzliche Kommunikation mit Power Switch.
-
Seite 14: Montage Wechselrichterdeckel
Hierzu muss ein entsprechendes Netzwerkkabel (min. Cat5e) am LAN-Anschluss des Power Storage DC angeschlossen und mit dem korrespondierenden Endgerät (vorzugsweise ein Router) verbunden werden. Die Konfiguration dieser Verbindung erfolgt über den Menüpunkt „Netzwerkeinstellungen“ in der RCT Power APP und wird im Handbuch erläutert. - Seite 15 Bitte beachten Sie, dass im im Ersatzstrombetrieb nicht regelbare Lasten abgeschaltet werden können, sofern der Wechselrichter bei einer Umgebungstemperatur > 40°C betrieben wird. Dieser Abschnitt gilt nur bei Verwendung des RCT Power Switch in Verbindung mit einem Batteriesystem. Bitte beachten Sie, dass eine korrekte Funktion des Power Switch nur möglich ist, wenn die komplette Installation als TT, TN-C-S- oder TN-S-System ausgeführt ist!
- Seite 16 [7.2] Anschluss Power Sensor Die Funktionalität des Power Storage DC Systems basiert auf der Messung der Energieflüsse. Dieser Abschnitt gilt nur bei Verwendung des RCT Power Sensors. Schritt Beschreibung Bei der Installation muss weder auf die Reihenfolge noch die Setzen Sie den Power Sensor im Einbaurichtung geachtet werden! Hausanschlusskasten.
- Seite 17 Sofern schon ein RCT-Speichersystem existiert, kann diese Information auch durch die Vernetzung über LAN / WLAN übermittelt und damit auf den RCT Power Sensor verzichtet werden. Weitere Konfigurationen u.a. zur Vernetzung von RCT Power Geräten über LAN / WLAN finden Sie im Handbuch auf unserer Webseite www.rct-power.com.
- Seite 18 Wechselrichter verbinden, benötigen Sie ein Passwort. Beispiel: Seriennummer Das Passwort entspricht der Seriennummer Ihres Gerätes (siehe Display oder Typenschild, Bild 1 g). Starten Sie die „RCT Power“ APP. Wechseln Sie zur „Geräteauswahl“ und klicken auf „Suchen“. Wählen Sie “10.10.100.254“ aus.
- Seite 19 [8.3] Wechselrichter konfigurieren Klicken Sie auf “ “. Wählen Sie „Login“, geben Sie das Installateurspasswort ein und bestätigen mit „OK“. Klicken Sie auf „Land und Norm“ und wählen die entsprechende Norm. Mit „Anwenden“ bestätigen.” Die Parameter werden synchronisiert und gespeichert. Danach auf „Finish“ klicken. Wechseln Sie danach ins Hauptmenü...
- Seite 20 [8.4] Anlagenpeakleistung und Begrenzung einstellen Für die Konfiguration der dynamischen Leistungsreduzierung ist zusätzlich zum Power Sensor keine weitere Hardware erforderlich. Die Einspeiseleistung wird am Netzanschlusspunkt gemessen und nur begrenzt, wenn der Leistungsüberschuss den eingestellten Wert übersteigt. Um eine maximale Ausbeute aus der Solaranlage zu erhalten, besteht die Möglichkeit eine dynamische Leistungsreduzierung zu konfigurieren.
- Seite 21 Wechseln Sie zu „Gerät“ und klicken auf „Einstellungen“ und dann auf „Batterie“. Drücken Sie „Batterietyp“ und wählen Sie „Li-Ion RCT Power“ oder Ihren entsprechenden Batterietyp. Schalten Sie die Batterie ein, indem Sie den Batterie AN/AUS Schalter jeweils auf „1“ setzen.
-
Seite 22: Fehlerbehebung
Fehlerbehebung Mögliche auftretende Fehler können über das vorhandene Display oder auch die RCT Power App ausgelesen werden. Eine detaillierte Liste mit Fehlern und möglichen Behebungen finden Sie im Benutzerhandbuch. Die SW- Version ihres Gerätes wird ebenfalls auf dem Display oder der RCT Power App angezeigt. -
Seite 23: Wartung
Wartung Bitte beachten Sie die Hinweise aus Kapitel 2.1 und schalten das Gerät mindestens gemäß Kapitel 10 Schritte 1-4 und 7 aus. Bezüglich der Wartung der Batterie schauen Sie bitte im Benutzerhandbuch der Power Battery. Bitte beachten Sie vor den Reinigungsarbeiten, dass der DC-Lasttrennschalter, der An/Aus-Schalter an der Batterieeinheit und der Leistungsschalter zwischen dem Wechselrichter und dem Stromnetz ausgeschaltet sind. -
Seite 24: Haftungsausschluss
Obwohl die in dieser Anleitung enthaltene Informationen mit größter Sorgfalt auf Genauigkeit und Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden. Die RCT Power GmbH behält sich das Recht vor, die hier beschriebene Hardware- und Softwaremerkmale jederzeit ohne Vorankündigung zu ändern. -
Seite 25: Technische Daten
Technische Daten Power Storage 10.0 DC-EINGANG Max. Empfohlene DC-Leistung (Süd / Ost-West)* 10,8 kW / 12 kW 13,5 kW / 15 kW MPPT 2 (parallelschaltbar) Eingang pro MPPT Maximaler DC-Strom pro MPPT 14 A (28 A im Parallelmodus) DC-Nennspannung 700 V DC-Startspannung / -Leistung 150 V / 40 W DC-Spannungsbereich... - Seite 26 SONSTIGES PV – DC -Schalter integriert DC- / AC-Überspannungkategorie II / III Kommunikationsschnittstellen WI-FI, LAN, RS485, Multifunktionales Relais, 4 x digital in, 2 x digital in/out Display LCD dot matrix 128 x 64 beleuchtet Kühlung Konvektion IP-Schutzart IP 42 Max. Installationshöhe 2000 m Max.
- Seite 27 RCT Power GmbH Line Eid Str. 1 78467 Constance, Germany Tel.: +49 (0)7531 996 77-0 Mail: info[at]rct-power.com Website: www.rct-power.com 01/2022...
