Kommunikation

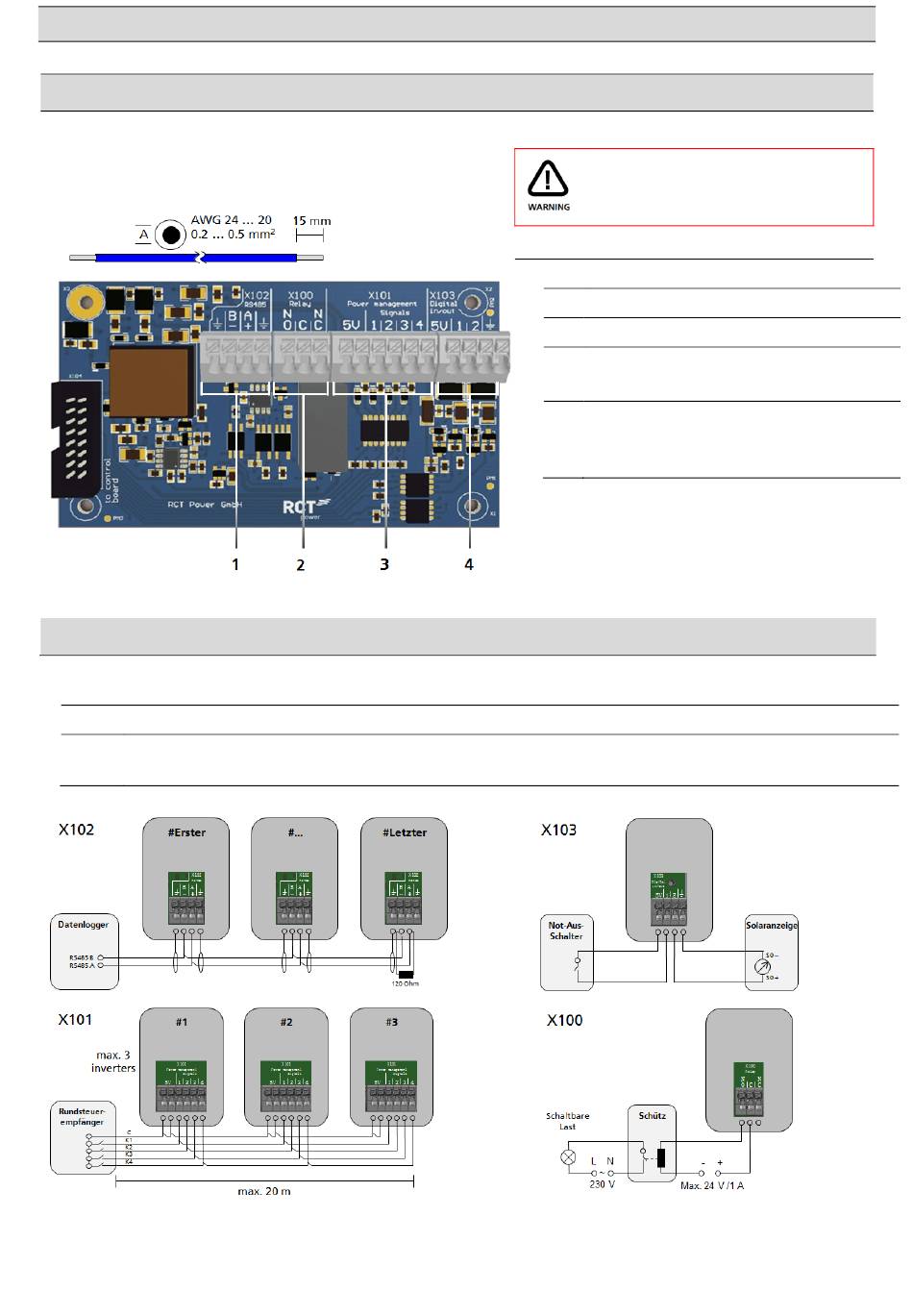

[5.1] I/O-Platine – Anschlussübersicht
Bild 13
[5.2]Anschluss und Verdrahtung der Kommunikationsschnittstellen
Schritt
Beschreibung
1
Verwenden Sie für die Zuleitungen die zugehörige Kabeldurchführung (Bild. 1, d).
2
Wählen Sie die richtige Schnittstelle (siehe nächster Abschnitt), drücken Sie den Federkontakt nach unten, um das
Kabel einzulegen.
Bild 14
Durch Vertauschung von Anschlüssen
kann ein Geräteschaden entstehen.
Pos. Beschreibung
1
X102: Serielle RS485 Schnittstelle.
2
X100: Multifunktionsrelais, max. 24 V, 1 A.
3
X101: Rundsteuersignale: 4 digitale Eingänge
für potentailfreie Relaiskontakte.
4
X103: Digitale Ein- und Ausgänge (S0-Signale)
max. Eingang 24 V,
max. Ausgang 5 V, 10 mA.
