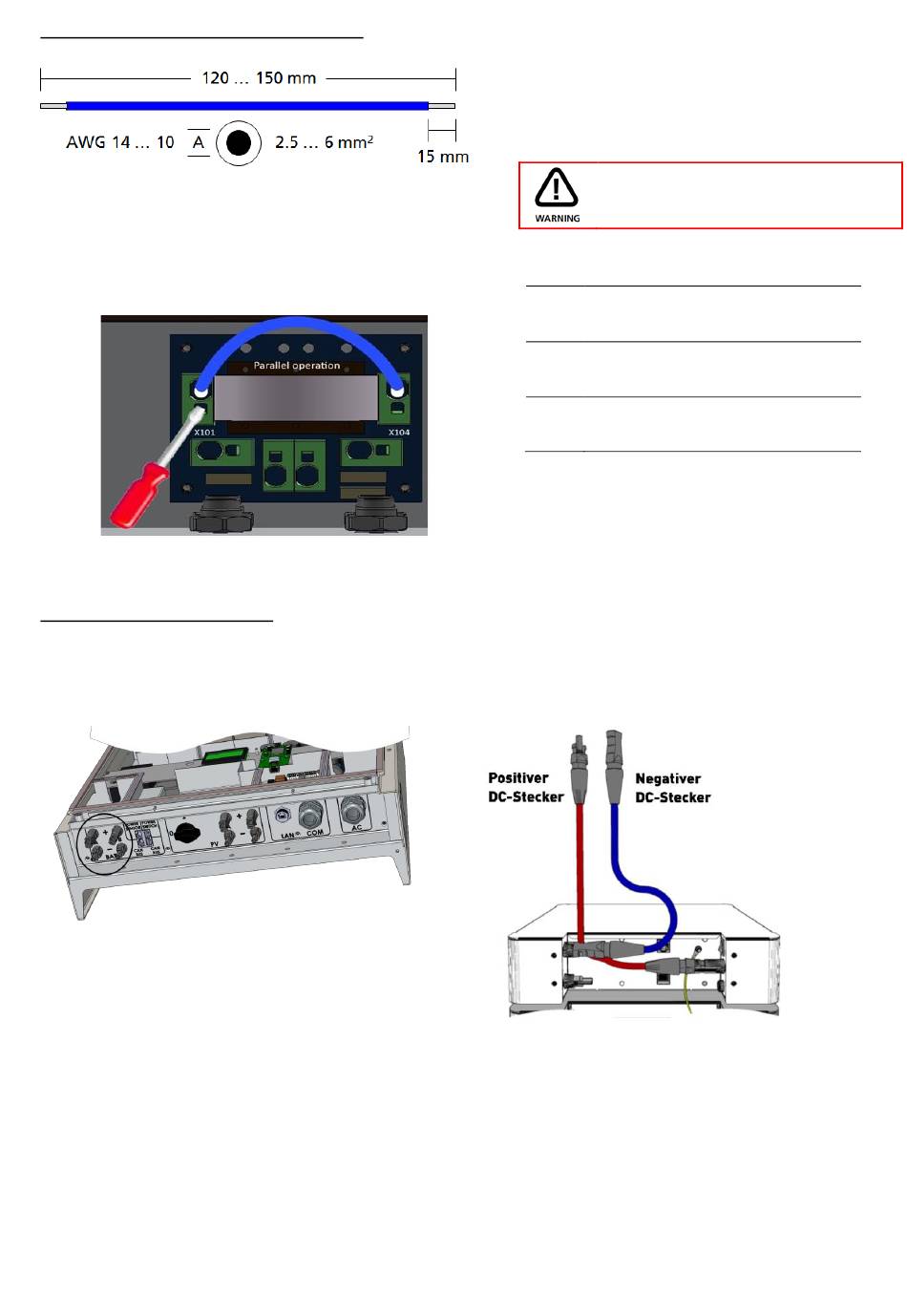

[4.2.4] Interne DC Parallelverschaltung
Bild 7
(Material nicht im Lieferumfang enthalten.)
Bild 8
[4.2.5] DC-Batterieanschluss
Verbinden Sie die Batterieanschlüsse der Power Battery (Bild 10) mit dem Wechselrichter (Bild 9). Bezüglich der Montage der
Power Battery folgen Sie bitte den Anweisungen im Handbuch der Power Battery.
Bild 9
(Die Verbindungskabel vom Wechselrichter zur Batterie sind nicht im Lieferumfang enthalten).
Diese Anwendung gilt nur dann, wenn mehrere Strings
mit gleicher Anzahl von Modulen parallel geschaltet
werden sollen und der max. Eingangsstrom pro Eingang
somit 14A übersteigt.
Bei Verwechslung von Anschlüssen kann
das Gerät zerstört werden.
Schritt Beschreibung
1 Entfernen Sie die Abdeckung
des Wechselrichters.
2 Verbinden Sie den Klemmanschluss
X101 mit X104. (Siehe Bild 1 c, Seite 3).
3 Montieren Sie die Abdeckung, sofern
keine weiteren Arbeiten anstehen.
