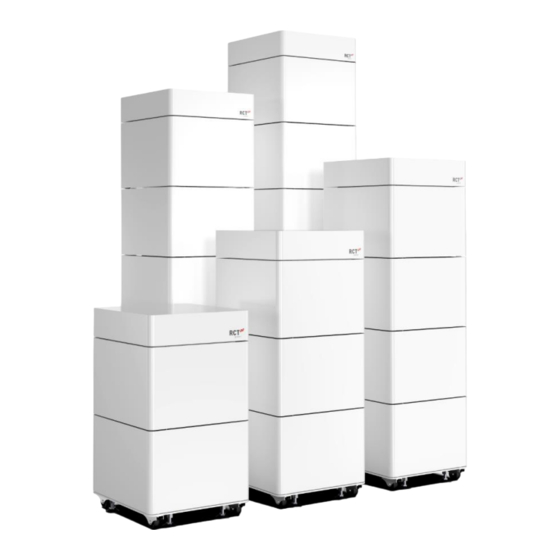

Übersicht Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist ein wichtiger Teil des Batteriesystems Power Battery 3.8 / 5.7 / 7.6 / 9.6 / 11.5. Sie enthält Informationen über sicheres und effizientes Arbeiten mit dem Batteriesystem. Bewahren Sie die Bedienungsanleitung immer in der Nähe des Batteriesystems auf.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Übersicht Symbolerklärungen Folgende Symbole können auf dem Typenschild und/oder der Anlage angebracht sein. Diese Symbole sind stets zu beachten: Betriebsanleitung beachten! Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- bzw. abspülen. Danach unverzüglich einen Arzt aufsuchen! Mit Säure verunreinigte Kleidung mit viel Wasser auswaschen.
Fall bitte vor dem Transport des Systems Rücksprache mit der RCT Power GmbH halten. Konformitätserklärung gemäß Niederspannungsrichtlinie 2014/35/EU Die Firma RCT Power GmbH erklärt hiermit, dass sich das in diesem Dokument beschriebene Batteriesystem mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der untengenannten Richtlinien in Übereinstimmung befindet.
Beschreibung Bemerkung PV-Generator Monokristallines Silizium; Polykristallines Silizium oder Dünnschichtmodule ohne Erdung und mit Schutzklasse II Batterie Power Battery 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Wechselrichter Power Storage 4.0, 6.0, 8.0, 10,0 Haushalt Stromverbraucher Power Switch Bei einem Netzausfall wird auf Inselmodus umgeschaltet...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Übersicht Lieferumfang Vor der Auslieferung werden unsere Produkte auf ihren ordnungsgemäßen Zustand überprüft. Trotz der sorgfältigen Verpackung können Transportschäden auftreten, die in der Regel vom Transportunternehmen zu verantworten sind. Sollten Sie Schäden an der Verpackung oder der Power Battery feststellen, so informieren Sie bitte unverzüglich das Transportunternehmen.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Übersicht 1.7.2 Power Battery Stack Pos. Beschreibung 1x Power Battery Stack 1x Patchkabel RJ 45/Cat5e 15 cm Baugruppenbeschreibung 1.8.1 Power Battery Master Die DC-Kabel zum Power Storage und zum untersten Stack sind ab Werk bereits am Master angebracht.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Übersicht 1.8.2 Typenschilder Die Typenschilder zeigen die Seriennummer (1) der Komponente, sowie Angaben (2) zu den in der Komponente auftretenden Spannungen und der IP-Schutzklasse. Erklärung der Symbole → Kapitel 1.3 „Symbolerklärungen“, Seite 2. 1.8.3 Power Battery Stack 1 DC-Kabel zum Stack darüber, beim obersten Stack zum Master...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Sicherheitshinweise Sicherheitshinweise Symbolik Sicherheitsrelevante Hinweise werden in diesem Dokument mit folgenden Symbolen und Signalwörtern gekennzeichnet: Lebensgefahr oder Gefahr schwerer Körperverletzung! Bei Nichtbeachtung droht möglicherweise Tod oder schwere Körperverletzung! • Abhilfe... Verletzungsgefahr! Bei Nichtbeachtung droht Körperverletzung! •...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Sicherheitshinweise Grundlegende Sicherheitshinweise Eine korrekt montierte Power Battery 3.8 / 5.7 / 7.6 / 9.6 / 11.5 ist eigensicher. Verletzungsgefahr durch Stromschlag! Im Inneren der Komponenten der Power Battery befinden sich Elemente unter Hochspannung, die auch hohe Stromstärken erzeugen können! Im Falle eines Kurzschlusses können sehr hohe Ströme fließen und Verbrennungen...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Mechanische Montage Mechanische Montage Montageort vorbereiten Verletzungsgefahr durch Stromschlag und hohes Gewicht! Im Inneren der Komponenten der Power Battery befinden sich Elemente unter Hochspannung, die auch hohe Stromstärken erzeugen können! Metallteile der Batterien stehen immer unter Spannung. Im Falle eines Kurzschlusses können sehr hohe Ströme fließen und Verbrennungen verursachen.
Seite 14
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Mechanische Montage Das Batteriesystem ist nur für den Innenbereich zulässig. Batteriesystem vor direkter Wärmestrahlung (z. B. Sonne, Heizung usw.) schützen. Folgende Anforderungen müssen erfüllt werden: • Aufbau im Innenbereich, klimatisiert •...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Mechanische Montage Batteriesystem aufstellen Übersicht 1 Power Battery Master 2 Power Battery Stack 3 Rollen der Bodenplatte 4 Bodenplatte 5 Standfüße höhenverstellbar Das Batteriesystem wird in der Folge • auf seiner Bodenplatte (4) zusammengesteckt •...
Seite 16
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Mechanische Montage Stacks aufstellen Einen Power Battery Stack mit den beiliegenden Montagegriffen so auf die Bodenplatte stellen, dass die Anschlüsse in Richtung Wand schauen. Bei korrektem Aufsetzen wird der Stack automatisch zentriert.
Seite 17
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Mechanische Montage Um die Wandhalterung zu befestigen, die zwei Schrauben am obersten Stack entfernen (Schraubenkopf bevorzugt Torx T20). Bohrlöcher für Wandhalterung anzeichnen Die Wandhalterung mit den beiden Schrauben (1) auf dem obersten Power Battery Stack montieren.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Elektrische Installation Elektrische Installation Erdung der Komponenten Verletzungsgefahr durch Stromschlag Im Inneren der Komponenten der Power Battery befinden sich Elemente unter Hochspannung, die auch hohe Stromstärken erzeugen können! Erdungsfehler können zu Stromschlag führen! •...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Elektrische Installation Netzwerkverbindung herstellen In der nebenstehenden Zeichnung wurden die fest angebrachten DC-Kabel der besseren Übersicht wegen weggelassen. Für die Kommunikation zwischen den einzelnen Stacks die beiliegenden Patchkabel und den Abschlusswiderstand verwenden.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Elektrische Installation DC-Anschluss herstellen Die Power Battery Stacks werden in Serie geschaltet. Der Power Battery Master wird deshalb an den obersten und untersten Stack angeschlossen. Das DC-Kabel (1) des Power Battery Master mit der Anschlussbuchse (+) des niedrigsten Stacks verbinden.
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Elektrische Installation Die Power Battery ausrichten und an der Wand befestigen Um versehentliches Umkippen zu vermeiden sollten Sie die Power Battery an der Wand befestigen. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): •...
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Inbetriebnahme 4.6.1 Power Storage DC 4.0 / 6.0 RJ45-Kabel durch die Kabeleinführung führen und in DC-Kabel an die passenden Steckverbinder stecken. die Schnittstelle X403 „CAN“ stecken. 4.6.2 Power Storage DC 8.0 / 10.0 ...
Power Battery am Ein-Ausschalter ausschalten, → Kapitel 1.8.1 „Power Battery Master“, Seite 6. Kundendienst des Herstellers konsultieren. Periodische Wartungsarbeiten Die Power Battery enthält keine zu wartenden Teile. Bei Störungen wenden Sie sich bitte an den Service der RCT Power GmbH .
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Lagerung, Reinigung und Entsorgung Lagerung, Reinigung und Entsorgung Lagerung Die Power Battery Stacks in einem sauberen, trockenen, kühlen, frostfreien Raum auf nicht brennbaren und nicht leitenden Unterlagen lagern. Zu hohe Lagertemperatur führt zu schnellerer Selbstentladung und vorzeitiger Alterung. ...
Seite 26
Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5 Technische Daten Blockschaltbild Ladeverhalten als Funktion der Temperatur...
Seite 27
