LT

MONTAVIMO INSTRUKCIJA

DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

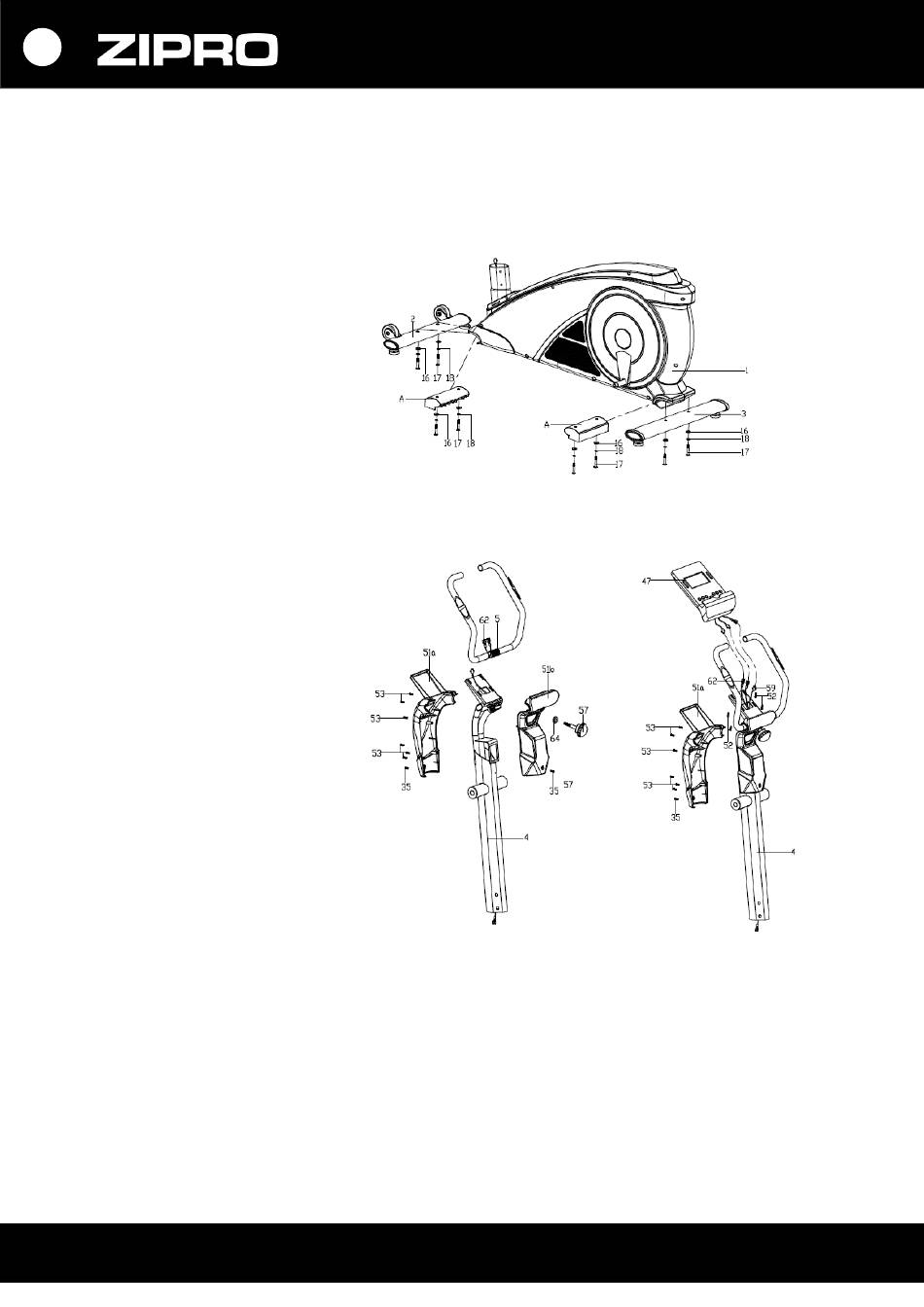

1 ŽINGSNIS
Nuo priekinės ir galinės atramos
atsukdami gamykloje prisuktus
varžtus (17) ir poveržles (18),(16),
nuimkite plastikines apsaugas (A).
Plokščiomis poveržlėmis (16),
varžtais su šešiakampėmis
galvutėmis (17) ir spyruoklinėmis
poveržlėmis (18) pritvirtinkite
priekinę (2) ir galinę (3) atramas
prie pagrindinio rėmo (1).
2 ŽINGSNIS
Nuimkite priekinės iškyšos apsaugą
(51a/b), atsukite vairo palinkimo
kampo reguliavimo rankenėlę (29)
ir ištraukite pulso jutiklio laidą (62)
per angą kompiuterio laikiklyje,
esančiame viršutinėje priekinės
iškyšos (25) dalyje.
Pritvirtinkite vairą (5) prie priekinės
iškyšos (4).
3 ŽINGSNIS
Sujunkite iš viršutinės vairo iškyšos
dalies išeinantį kompiuterio laidą ir
pulso matavimo jutiklio laidą (62)
su iš kompiuterio einančiais laidais
(47).
Varžtais M4x10 (52) pritvirtinkite
kompiuterį (47) prie kompiuterio
laikiklio, esančio viršutinėje priekinės
iškyšos (4) dalyje.
Plokščiuoju varžtu (64) pritvirtinkite
priekinės iškyšos apsaugą (51a/b) ir
varžtais ST4,2x18 (35) bei varžtais
ST3x15 (53) prisukite pasipriešinimo
reguliavimo rankenėlę (57).
