RO

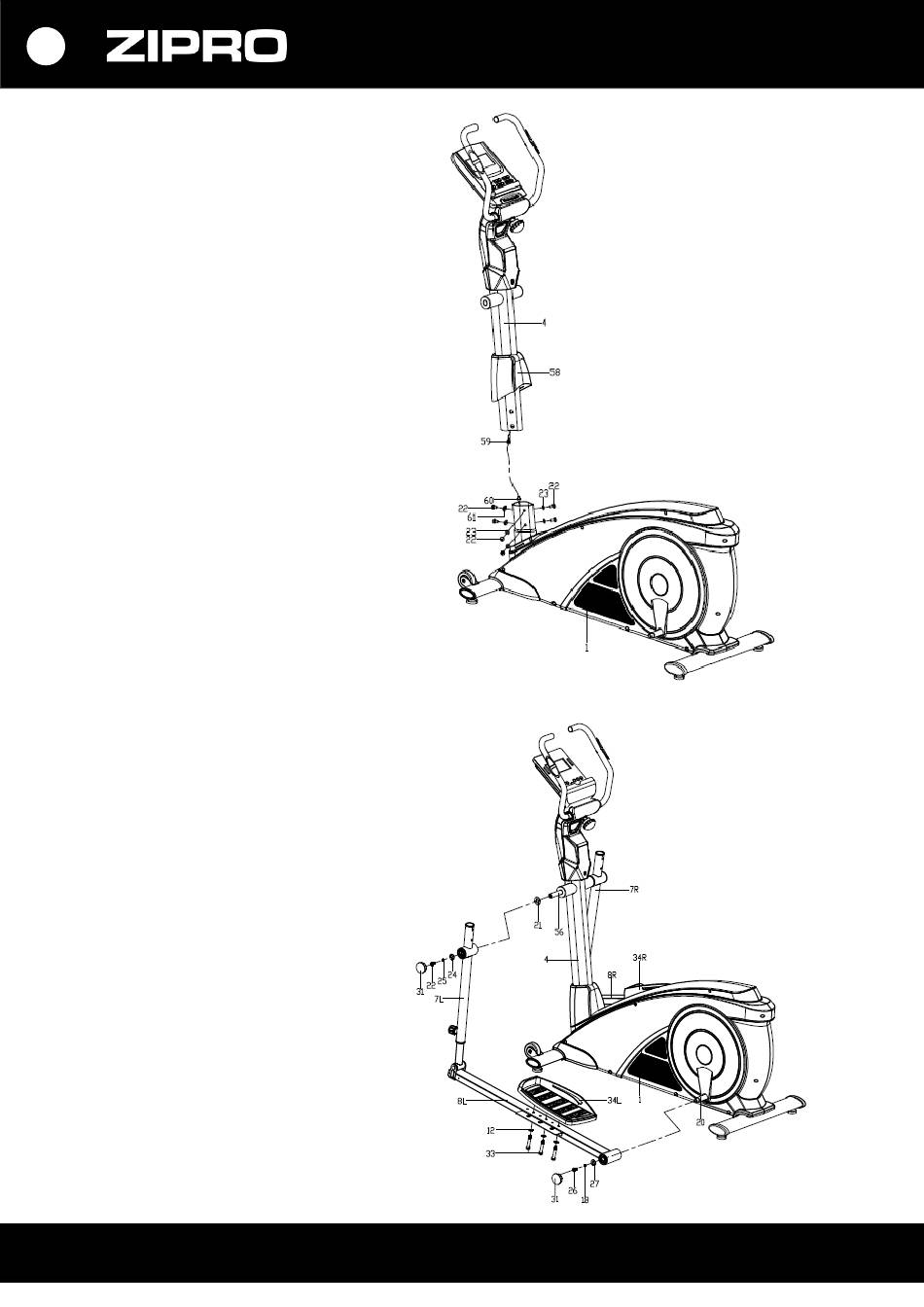

PASUL 4
Montați elementul de protecție inferior
al tijei frontale (58) pe tija frontală (4).
Conectați cablul computerului (59)
la cablul de conectare (60).
Montați tija frontală (4) pe cadrul principal
(1) cu ajutorul șuruburilor de tip imbus
M8x16 (22), a șaibelor arcuite (61)
și a șaibelor plate (23).
PASUL 5
5a. Glisați pe orizontală axa longitudinală
(56) în spațiul corespunzător de sub
elementul de protecție al tijei frontale
(51a/b). Așezați brațul de stânga
și dreaptă al manșonului (7L/R) pe axa
lungă (56) folosind șuruburile de tip imbus
M8x16 (22), șaibele arcuite (25), șaibele
de cursă (21) și șaibele plate (24).
În această etapă, nu strângeți până
la maximum elementele instalate.
5b. Așezați părțile din spate ale bazei
pentru pedale (8L/R) pe angranej (20)
folosind șuruburile hexagonale M10x20
(26), șaibele arcuite (18) și șaibele plate
(27).
În această etapă, nu strângeți până
la maximum elementele instalate.
5c. Rotiți brațul de stânga și dreapta
a manșonului (7L/R) cu suportul
de stânga și dreapta pentru pedale (8L/R)
folosind șuruburile M8x80 (37), șaibele
plate (12) și contrapiulițele (13). Montați
obturatoarele suportului pentru pedale
(31) și strângeți la maximum toate
elementele.
5d. Montați pedalele de stânga și dreapta
(34L/R) pe suportul pentru pedale
de stânga și dreapta (8L/R) folosind
șuruburile hexagonale M8x45 (33)
și șaibele plate (12).
ATENȚIE! Pedalele din dreapta
și din stânga (27L/R) sunt marcate cu "R"
pentru dreapta și "L" pentru stânga.
