Inhaltszusammenfassung für schellenberg ACTION 20221

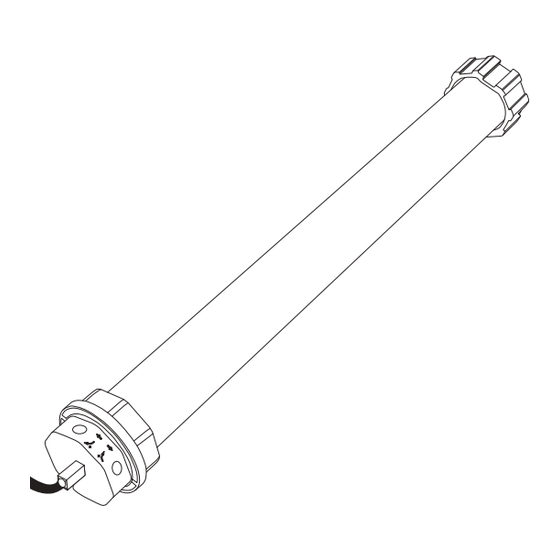

- Seite 1 ROLLLADENMOTOR ACTION 20221, 20222, 20223...
-
Seite 2: Inhaltsverzeichnis
Anschlusspläne ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Korrektur der oberen Endlage ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2022, Alfred Schellenberg GmbH – alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�... -
Seite 3: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen� Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer�... -
Seite 4: Bestimmungsgemässe Verwendung
Mängel an den Rollladenanlagen müssen vor dem Einbau des Produktes behoben und beschädigte Teile ersetzt werden� Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß� Das Produkt nur mit Bedienelementen der Steuerungen betreiben, die von Schellenberg dafür zugelassen sind� Für Personen-, Sach- und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellengerg GmbH nicht�... -
Seite 5: Technische Daten
TECHNISCHE DATEN Artikelnummer 20221 20222 20223 Rollladen-System MINI MAXI MAXI Ø Achtkantwelle 40 mm 60 mm 60 mm Drehmoment 3 Nm 6 Nm 10 Nm max. Einschaltdauer 4 Minuten 4 Minuten 4 Minuten max. Fläche Kunststoffrollladen 2,0 m² 3,0 m² 4,0 m²... -
Seite 7: Montage
MONTAGE... - Seite 11 Der Rollladenmotor (D) und der Laufring (A) müssen bis zum Anschlag in der Welle stecken� Die Endlageneinstellung ist sonst nicht möglich�...
- Seite 15 1� 2�...
- Seite 16 > 60mm 2� 1� 230 V AC / 50 Hz Legen Sie den Anschluss an eine freischaltbare Leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden�...
-
Seite 17: Zubehörartikel: Rollladenaufhängung
ZUBEHÖRARTIKEL: ROLLLADENAUFHÄNGUNG 19200 19400 Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladenaufhängung (Art� Nr� 19200 / 19400)� Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen� Ganz einfach und ohne Schrauben�... -
Seite 18: Hinweise Zur Endlageneinstellung
HINWEISE ZUR ENDLAGENEINSTELLUNG ACHTUNG! Den Panzer jetzt noch nicht an die Welle hängen! (Dies erfolgt erst in Schritt 3, Seite 21) - Seite 19 Nach Anschluss der Elektrik muss bei Befehl AB ( ) die Welle in die entsprechende Richtung drehen (s� Abb�)� Falls nicht die Anschlusskabel (schwarz / braun) für AUF ( ) und AB ( ) tauschen! Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden�...
-
Seite 20: Endlageneinstellung
ENDLAGENEINSTELLUNG Fahren Sie den Rollladenmotor so lange in Richtung AB ( ) bis der Rollladenmotor stoppt�... - Seite 22 Lassen Sie den Rollladen zur Sicherheit nur bis maximal 90% hochfahren� Sollte der Rollladenmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Schalter an� Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden� Stoppt automatisch vor 90% 0 –...
- Seite 23 STOP!
- Seite 24 ROM STANDARD MINI 100% ROM STANDARD MINI...
-
Seite 25: Testfahrten
TESTFAHRTEN 100% 100%... -
Seite 26: Anschlusspläne
ANSCHLUSSPLÄNE 23003, 23004 25571, 25576, 25006, 23005, 25005 25003, 23006 25572, 25577 25571/25576 2 5 4 0 0 2 3 0 0 3 23003/23004 2 5 5 0 0 25572/25577 2 5 0 0 3 25003/23006 25006, 23005 25005 24201 24201 z. -
Seite 27: Korrektur Der Oberen Endlage
KORREKTUR DER OBEREN ENDLAGE ROM STANDARD MINI ROM STANDARD MINI... -
Seite 28: Kundenservice
Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� Erreichbarkeit: Alfred Schellenberg GmbH Mo� bis Fr� 7�30 – 21�00 Uhr An den Weiden 31 Sa� 8�00 – 14�00 Uhr...
