schellenberg PLUS Bedienungsanleitung
Raffstoremotor
Vorschau ausblenden
Andere Handbücher für PLUS:
- Handbuch (44 Seiten) ,
- Anleitung (36 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für schellenberg PLUS
Inhaltszusammenfassung für schellenberg PLUS

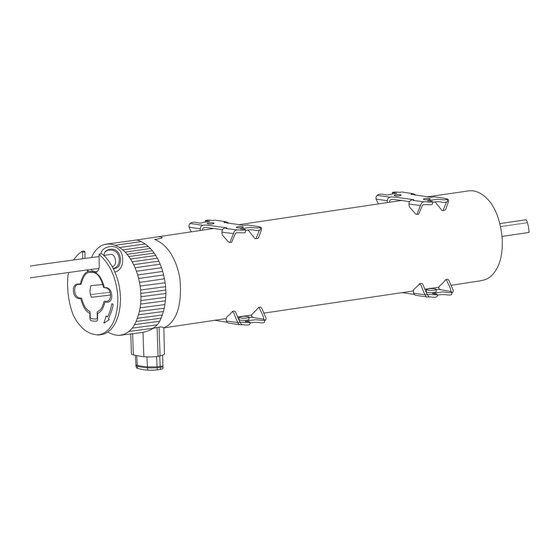

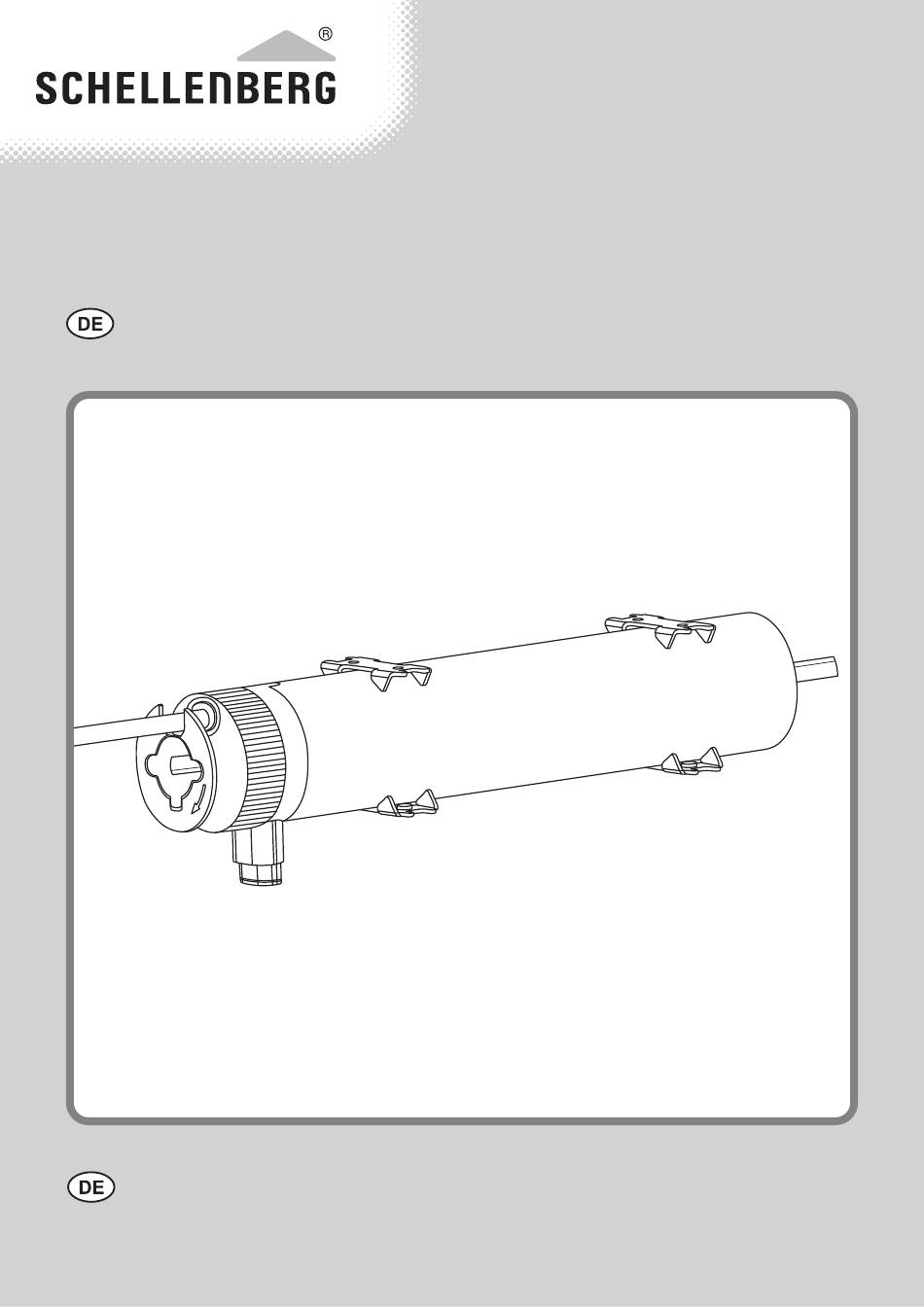

- Seite 1 RAFFSTOREMOTOR PLUS 17049...
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Anleitung beachten Gefährliche Spannung Vorsicht, Achtung... -
Seite 3: Inhaltsverzeichnis
Übertemperatur ................Urheberrechtlich geschützt, 2022 , Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. -
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. -
Seite 5: Eu-Konformitätserklärung
Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Das Produkt nur mit Bedienelementen der Steuerungen betreiben, die für Raffstoremotoren zugelassen sind. -
Seite 6: Technische Daten
TECHNISCHE DATEN RAFFSTOREMOTOR Art. Nr. 17049 Nennspannung 230 V AC / 50 Hz Drehmoment 2 x 4,5 Nm Betriebsart S2 (Kurzzeitbetrieb), max. 6 Minuten Nennleistung 139 Watt Gesamtlänge 310 mm Schutzart IP 54 Nennstrom 0,61 A Anschlusskabel mit STAK 3-Stecker 500 mm Umgebungstemperatur - 10 °C bis + 60 °C... -
Seite 8: A Montage
A MONTAGE Hinweise zum Einbau Von innen betrachtet sollten Motorkopf und das ausgeführte Kabel des Raffstoremotors nach rechts ausgerichtet sein. Der Raffstoremotor muss fluchtend zu den Wendestangen eingebaut werden. Der Raffstoremotor muss mittig eingebaut werden. Achten Sie auf eine gleichmäßige Lastverteilung! - Seite 9 CLACK CLACK Raffstoremotor-Wellenadapter anbringen. Die Raffstoremotor-Wellenadapter müssen mit einem Inbussschlüssel festgezogen werden.
- Seite 10 Raffstoremotor-Dämpfungsgummi E oder F auswählen E oder F Raffstoremotor-Dämpfungsgummi anbringen.
-
Seite 11: A1 Oberschiene Nach Oben Geöffnet
A1 OBERSCHIENE NACH OBEN GEÖFFNET A2 OBERSCHIENE NACH UNTEN GEÖFFNET... -
Seite 12: A3 Raffstoremotor-Spannbügel
A3 RAFFSTOREMOTOR-SPANNBÜGEL OPTION A CLACK Montage nach oben geöffnet. - Seite 13 Montage nach unten geöffnet.
-
Seite 14: A4 Anschluss Motor
OPTION B Der Raffstoremotor kann mit den beiliegenden 4 Schrauben (I) an der U-Schiene befestigt werden. Schneiden Sie die Schablone auf der Verpackung aus und markieren Sie die Bohrlöcher an den entsprechenden Stellen auf dem U-Profil. 140 mm A4 ANSCHLUSS MOTOR PIN 1 = blau PIN 2 = schwarz PIN 3 = braun... -
Seite 15: B Endlageneinstellung Und Werksreset Mit Schalter
Der Raffstoremotor kann entweder mit dem Einstellwerkzeug inkl. gelber Taste-SET oder per Schalter eingestellt werden. Bitte entscheiden Sie sich für eine Variante und vermischen die Einstellungen nicht! B ENDLAGENEINSTELLUNG UND WERKSRESET MIT SCHALTER B1 ENDLAGENEINSTELLUNG MIT SCHALTER Halten Sie die Taste-AUF des Schalters gedrückt. Der Motor bewegt sich in drei kleinen und einem großen Schritt nach oben. - Seite 16 Halten Sie nun die Taste-AB des Schalters gedrückt. Der Motor bewegt sich in drei kleinen und einem großen Schritt nach unten. Um weiter nach unten zu fahren, betätigen Sie kurz die Taste-AUF. Halten Sie nun die Taste-AB wieder gedrückt. Wiederholen Sie dies so oft, bis der Raffstore die gewünschte untere Endlage erreicht hat.
- Seite 17 Halten Sie nun für 5 Sekunden die Taste-AUF gedrückt. Motor stoppt automatisch. Taste-AUF loslassen – untere Endlage gesetzt. 5 Sekunden 5 Sekunden AUTOMATISCH...
-
Seite 18: B2 Endlagen Löschen Mit Schalter
B2 ENDLAGEN LÖSCHEN MIT SCHALTER Taste-AUF gedrückt halten. Fahren Sie den Motor gegen den oberen Endschalter. Taste-AB gedrückt halten. Währenddessen Taste an Raffstoremotor (Endabschaltung) für 5 Sekunden gedrückt halten. Motor bewegt sich kurz und die Endlagen sind gelöscht. 5 Sekunden... -
Seite 19: C Endlageneinstellung Und Werksreset Mit Einstellwerkzeug
C ENDLAGENEINSTELLUNG UND WERKSRESET MIT EINSTELLWERKZEUG C1 EINSTELLEN DER ENDLAGEN MIT GELBER TASTE-SET Betätigen Sie den Kippschalter auf Position UP. Der Motor fährt in drei kurzen und einem längeren Schritt nach oben. Der Motor stoppt. Für eine weitere Fahrt den Schalter kurz auf Position 0 stellen. - Seite 20 Betätigen Sie den Kippschalter auf Position DOWN. Der Motor fährt in drei kurzen und einem längeren Schritt nach unten. Der Motor stoppt. Für eine weitere Fahrt den Schalter kurz auf Position 0 stellen. Danach wieder auf Position DOWN stellen. Der Motor fährt in den Schritten weiter abwärts. Nicht den Behang zu weit ausfahren. In der gewünschten Endlage den Schalter auf Position 0 stellen.
-
Seite 21: C2 Werksreset Mit Gelber Taste-Set
C2 WERKSRESET MIT GELBER TASTE-SET Fahren Sie den Motor in die untere Endlage und halten Sie dann die gelbe Taste-SET für 10 Sekunden gedrückt. Bestätigung erfolgt nach 10 Sekunden durch ein kurzes Auffahren des Motors. Down Down Wenn die Endlagen mit dem Einstellwerkzeug eingestellt wurden, können die Endlagen auch nur mit mit dem Einstellwerkzeug wieder gelöscht werden. - Seite 22 ca. 40 Minuten C° Nach der Abkühlzeit muss eine Fahrt in Gegenrichtung der letzten Fahrt erfolgen, um die Blockade zu lösen. OPTIONEN: BLOCKADE LÖSEN LETZTE FAHRT FAHRT BLOCKADE LÖSEN Fahrt-AUF Fahrt-AB Fahrt-AB Fahrt-AUF...
-
Seite 24: Kundenservice
Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 – 21.00 Uhr 57078 Siegen 8.00 – 14.00 Uhr service@schellenberg.de...
