Inhaltszusammenfassung für schellenberg PREMIUM ROLLOPOWER

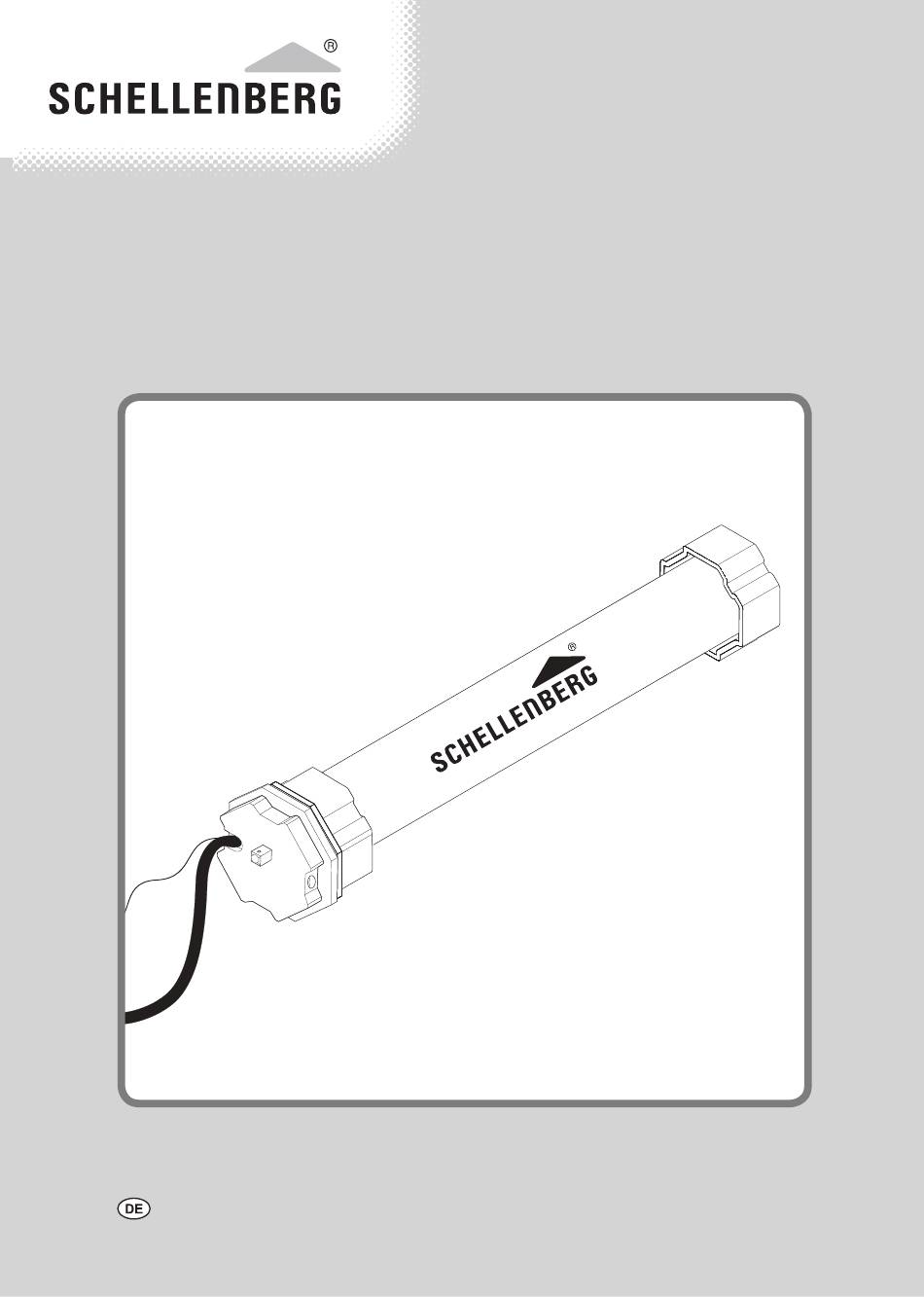

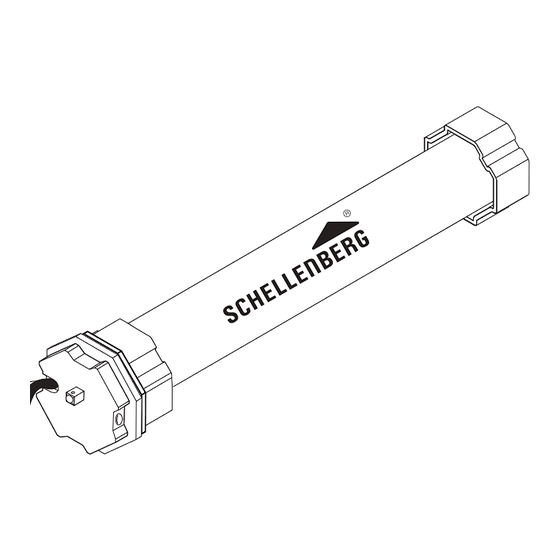

- Seite 1 Funk-Rollladenmotor PREMIUM ROLLOPOWER...
-
Seite 3: Inhaltsverzeichnis
Magenta Smart Home System ......................... Urheberrechtlich geschützt, 2019, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfäl- tigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 4: Sicherheit Und Hinweise
Der Rollladen muss gegen seitliches Verschieben gesichert sein. (arretierter Rollladenbehang nach DIN EN 13695, EN 12045) Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Das Produkt ist nur mit den von Schellenberg freigegebenen Funk-Sendern zu betreiben. -
Seite 5: Eu-Konformitätserklärung
Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 5 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen... -
Seite 6: Technische Daten
TECHNISCHE DATEN Art. Nr. 21106 / 21107 21110 / 21111 21210 / 21211 21220 / 21221 21240 / 21241 Rollladen-System Mini Mini Maxi Maxi Maxi Ø Achtkantwelle 40 mm 40 mm 60 mm 60 mm 60 mm Betriebsspannung 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz... -
Seite 7: Kabelanschluss
570 mm 10 mm Ø 35 mm 21106, 21110, 21107, 21111 11,5 mm 17,5 mm 555 mm 10 mm Ø 45 mm 21210, 21220, 21211, 21221 12,4 mm 19,5 mm 620 mm 10 mm Ø 45 mm 21240, 21241 12,4 mm 19,5 mm KABELANSCHLUSS grün/gelb... -
Seite 8: Benötigte Werkzeuge
Splint wird nicht benötigt. -
Seite 9: Montage
MONTAGE... -
Seite 15: A1 Berechnung Des Wellenmaßes
A1 BERECHNUNG DES WELLENMAßES 1 - Wellenmaßberechnung X-70 mm X = lichtes Maß zwischen beiden Wandlagern X-70* mm = erforderliche Länge der Achtkant-Welle (* Breite Motorkopf + Breite sichtbarer Teil Walzenhülse) - Seite 16 Der Rollladenmotor (D) und Laufring (A) müssen bis zum Anschlag in der Welle stecken. Die Endlageneinstellung ist sonst nicht möglich. Keine Schrauben im Bereich des Motors eindrehen!
-
Seite 17: A2 Zubehörartikel: Rollladenaufhängung
19200, 19201 19400, 19401 Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladenaufhängung (Art. Nr. 19200,19201 / 19400, 19401). Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen. Ganz einfach und ohne zu schrauben. - Seite 19 > 60 mm Position der Welle beachten. Keine Schrauben im Bereich des Motors eindrehen! Vierkantlöcher müssen oben sein! 230 V AC / 50 Hz Legen Sie den Anschluss an eine freischaltbare Leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
-
Seite 21: Rollladenmotor In Lernbereitschaft Versetzen
ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN min. Hinweis: Schalten Sie den Rollladenmotor für 5 Sekunden spannungsfrei. 5 sec. = 1 sec. = 1 sec. Schalten Sie den Strom an. Schalten Sie den Strom in Schalten Sie den Strom nach unter einer Sekunde wieder aus. genau einer Sekunde wieder ein. -
Seite 22: Rollladenmotor-Adressen Zuweisen
ROLLLADENMOTOR ADRESSEN ZUWEISEN Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden. 1 - 5 x Piep Piep Piep Piep Piep Hinweis: Wir empfehlen, zuerst allen Rollladenmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren. Diese Funktion ist nur bei Kopplung der Motoren mit einem Funk-Sender von Bedeutung. -
Seite 23: Programmierung Des Rollladenmotors Mittels Funk-Sender
PROGRAMMIERUNG DES ROLLLADENMOTORS MITTELS FUNK-SENDER D1 ZUBEHÖRARTIKEL: FUNK-SENDER Funk-Handsender 1 Kanal Funk-Handsender 5 Kanal 20016 / 20023 20015 / 20021 Funk-Zeitschaltuhr Funk-Zeitschaltuhr Premium 20031 / 20036 20032 / 20037 Die Programmierung des Rollladenmotors kann mit Hilfe der Funk-Sender (Zubehörartikel) vorgenommen werden. Mögliche Funk-Sender: 1-Kanal: 20015/20021 oder 5-Kanal: 20016/20023 Funk-Zeitschaltuhr: 20031/20036 oder Funk-Zeitschaltuhr PREMIUM: 20032/20037... -
Seite 24: Tastenerklärung Funk Sender
TASTENERKLÄRUNG FUNK SENDER Vorderseite Rückseite LED-Anzeige / Kanal 1-5 Taste Auffahrt Taste Stopp Beschriftungsfelder Taste Abfahrt Taste Kanalwahl Taste Programmierung Batteriefach 2 x (AAA) Hinweis: Bei den Artikeln 20031 / 20036 und 20032 / 20037 haben die Tasten ähnliche Funktionen. Die jeweiligen Funktionen entnehmen Sie den Anleitungen der Geräte. 5-KANAL 1-KANAL FUNK-HANDSENDER... - Seite 25 ANWENDUNGSBEISPIELE FUNK-SENDER 1-KANAL FUNK-HANDSENDER / 1-KANAL FUNK-ZEITSCHALTUHR M = Rollladenmotor K = Kanal – je nach Kanal können bis zu fünf Rollladenmotoren gleichzeitig angesteuert werden – durch Betätigen der Taste Auffahrt fahren alle Rollladenmotoren zur gleichen Zeit nach oben – durch Betätigen der Taste Abfahrt fahren alle Rollladenmotoren zur gleichen Zeit nach unten –...
-
Seite 26: D2 Programmiermodus Starten Funk-Sender
D2 PROGRAMMIERMODUS STARTEN FUNK-SENDER Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden. Sollte sich der Rollladenmotor nicht mehr in Lernbereitschaft befinden, führen Sie erneut Schritt B auf Seite 21 durch. Hier nur ein Beispiel für einen 5-Kanal Funk-Handsender. Informationen zu weiteren Bedienelementen können in der jeweiligen Bedienungsanleitung nachgelesen werden. D3 FUNK-SENDER MIT ROLLLADENMOTOR KOPPELN Kanal wählen 1- 5 x Wenn Sie in Besitz eines 1-Kanal Funk-Senders sind, überspringen Sie diesen Schritt. - Seite 27 Rollladenmotor wählen Taste Stopp kurz drücken 1 x = M1 2 x = M2 3 x = M3 4 x = M4 5 x = M5 Piep Piep Piep Piep Piep Die Taste Stopp muss innerhalb von 3 Sekunden kurz gedrückt werden. Beide Tasten gleichzeitig kurz drücken.
-
Seite 28: D4 Rollladenmotor-Drehrichtung Prüfen
D4 ROLLLADENMOTOR-DREHRICHTUNG PRÜFEN... -
Seite 29: D5 Rollladenmotor-Drehrichtung Ändern
D5 ROLLLADENMOTOR-DREHRICHTUNG ÄNDERN Beide Tasten gleichzeitig kurz drücken. Die Taste Stopp muss innerhalb von 3 Sekunden kurz gedrückt werden. Piep... -
Seite 30: D6 Endlage Oben Einstellen
D6 ENDLAGE OBEN EINSTELLEN Die Taste Auffahrt gedrückt halten bis der Rollladen bei ca. 90% des Fahrweges steht. Dann Taste Auffahrt loslassen. Tippbetrieb 90 % 100 % Taste loslassen - Motor stoppt. Bitte nicht die Taste Stopp drücken. Die Taste Auffahrt muss innerhalb von 3 Sekunden kurz gedrückt werden. -
Seite 31: D7 Endlage Unten Einstellen
D7 ENDLAGE UNTEN EINSTELLEN Die Taste Abfahrt gedrückt halten bis der Rollladen bei ca. 90% des Fahrweges steht. Dann Taste Abfahrt loslassen. Tippbetrieb 90 % 100 % Taste loslassen - Motor stoppt. Bitte nicht die Taste Stopp drücken. Die Taste Abfahrt muss innerhalb von 3 Sekunden kurz gedrückt werden. -
Seite 32: D8 Programmiermodus Beenden
D8 PROGRAMMIERMODUS BEENDEN D9 TESTFAHRT... -
Seite 33: Weitere Rollladenmotoren Anlernen
WEITERE ROLLLADENMOTOREN ANLERNEN Weitere Rollladenmotoren anlernen? Gehe zu Seite 26. Weitere Einstellmöglichkeiten entnehmen Sie der Bedienungsanleitung des jeweiligen Bedienelementes (Siehe Seite 23) -
Seite 34: Programmierung / Kopplung Des Rollladenmotors Mittels Smart Home System
Hinweis: Benutzen Sie in der Magenta Smart Home App bitte den Schritt für Schritt Assistenten für den Anlernvorgang. Die Programmierung des Rollladenmotors kann mit Hilfe eines Smart-Home Systems vorgenommen werden. Mögliche Smart-Home Systeme: Schellenberg SH 1 System: 21000, Smart Friends System: 26000 und / oder Magenta Smart Home System inkl.Schellenberg Funk-Stick: 21009. -
Seite 35: F2 Schellenberg Smart Home System
Koppeln Sie das Produkt mit dem Schellenberg Smart Home System, dem Smart Friends System oder dem Magenta Smart Home System. Programmieren Sie den Rollladenmotor anschließend mit dem vorhandenem Smart Home System, indem Sie der Schritt für Schritt Anleitung in der zugehörigen App folgen. - Seite 36 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
