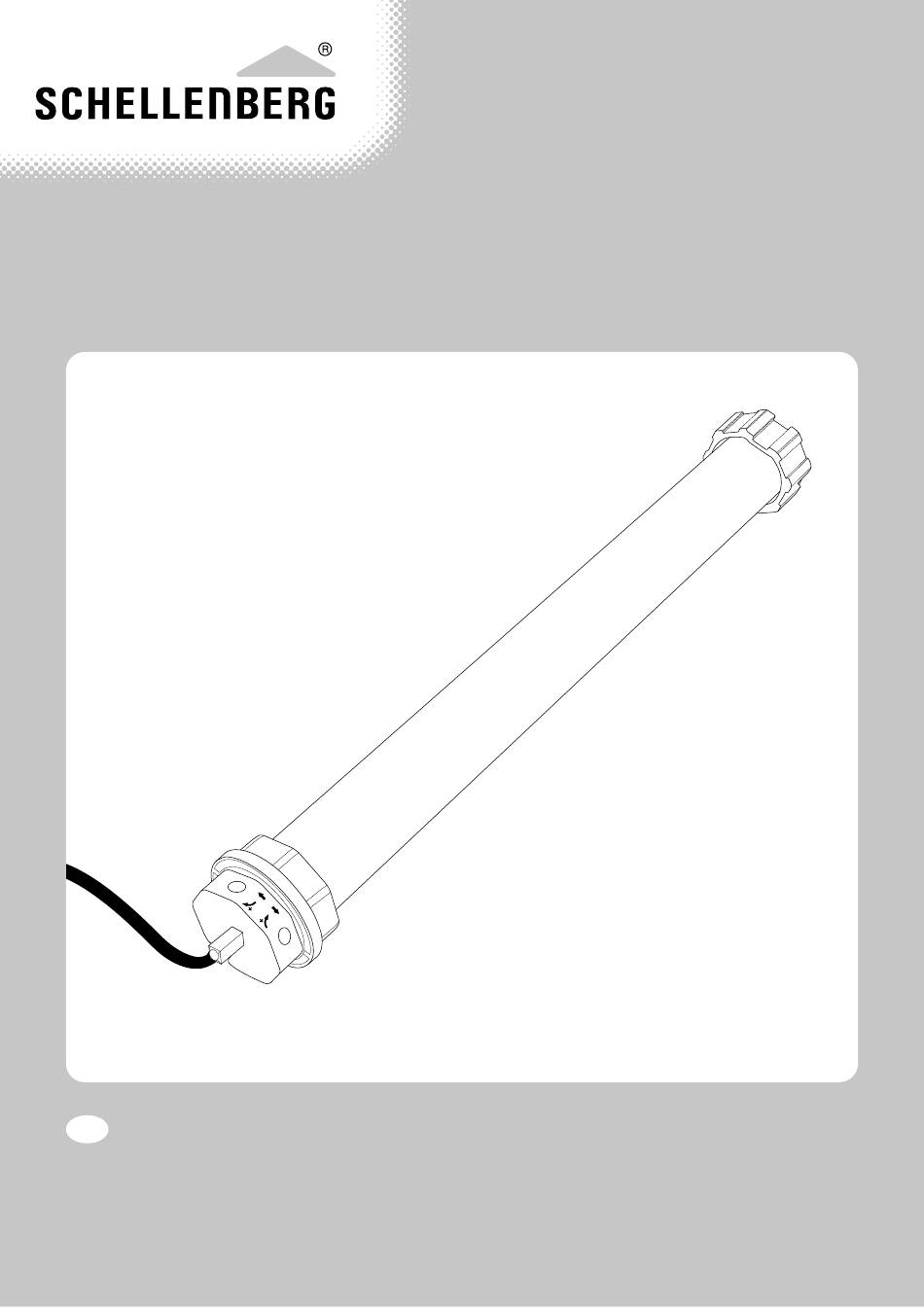

- Seite 1 ROLLOPOWER ACTION Model-No.: 20221, 20222, 20223...
- Seite 2 INHALTSVERZEICHNIS Sicherheit und Hinweise ..................................... EU-Konformitätserklärung ....................................Garantiebedingungen ......................................Technische Daten ........................................Benötigte Werkzeuge ......................................Lieferumfang .......................................... Montage ........................................... Montage Actionmotor ......................................Berechnung des Wellenmaßes ..................................Zubehörartikel: Rollladenaufhängung ................................Anschlusspläne ........................................Endlageneinstellung ......................................Einbau Rollladenmotor Links / Rechts ................................Obere Endlage einstellen ....................................Testfahrt .............................................
- Seite 3 SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme die Gebrauchsanleitung und die Sicherheitshinweise vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Gebrauchsanleitung und die Sicherheitshinweise sorgfältig auf, und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammen- hang mit diesem Produkt stehen.
- Seite 4 Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Produktes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 2 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kauf- datum ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt.
- Seite 5 TECHNISCHE DATEN Art. Nr. 20221 20222 20223 Rollladen-System MINI MAXI MAXI Ø Achtkantwelle 40 mm 60 mm 60 mm Drehmoment 3 Nm 6 Nm 10 Nm max. Einschaltdauer 4 Minuten 4 Minuten 4 Minuten max. Fläche Kunststo rollladen 2,0 m² 3,0 m²...
- Seite 7 MONTAGE...
- Seite 9 A1 MONTAGE ACTIONMOTOR...
- Seite 11 BERECHNUNG DES WELLENMASSES X mm X mm -...
- Seite 12 ZUBEHÖRARTIKEL: ROLLLADENAUFHÄNGUNG 19200* 19400* * nicht im Lieferumfang enthalten! ACTION Einstellschrauben müssen leicht zugänglich sein!
- Seite 13 > 60 mm > 60 mm...
- Seite 14 20221, 20222, 20223 24200 24200 green / yellow Art. 25571 Last Last blue brown / black 230 V AC / 50 Hz 23003, 23004 25006, 23005 25571, 25576, 25003, 23006 25572, 25577 11 mm 2 3 0 0 3 23003/23004 2 5 4 0 0 25571/25576 2 5 0 0 3...
- Seite 15 Nach Anschluss der Elektrik muss bei Befehl AB (▼) die Welle in die entsprechende Richtung drehen (s. Abb.). Ansonsten Anschluss- kabel für AUF und AB (schwarz / braun) tauschen! ENDLAGENEINSTELLUNG...
- Seite 16 Fahren Sie den Rollladenmotor so lange in Richtung AB (▼) bis der Rollladenmotor stoppt.
- Seite 17 Die Welle muss zugänglich ausgerichtet sein, sodass die Vierkantö nungen zum Einhängen des Panzers nach vorne zeigen. Dafür die Stellschraube nach oben ins Plus drehen und so die Ausrichtung der Ö nungen schrittweise verstellen. Nun die Rollladenaufhängung in die Achtkantwelle einhängen. Die untere Endlage ist gesetzt.
- Seite 18 90 % 90 % Lassen Sie den Rollladen zur Sicherheit nur bis maximal 90% hochfahren. Sollte der Rollladenmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Schalter an. Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden.
- Seite 19 B2 OBERE ENDLAGE EINSTELLEN 100 % 100 % 90 % 90 % = = 1 x...
- Seite 20 100 % 100 % 100 % 100 % Um den Rollladen in die obere Endlage einzustellen, schrittweise nach oben fahren. Dabei darauf achten, dass die Endlage nicht überfahren wird, vorher Fahrt per Schalter stoppen. Die Endleiste nicht in den Rollladenkasten einfahren! Wenn der Rollladen zu weit nach oben fährt, die Einstellschraube am Motorkopf (AUF-Fahrt) entgegen der Plus-Richtung ins Minus drehen.
- Seite 21 B4 KORREKTUR DER UNTEREN ENDLAGE = = 1 x...
- Seite 22 100 % 100 % 100 % 100 % Um die korrekte untere Endlage einzustellen, den Rollladen schrittweise nach unten fahren. Die Aufhängungen an der Welle dürfen nicht überdrehen! Wenn der Rollladen zu weit nach unten fährt, die Einstellschraube am Motorkopf (AB-Fahrt) entgegen der Plus-Richtung ins Minus drehen.
- Seite 23 EU-KONFORMITÄTSERKLÄRUNG EG-Konformitätserklärung (im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II, Teil 1 A) Hiermit erklären wir, Hersteller: Alfred Schellenberg GmbH An den Weiden 31 57078 Siegen Geschäftsführer Stefan Windhager dass die nachfolgenden bezeichneten Rollladenmotoren ab Seriennummer 45 23 XXXXXXX: ROLLOPOWER 35 ACTION 3 Art.-Nr.
- Seite 24 Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen service@schellenberg.de Tel +49 (0) 271 89 0 56 - 444 www.schellenberg.de...
