Elektroleitungen anschließen,

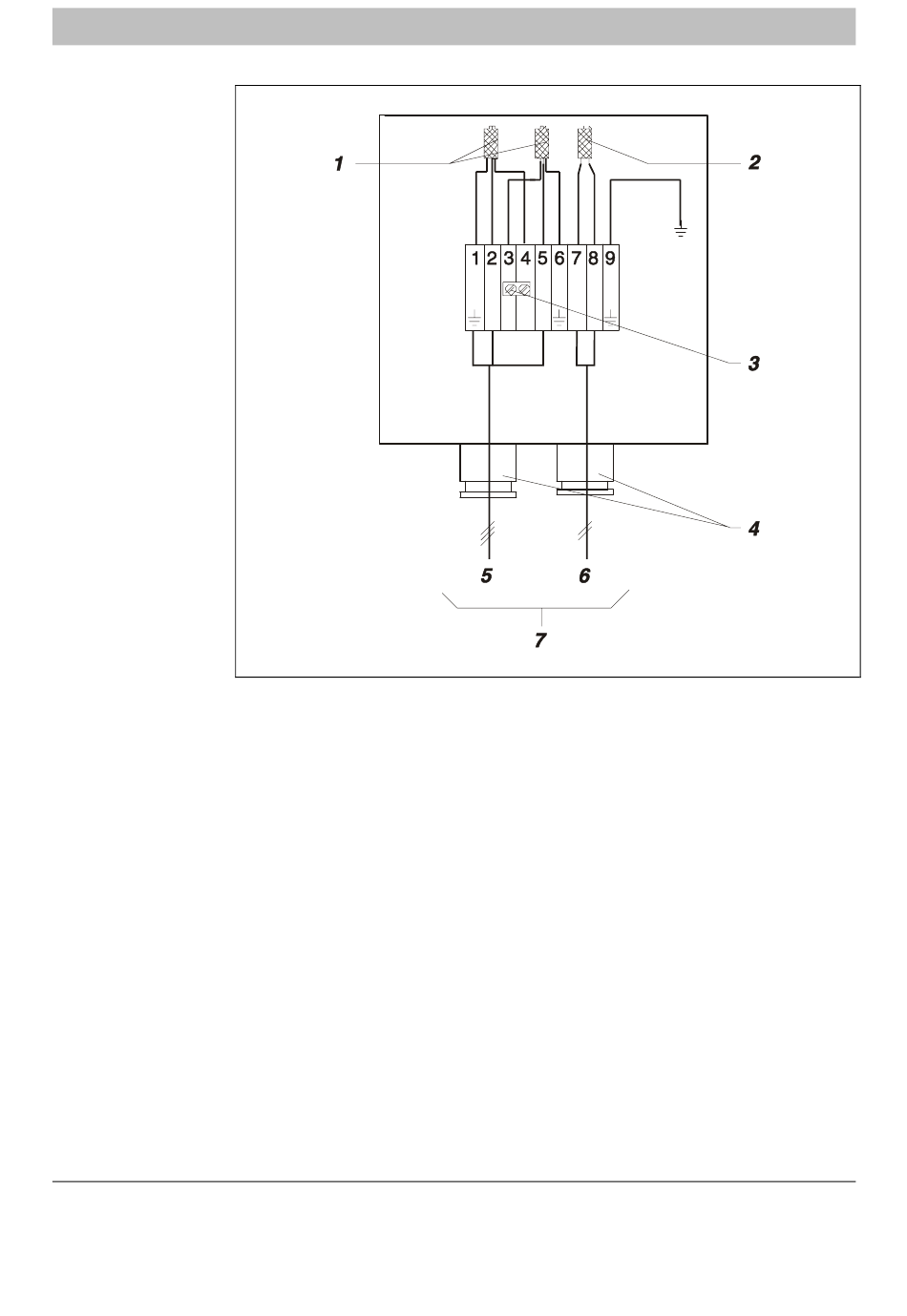

Bild 13
Sondenrohr Typ 42:
Sondenrohrheizung
42/23-39 DE Rev. 4
Fortsetzung
1
Heizung
2
Temperaturfühler Pt 100
3
Brücke: Netz 230 V Klemmen 3 + 4 (im Bild dargestellt)
Netz 115 V Klemmen 2 + 3 / 4 + 5
4
PG 13,5
5
Netz
6
Sensor
7
Anschluss Temperaturregler
Betriebsanleitung Modulares Messgasentnahme-System
N N L L
