4. Installation
1. Débrancher la centrale de l'alimentation électrique
(secteur ou à pile).
2. Retirer les vis du boîtier de l'extension.
3. Ouvrir le boîtier de l'extension radio.
4. Si l'extension doit être installée hors de la centrale,
utiliser l'embase en tant que gabarit de perçage. Faire
passer les câbles à travers l'embase et la visser
fermement au mur.
5. Brancher tous les câbles, puis positionner les straps
enfichables et les commutateurs comme indiqué à la
page suivante.
6. Positionner le panneau avant sur le boîtier, puis le
visser.

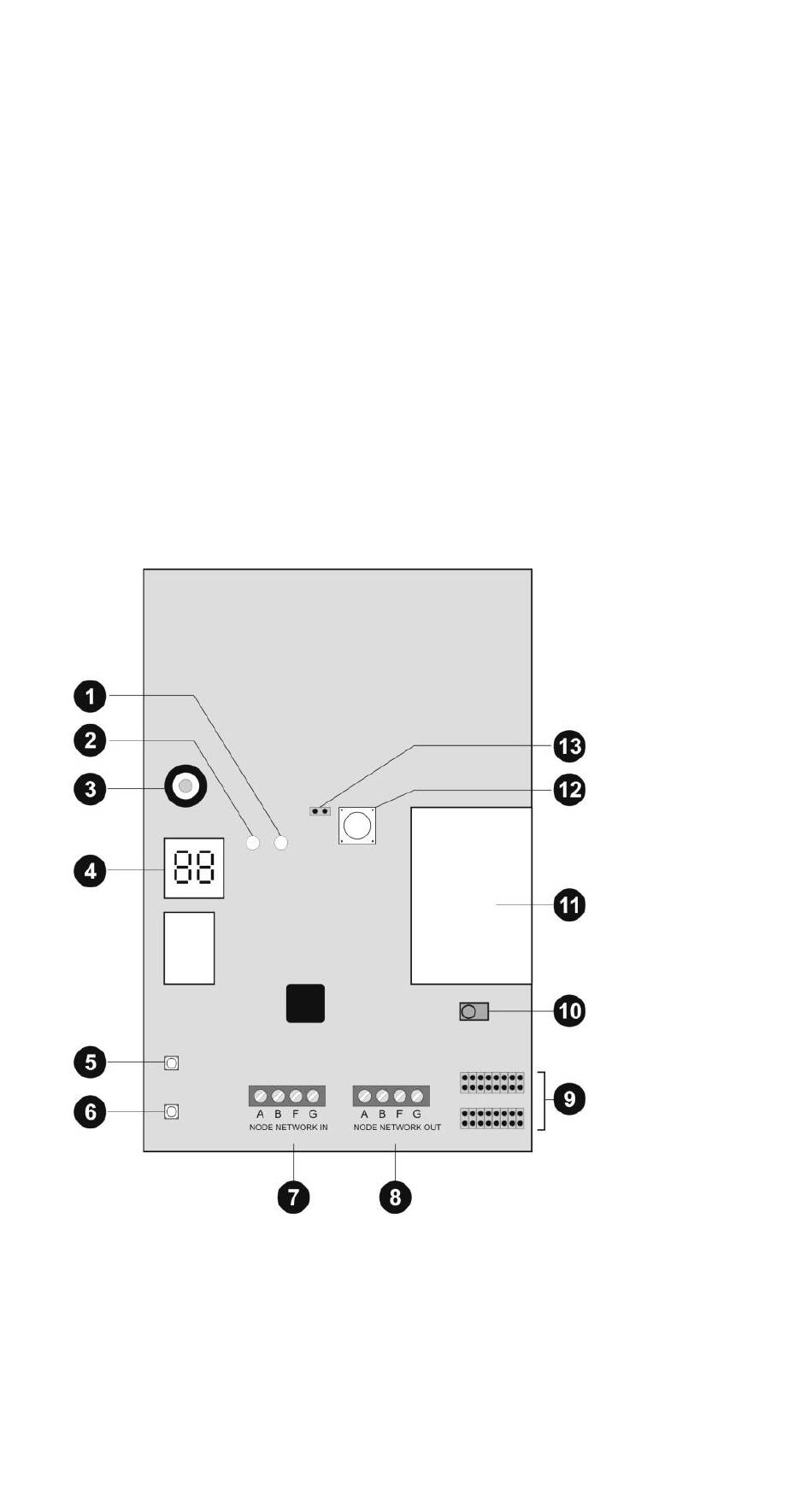

5. Composants
1.) DEL « Erreur »
2.) DEL « OK »
3.) Emetteur de signaux
4.) Afficheur
5.) Touche de sélection
6.) Touche de suppression
