Produktbeschreibung
MD10(P)-FTL-HE, MD10P-FTL-HE-B-x

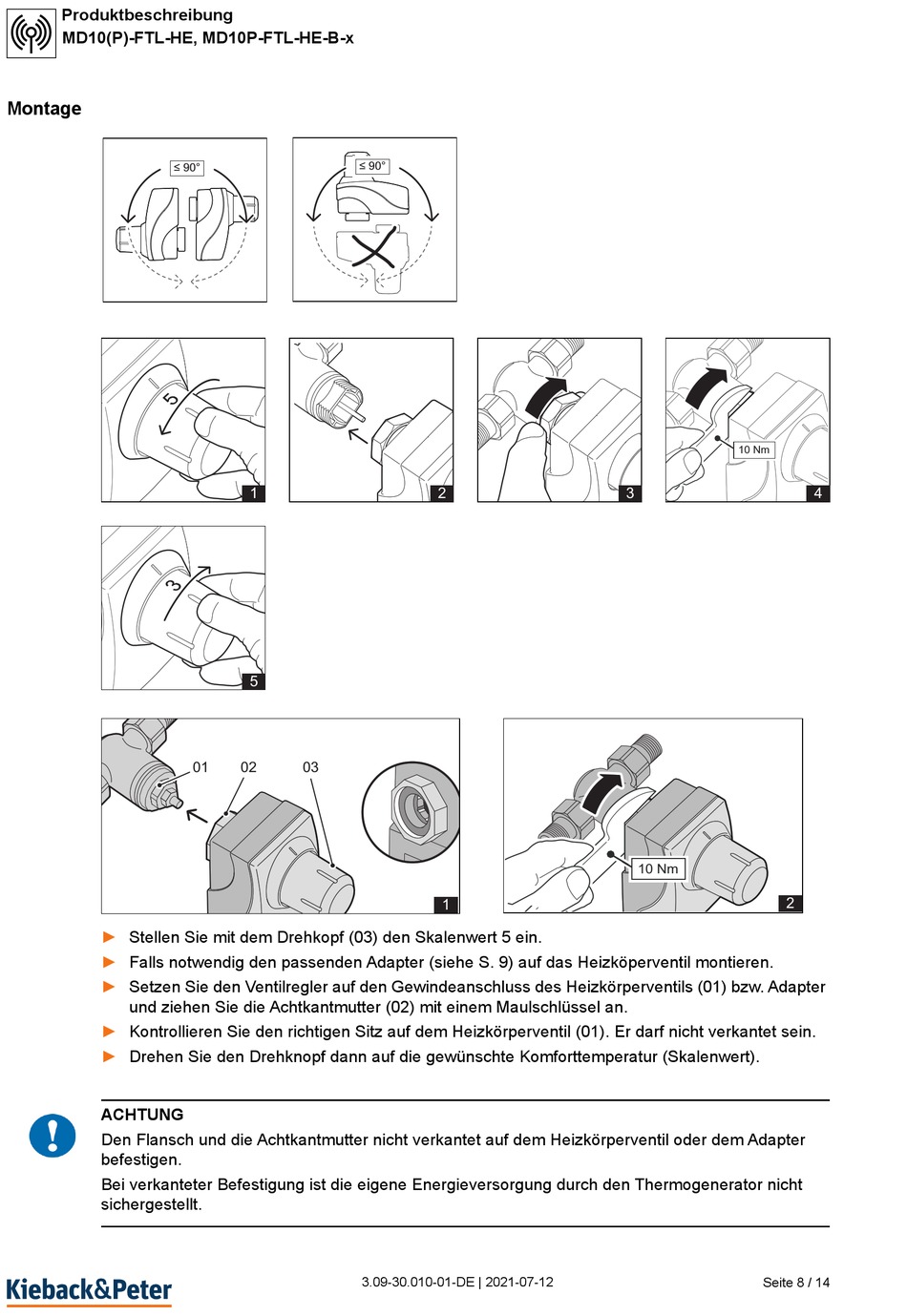

Montage

► Stellen Sie mit dem Drehkopf (03) den Skalenwert 5 ein.
► Falls notwendig den passenden Adapter (siehe S. 9) auf das Heizköperventil montieren.
► Setzen Sie den Ventilregler auf den Gewindeanschluss des Heizkörperventils (01) bzw. Adapter
und ziehen Sie die Achtkantmutter (02) mit einem Maulschlüssel an.
► Kontrollieren Sie den richtigen Sitz auf dem Heizkörperventil (01). Er darf nicht verkantet sein.
► Drehen Sie den Drehknopf dann auf die gewünschte Komforttemperatur (Skalenwert).
ACHTUNG
!
Den Flansch und die Achtkantmutter nicht verkantet auf dem Heizkörperventil oder dem Adapter
befestigen.
Bei verkanteter Befestigung ist die eigene Energieversorgung durch den Thermogenerator nicht
sichergestellt.
1
5
01 02 03
3.09-30.010-01-DE | 2021-07-12
2
1
10 Nm
3
10 Nm
2
Seite 8 / 14
