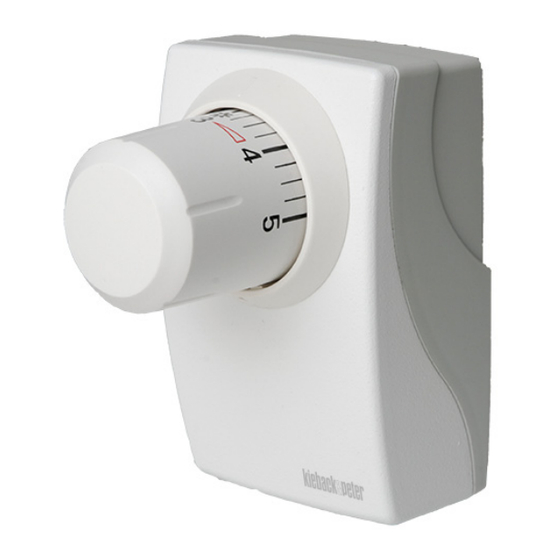

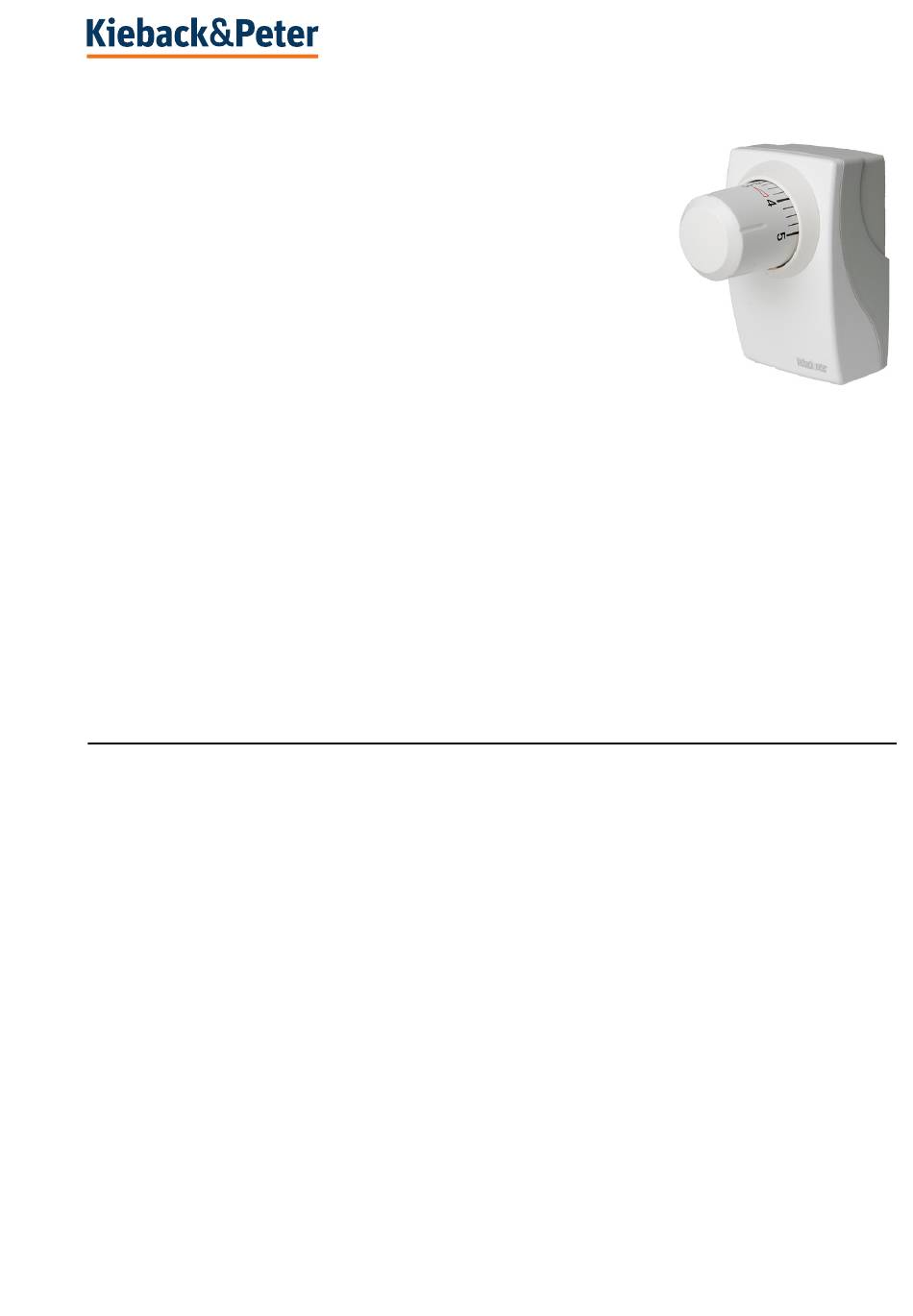

en:key Ventilregler MD10(P)-FTL-HE, MD10P-FTL-HE-B-x
passend für Thermostatventil-Unterteile mit Anschluss M30 x 1,5 der
Fabrikate Heimeier, Honeywell-MNG, Junkers, Honeywell-Baukmann,
Oventrop und Cazzaniga
Anwendung
Für Thermostatventil-Unterteile zur direkten Montage auf handelsübliche
Heizkörperventile zur Regelung der Wärmezufuhr an einem Heizkörper.
Mit einem Drehkopf wird die gewünschte Komforttemperatur auf einer Skala
von 1..5 eingestellt. Der MD10(P)-FTL-HE regelt dann entsprechend der einge-
stellten Komforttemperatur die Raumtemperatur. Steigt oder sinkt die Raumtem-
peratur, wird die Wärmezufuhr am Heizkörper angepasst.
Mittels integrierter motorischer Einheit kann der en:key Ventilregler im Regelbe-
trieb zwei Temperaturniveaus ansteuern.
Für die eigene Energieversorgung verfügt der Ventilregler über einen integrierten Thermogenerator, der aus der
Wärmeenergie des Heizmediums elektrische Energie generiert und in einen internen Energiespeicher einspeist.
Integrierte Frostschutzfunktion die das Ventil bei zu tiefen Raumtemperaturen öffnet.
Die Ansteuerung erfolgt drahtlos auf Basis des Herstellerneutralen EnOcean-Funkprotokolls.
Zusammen mit dem en:key Raumsensor RPW301-FTL oder RPW401-FTL bildet der en:key Ventilregler
MD10(P)-FTL-HE eine Funktionseinheit zur einfachen selbstlernenden Raumtemperaturregelung.
Diese ist nicht für Fußbodenheizungen geeignet.
Es wird folgendes EnOcean Equipment Profile (EEP) unterstützt:
■
EEP A5-20-01 oder MSC
