Ausgabe 2017-02-16
Produktbeschreibung
RBW4301, RBW4302, RBW4304, RBW4305

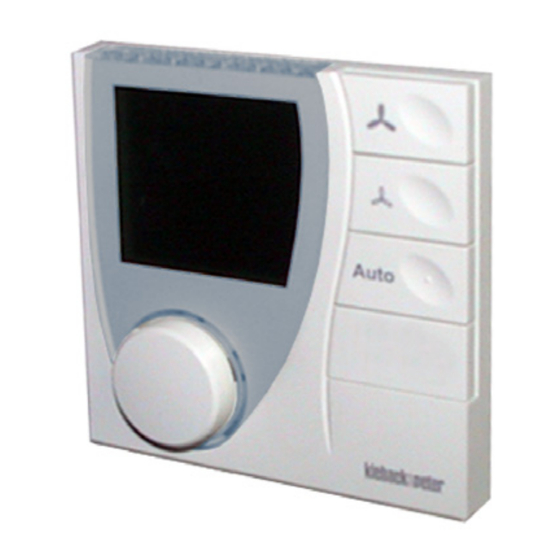

Raumbedienmodul
Anwendung
Raumbedienmodule mit Display, Raumtemperatur-
sensor und Handeinstellung des Temperatursollwertes
zum Einsatz an das Automationssystem DDC4000e.
Unterschiedliche Varianten mit abgestuftem Funktions-
umfang stehen zur Verfügung: z. B. Temperatursollwert
einstellen, manuelle und automatische Lüftersteuerung,
Präsenztaste (Anwesend/Abwesend).
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Kompatibilität .......................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage.................................................................................................................................................................5
Funktion/Bedienung...............................................................................................................................................7
Frei projektierbarer Reedkontakt ...........................................................................................................................8
Einstellung der CAN Adresse ................................................................................................................................8
Hinweise für Service-Techniker .............................................................................................................................8
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 1.10-60.035-01-DE
RBW4301, RBW4302, RBW4304, RBW4305
A
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter RBW4301
Inhaltszusammenfassung für Kieback&Peter RBW4301
-
Seite 1: Inhaltsverzeichnis
Ausgabe 2017-02-16 Datenblatt 1.10-60.035-01-DE Produktbeschreibung RBW4301, RBW4302, RBW4304, RBW4305 RBW4301, RBW4302, RBW4304, RBW4305 Raumbedienmodul Anwendung Raumbedienmodule mit Display, Raumtemperatur- sensor und Handeinstellung des Temperatursollwertes zum Einsatz an das Automationssystem DDC4000e. Unterschiedliche Varianten mit abgestuftem Funktions- umfang stehen zur Verfügung: z. B. Temperatursollwert einstellen, manuelle und automatische Lüftersteuerung,... -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "RBW4301, RBW4302, RBW4304, RBW4305". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller... -
Seite 3: Technische Daten
Dreh-Drückknopf (z. B. Temperatursollwert) RBW4302 wie RBW4301 mit Präsenztaste RBW4304 wie RBW4301 mit Tasten zur Lüftersteuerung RBW4305 wie RBW4301 mit Tasten zur Lüftersteuerung, Präsenztaste Technische Daten Nennspannung 12 V DC, ± 10 %, 0,96 W Leistungsaufnahme 0,6 W Hintergrundbeleuchtung (AUS) 0,96 W Hintergrundbeleuchtung (EIN) Messgröße... -
Seite 4: Abmessungen
Datenblatt 1.10-60.035-01-DE Ausgabe 2017-02-16 RBW4301, RBW4302, RBW4304, RBW4305 Produktbeschreibung Abmessungen 90.0 23,0 Ø 16,0 - Z146 83,0 14,0 R 35,0 49,5 Anschluss 17 18 19 20 Seite 4 / 8... -
Seite 5: Produktbeschreibung
Ausgabe 2017-02-16 Datenblatt 1.10-60.035-01-DE Produktbeschreibung RBW4301, RBW4302, RBW4304, RBW4305 Beispielanschluss - Automationssystem DDC4000e RBW430x RBW430x 17 18 19 20 17 18 19 20 1..63 RBW430x 12V DC CAN 1 DDC4000e CAN 2 DDC4000e Montage ACHTUNG Die Montage/Demontage darf nur in einem spannungsfrei geschalteten Zustand durch qualifiziertes Fachpersonal durchgeführt werden. - Seite 6 Datenblatt 1.10-60.035-01-DE Ausgabe 2017-02-16 RBW4301, RBW4302, RBW4304, RBW4305 Produktbeschreibung Montage auf UP Standard-Dose (4-adrig an Klemme) Direkte Wandmontage mit Adapterrahmen Z146 (4-adrig an Klemme) Z146 3 mm 1... 63 Seite 6 / 8...
-
Seite 7: Funktion/Bedienung
Ausgabe 2017-02-16 Datenblatt 1.10-60.035-01-DE Produktbeschreibung RBW4301, RBW4302, RBW4304, RBW4305 Funktion/Bedienung Projektierbar [Dreh-Drückknopf] Drücken: Programmauswahl Drehen: Wert einstellen (z. B. Temperatursollwert) Links: verringern. Rechts: erhöhen Präsenztaste: z. B. zwischen "Anwesend" und "Abwesend" umschal- Automatikbetrieb Drehzahl verringern, Lüfter aus Lüfter ein, Drehzahl erhöhen... -
Seite 8: Frei Projektierbarer Reedkontakt
Datenblatt 1.10-60.035-01-DE Ausgabe 2017-02-16 RBW4301, RBW4302, RBW4304, RBW4305 Produktbeschreibung Frei projektierbarer Reedkontakt ■ Zum Auslösen des Kontaktes führen Sie ein Magnet (3) an der rechten Seite des Raumbedien- moduls entlang. Zur Kontrolle leuchtet bei den Raumbedienmodulen eine LED (4) oben im Gehäuse grün auf.
