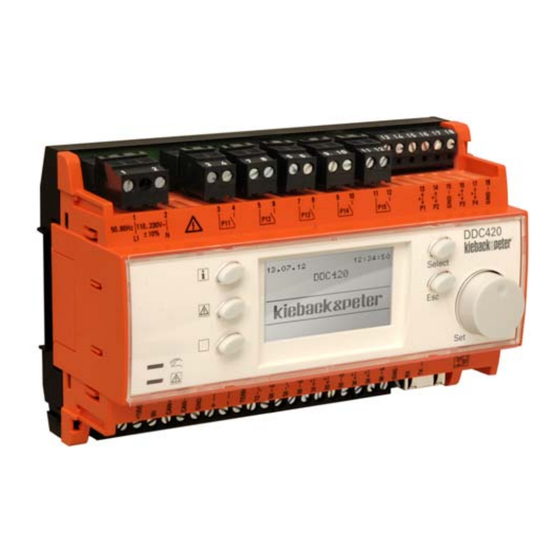

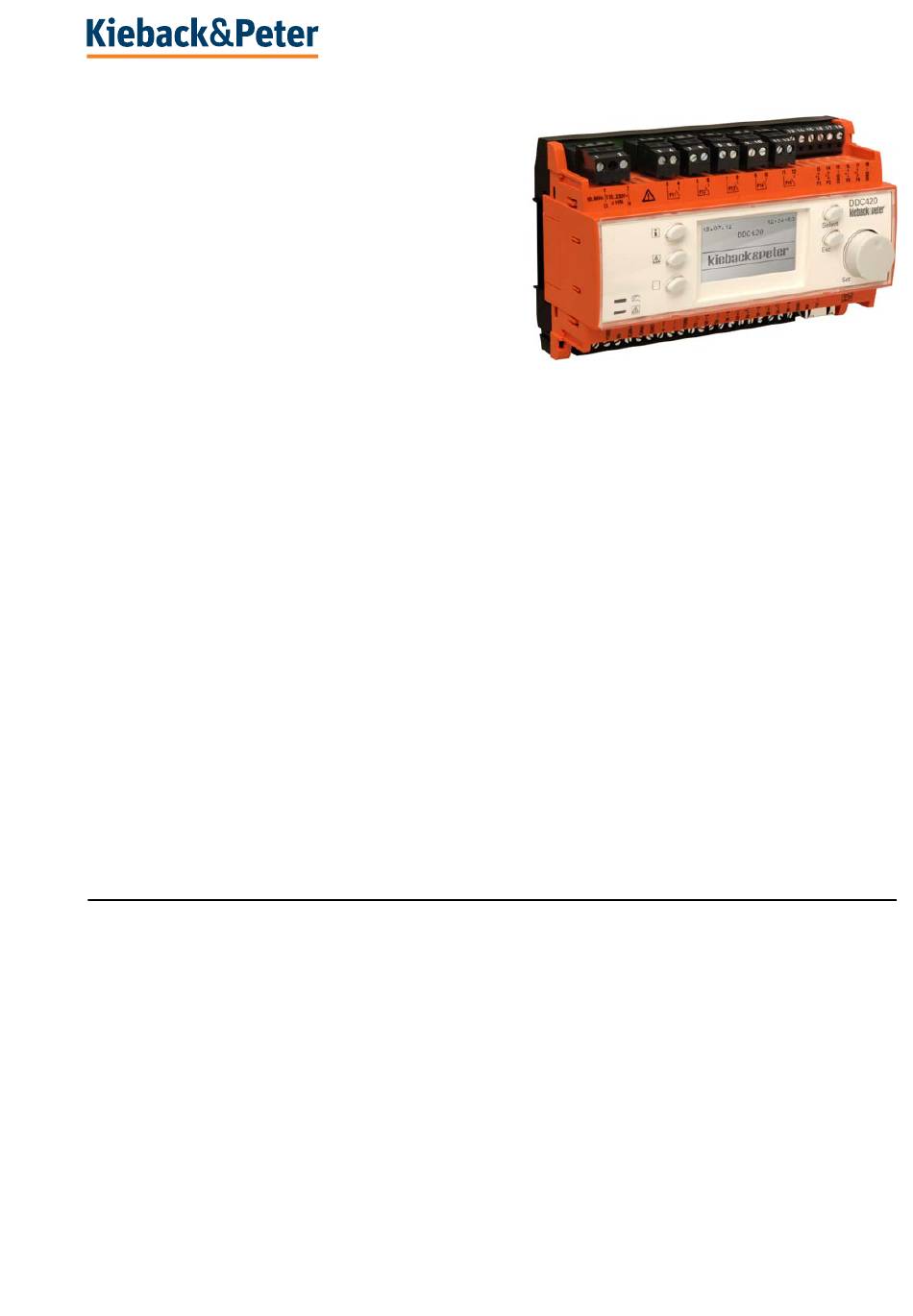

DDC420 Automationsstation
Anwendung
Heizungs-, Lüftungs- und Klimaanlagen können mithilfe
der Automationsstation DDC420 geregelt, gesteuert,
überwacht und optimiert werden.
Zur flexiblen Erweiterung mit Ein- und Ausgabemodulen
und Raumbedien-Modulen stellt die DDC420 einen
Feldbus zur Verfügung.
Über eine integrierte Ethernet-Schnittstelle stellt die
DDC420 einen Web-Server zur Verfügung, der Visuali-
sierung, Fernbedienung und Datensicherung über einen
Web-Browser ohne zusätzliche Software ermöglicht.
Schnelle und einfache Konfiguration, Verwaltung und Inbetriebnahme mit dem Projektierungstool Designer:
Durch Setzen von Anlagenmakros ist die DDC420 komplett konfiguriert, die zugehörigen DDC-Softwareobjekte
gesetzt, die Parameter eingestellt, sowie die Ein- und Ausgangssignale zugeordnet.
Weitere Hauptmerkmale der DDC420:
Natives BACnet® nach DIN EN ISO 16484-5 (BACnet® Server, BACnet® Client),
BACnet-IP und BACnet MS/TP ermöglicht z. B. Kommunikation mit GLT über Ethernet oder Modem.
Anzeige auf grafischem, beleuchtetem Display
Bedienung mit Dreh-Drückknopf und Funktionstasten
Wochenprogramm und Jahresprogramm
Speichern und Visualisieren von Trenddaten
Anzeige und Veränderung von Anlagenwerten in verschiedenen passwortgeschützten Bedienebenen;
kundenspezifische Klartexte für jeden Parameter
Benutzerführung in 12 Sprachen (Tschechisch, Deutsch, Englisch, Spanisch, Französisch, Ungarisch,
Italienisch, Lettisch, Niederländisch, Polnisch, Russisch und Schwedisch)
3 Regelkreise für Heizung oder 2 Regelkreise für Lüftung, erweiterbar durch Hard- und Softwareobjekte
Protokollierung von Störmeldungen mit Datum und Uhrzeit
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)............................................................................................................5
Abmessungen........................................................................................................................................................6
Anschließbare Module ...........................................................................................................................................7
Anschluss ..............................................................................................................................................................7
Spannungsversorgung Feldbus...........................................................................................................................11
Montage...............................................................................................................................................................12
Demontage ..........................................................................................................................................................12
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Produktbeschreibung
DDC420
2.70-10.420-01-DE | 2023-07-10
J
Seite

Werbung

loading

Inhaltszusammenfassung für Kieback&Peter DDC420

  • Seite 1 Web-Browser ohne zusätzliche Software ermöglicht. Schnelle und einfache Konfiguration, Verwaltung und Inbetriebnahme mit dem Projektierungstool Designer: Durch Setzen von Anlagenmakros ist die DDC420 komplett konfiguriert, die zugehörigen DDC-Softwareobjekte gesetzt, die Parameter eingestellt, sowie die Ein- und Ausgangssignale zugeordnet. Weitere Hauptmerkmale der DDC420: ■...
  • Seite 2 Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Dokument enthält Informationen zu Montage und Inbetriebnahme des Produktes "DDC420". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Dokument gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Dokumentes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.
  • Seite 3 ■ RS485 für BACnet MS/TP: DDC420 ist BACnet MS/TP Master 8 Geräte (DDC420 + 7 externe Geräte), 1000 m, bis zu 115 kBaud, Routing nach BACnet/IP Anzeigen hinterleuchtetes Grafikdisplay, LED "Meldungen" für Störmeldung und LED "Hand" für frei programmierbare Meldungen Bedienung Dreh-Drückknopf [Set];...
  • Seite 4 Produktbeschreibung DDC420 Montage Hutschiene TH 35x7.5 in geschlossenem Gehäuse Dieses Gerät ist vorgesehen für den Einbau in ein Wandgehäuse oder Schaltschrank der Schutzklasse I oder II. Abmessungen BxHxT mm 143,5 x 90 x 67 Gewicht ca. 0,345 kg Fühlertypen Fühlertyp Messbereich 0(2)..10 V...
  • Seite 5 99 Automationsstationen bedienen. HW-103455 Einbaurahmen DDC420 ■ Installationsraum: einreihig, 216 mm (12 TE, IP44), z. B. 1 DDC420 und 1 FBU Z180 Gehäuse für Wandaufbau ■ Installationsraum: einreihig, 324 mm (18 TE, IP65), z. B. 1 DDC420, 2 FBU und...
  • Seite 6 ■ Ausschnitt Vorderseite: passend für TPC35 ■ Tragschiene Rückseite: einreihig, 414 mm breit (23 TE), z. B. 1 DDC420, 3 FBU und 3 TE frei ■ Z62 mit DDC420 und TPC35 können Sie als Austausch für einen MRP mit SP im KA-Rahmen verwenden.
  • Seite 7 Bis zu drei Ein- und Ausgabemodule (Feldbusmodule) und zusätzlich bis zu drei Raumbedienmodule können Sie an der DDC420 anschließen. Feldbusmodule ■ FBU410 ■ FBM(0)18 ■ FBM(0)24 ■ FBS51/04, maximal einmal an der DDC420 installierbar Raumbedienmodule ■ RBW201-C ■ RBW202-C ■ RBW204-C ■ RBW205-C ■...
  • Seite 8 Produktbeschreibung DDC420 Anschluss Sensoren und Aktoren 0..10VDC 24V 0V Y 24V 0V b KP10 ACHTUNG Halten Sie die nach Anschlussplan vorgegebene GND-Beschaltung ein (Y GND, K GND, B GND). Bei abweichenden GND-Beschaltungen können Messwert-Verfälschungen auftreten. ACHTUNG Eine negative Eingangsspannung an einem Messkanal führt zu einer signifikanten Beeinflussung aller Eingänge.
  • Seite 9 Produktbeschreibung DDC420 ACHTUNG Schützen Sie Ihren Datenverkehr vor dem Zugriff durch fremde Personen. Verwenden Sie nur sichere Lösungen für die Verbindung mit öffentlichen Netzwerken (VPN). ACHTUNG Um Ihre Daten, Geräte und Anlagen vor unerlaubten Zugriffen zu schützen, verwenden Sie sichere Passwörter.
  • Seite 10 Installieren Sie am Anfang und am Ende des RS485-Busses einen Abschlusswiderstand von ca. 120 Ohm zwischen den beiden Datenleitungen (+ und -) In die DDC420 ist ein Widerstand von 120 Ohm integriert. Er kann durch eine Brücke zwischen den Klemmen "25" A(-) und "26" TERM aktiviert werden.
  • Seite 11 Die mögliche maximale Kabellänge des RS485-BUS beträgt 1000 m bei 115200 Baud und max. 1200m bei 78600 Baud. ■ Maximal können bis zu 8 Geräte (DDC420 + 7 externe Geräte) an einem BUS-Segment betrieben werden. ■ Die Linientopologie ist für den RS485-BUS zu beachten.
  • Seite 12 Gefahr von tödlichem Stromschlag Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. ACHTUNG Wird die DDC420 in Zwischendecken montiert, ist die maximale zulässige Umgebungstemperatur nur noch 45 °C. Eine Montage in Bodentanks oder Ähnlichen ist nicht zulässig.
