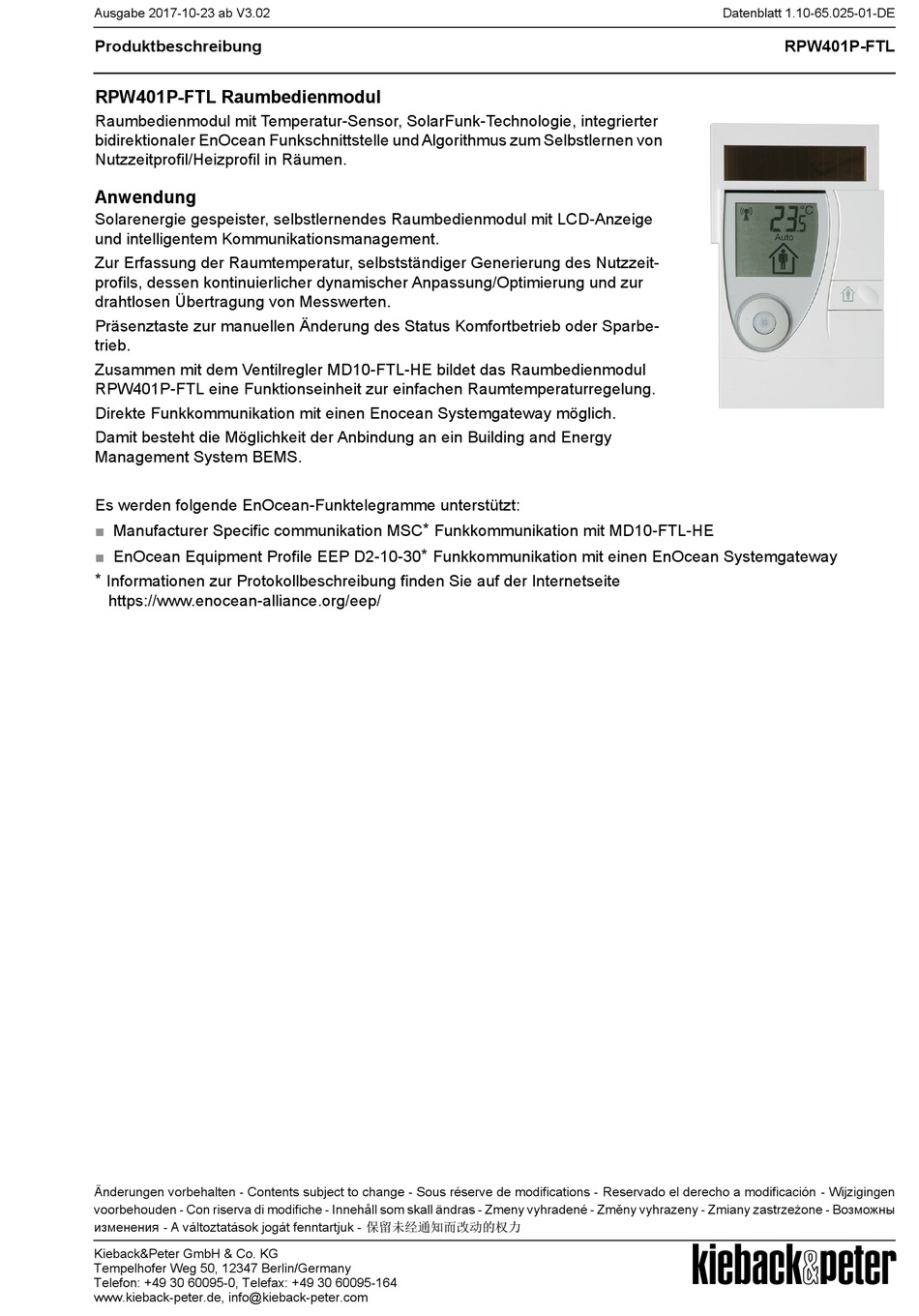

Ausgabe 2017-10-23 ab V3.02
Produktbeschreibung

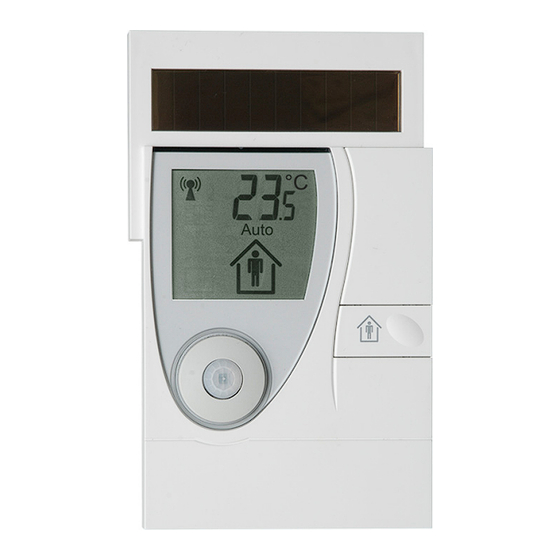

RPW401P-FTL Raumbedienmodul
Raumbedienmodul mit Temperatur-Sensor, SolarFunk-Technologie, integrierter
bidirektionaler EnOcean Funkschnittstelle und Algorithmus zum Selbstlernen von
Nutzzeitprofil/Heizprofil in Räumen.
Anwendung
Solarenergie gespeister, selbstlernendes Raumbedienmodul mit LCD-Anzeige
und intelligentem Kommunikationsmanagement.
Zur Erfassung der Raumtemperatur, selbstständiger Generierung des Nutzzeit-
profils, dessen kontinuierlicher dynamischer Anpassung/Optimierung und zur
drahtlosen Übertragung von Messwerten.
Präsenztaste zur manuellen Änderung des Status Komfortbetrieb oder Sparbe-
trieb.
Zusammen mit dem Ventilregler MD10-FTL-HE bildet das Raumbedienmodul
RPW401P-FTL eine Funktionseinheit zur einfachen Raumtemperaturregelung.
Direkte Funkkommunikation mit einen Enocean Systemgateway möglich.
Damit besteht die Möglichkeit der Anbindung an ein Building and Energy
Management System BEMS.
Es werden folgende EnOcean-Funktelegramme unterstützt:
■
Manufacturer Specific communikation MSC
■
EnOcean Equipment Profile EEP D2-10-30
*
Informationen zur Protokollbeschreibung finden Sie auf der Internetseite
https://www.enocean-alliance.org/eep/
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
*
Funkkommunikation mit MD10-FTL-HE
*
Funkkommunikation mit einen EnOcean Systemgateway
Datenblatt 1.10-65.025-01-DE
RPW401P-FTL
