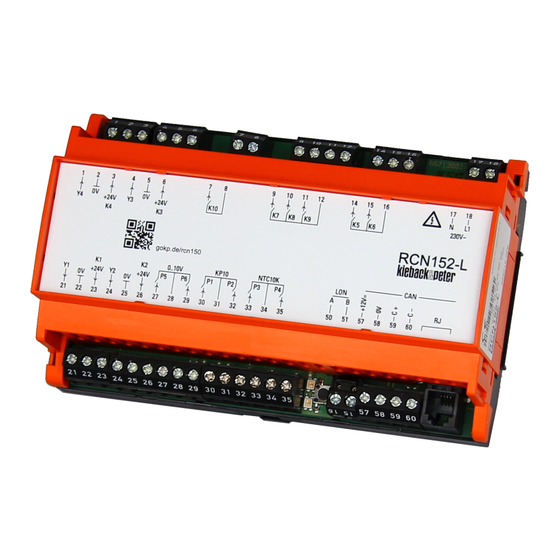

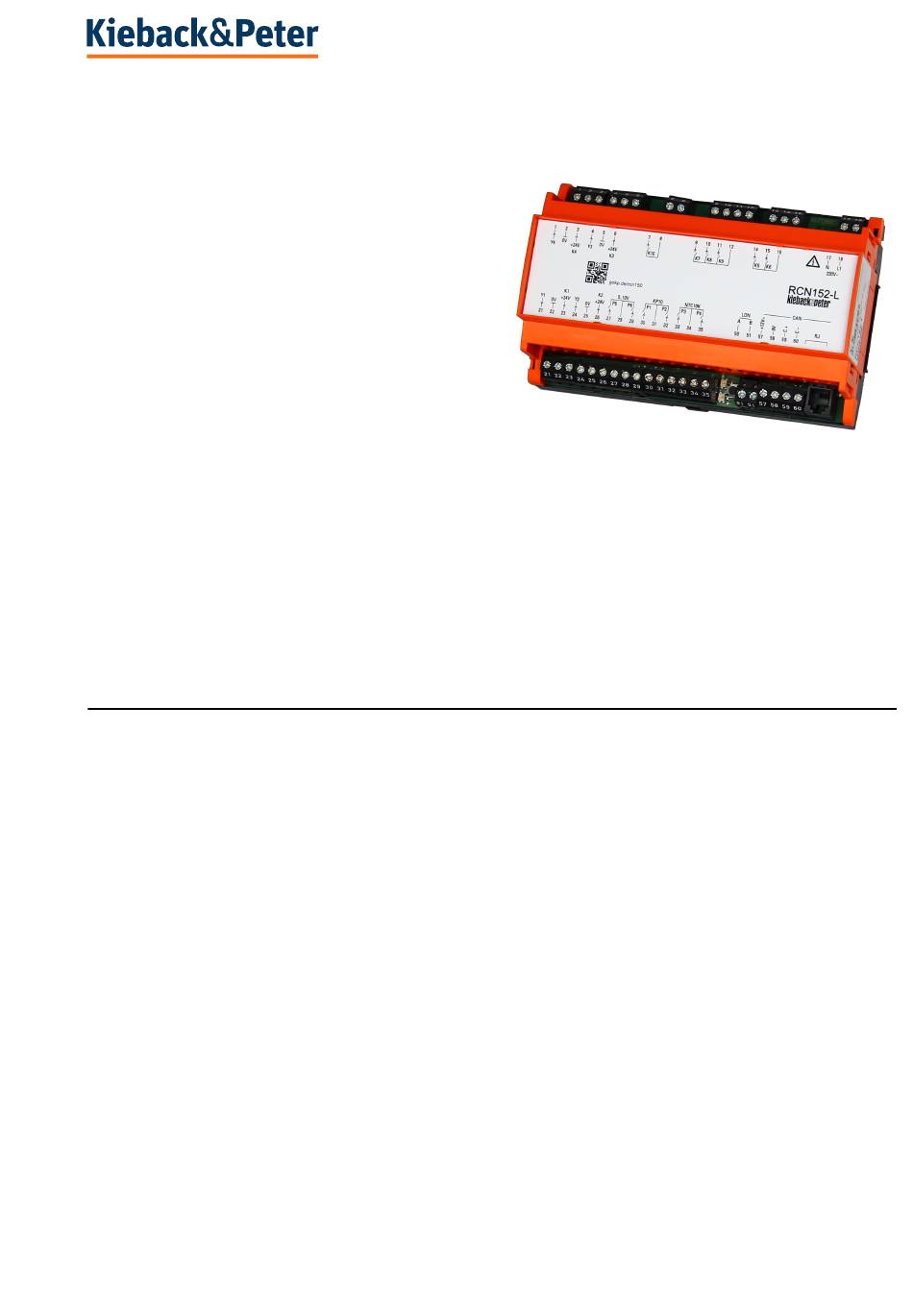

RCN152-L, RCN150-L Raumregler
Anwendung
Der RCN152-L, RCN150-L ist ein Raumregler für den
autarken Einsatz oder im LON-Netzwerk.
Zur direkten Kommunikation mit weiteren LON-Kompo-
nenten verfügt der RCN152-L, RCN150-L über eine
integrierte LON FTT10 Schnittstelle. Der Raumregler
RCN152-L, RCN150-L kann mit Bedienmodulen ergänzt
werden.
Der Raumregler RCN152-L, RCN150-L entspricht dem
LON Works Standard 2.0. Somit fallen bei der Kommis-
sionierung keine Kosten in Form von LON Works Credits
an.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Kompatibilität .......................................................................................................................................................4
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................4
Abmessungen......................................................................................................................................................5
Anschluss ............................................................................................................................................................5
Anschlussbeispiele ..............................................................................................................................................6
Montage.................................................................................................................................................................9
Demontage ..........................................................................................................................................................10
Netzwerkinstallation.............................................................................................................................................11
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Produktbeschreibung
RCN152-L, RCN150-L
2.80-10.152-01-DE | 2019-11-07
K
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter RCN152-L
Inhaltszusammenfassung für Kieback&Peter RCN152-L
-
Seite 1: Inhaltsverzeichnis
Produktbeschreibung RCN152-L, RCN150-L RCN152-L, RCN150-L Raumregler Anwendung Der RCN152-L, RCN150-L ist ein Raumregler für den autarken Einsatz oder im LON-Netzwerk. Zur direkten Kommunikation mit weiteren LON-Kompo- nenten verfügt der RCN152-L, RCN150-L über eine integrierte LON FTT10 Schnittstelle. Der Raumregler RCN152-L, RCN150-L kann mit Bedienmodulen ergänzt werden. -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "RCN152-L, RCN150-L". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Technische Daten
Produktbeschreibung RCN152-L, RCN150-L Artikel RCN152-L Raumregler mit 6 Eingängen und 10 Ausgängen RCN150-L Raumregler mit 6 Eingängen und 4 Ausgängen Technische Daten Nennspannung 110..230 V AC ± 10 %; 50..60 Hz; 23 VA (Eigenverbrauch <1 W) ■ Einschaltstrom: 50 A / 230 V AC; 1 ms Eingänge... -
Seite 4: Kompatibilität
Verbindungsleitung Raumbedienmodul und Raumregler (10 m) Z178/2 Adapter RJ9 Stecker-Klemmblock 4polig (15 cm) HW-102290 Halbleiterrelais Eingangsspannung 18..36 V AC/DC HW-103465 Leergehäuse für Wandaufbau (8TE/IP30) Z180 Gehäuse für Wandaufbau ■ Installationsraum: einreihig, 324 mm (18 TE), RCN152-L, RCN150-L 2.80-10.152-01-DE | 2019-11-07 Seite 4 / 12... -
Seite 5: Abmessungen
Produktbeschreibung RCN152-L, RCN150-L Abmessungen 143,5 60,0 Anschluss RCN152-L 24V~/ 24V~/ 24V~/ 230 V ~ 230V~ 230 V~ 230V~ 3 A (2 A) 3 A (2 A) +24V +24V 10 A Y4 0V Y3 0V K7 K8 K9 K5 K6 21 22... -
Seite 6: Anschlussbeispiele
Produktbeschreibung RCN152-L, RCN150-L Ausgänge ► Verwenden Sie an den vorgegebenen Anschlüssen je entweder K1..K4 oder Y1..Y4. K1, K2; BA: Thermostellantrieb oder 3-Punkt-Stellantrieb; 24 V DC, 400 mA Y1, Y2 AA: 0..10 V, Ventil- oder Klappensteuerung; maximal 2,5 mA; 24 V DC, 1 W Spannungsversorgung Σ ≤ 2W K3, K4;... - Seite 7 Produktbeschreibung RCN152-L, RCN150-L RCN152-L - 2x Antrieb analog 24 V DC - Lüfter analog / Lüfter stufig 230 V AC - Lüftungsklappe 24 V DC 230V~ 0..10V 0..10V St.1 +24V K7 K8 K9 K5 K6 21 22 24 25 26 27 28 29...
- Seite 8 Produktbeschreibung RCN152-L, RCN150-L Messwertgeber 21 22 24 25 26 27 28 29 30 31 32 33 34 35 50 51 57 58 59 60 +24V +24V KP10 TDF14 21 22 24 25 26 27 28 29 30 31 32 33 34 35...
-
Seite 9: Montage
Produktbeschreibung RCN152-L, RCN150-L Montage WARNUNG Gefahr von tödlichem Stromschlag Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. TH 35-7.5 Seite 9 / 12 2.80-10.152-01-DE | 2019-11-07... -
Seite 10: Demontage
Produktbeschreibung RCN152-L, RCN150-L Demontage WARNUNG Gefahr von tödlichem Stromschlag Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. 2.80-10.152-01-DE | 2019-11-07 Seite 10 / 12... -
Seite 11: Netzwerkinstallation
Service LED Bedeutungen der "Service-LED" (2) ■ LED blinkt rot-grün: "Service-PIN" (1) gedrückt ■ LED blinkt rot: RCN152-L, RCN150-L nicht kommissioniert ■ LED leuchtet grün: RCN152-L, RCN150-L kommissioniert ■ Online-Installation am Raum-Bedienmodul RBW20x-C oder RBW30x-C: Der technolon®-Raumregler kann auch komfortabel und zeitsparend direkt am Raum-Bedien- modul mit Hilfe eines Magneten (3) identifiziert werden. - Seite 12 Produktbeschreibung RCN152-L, RCN150-L 2.80-10.152-01-DE | 2019-11-07 Seite 12 / 12...
