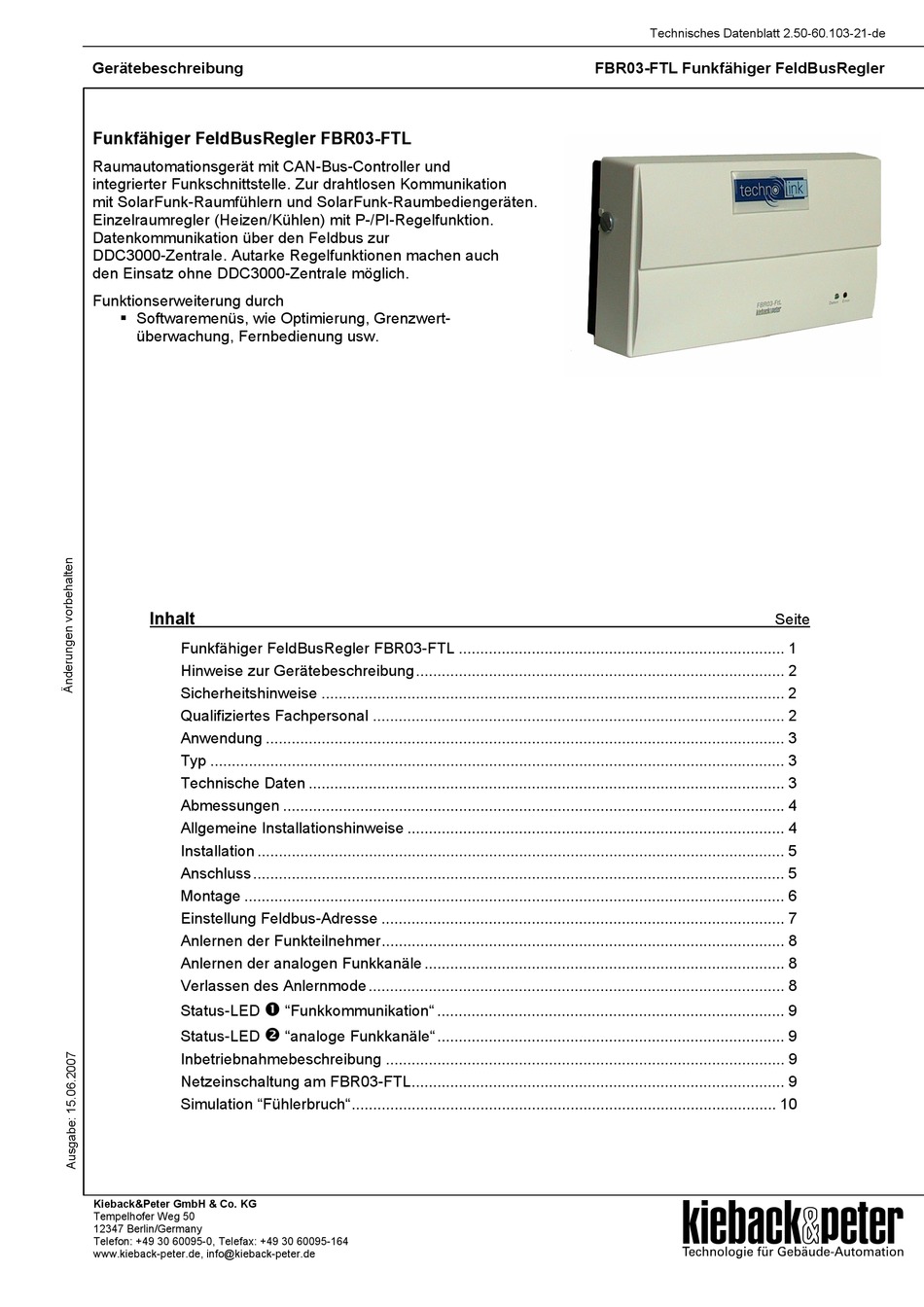

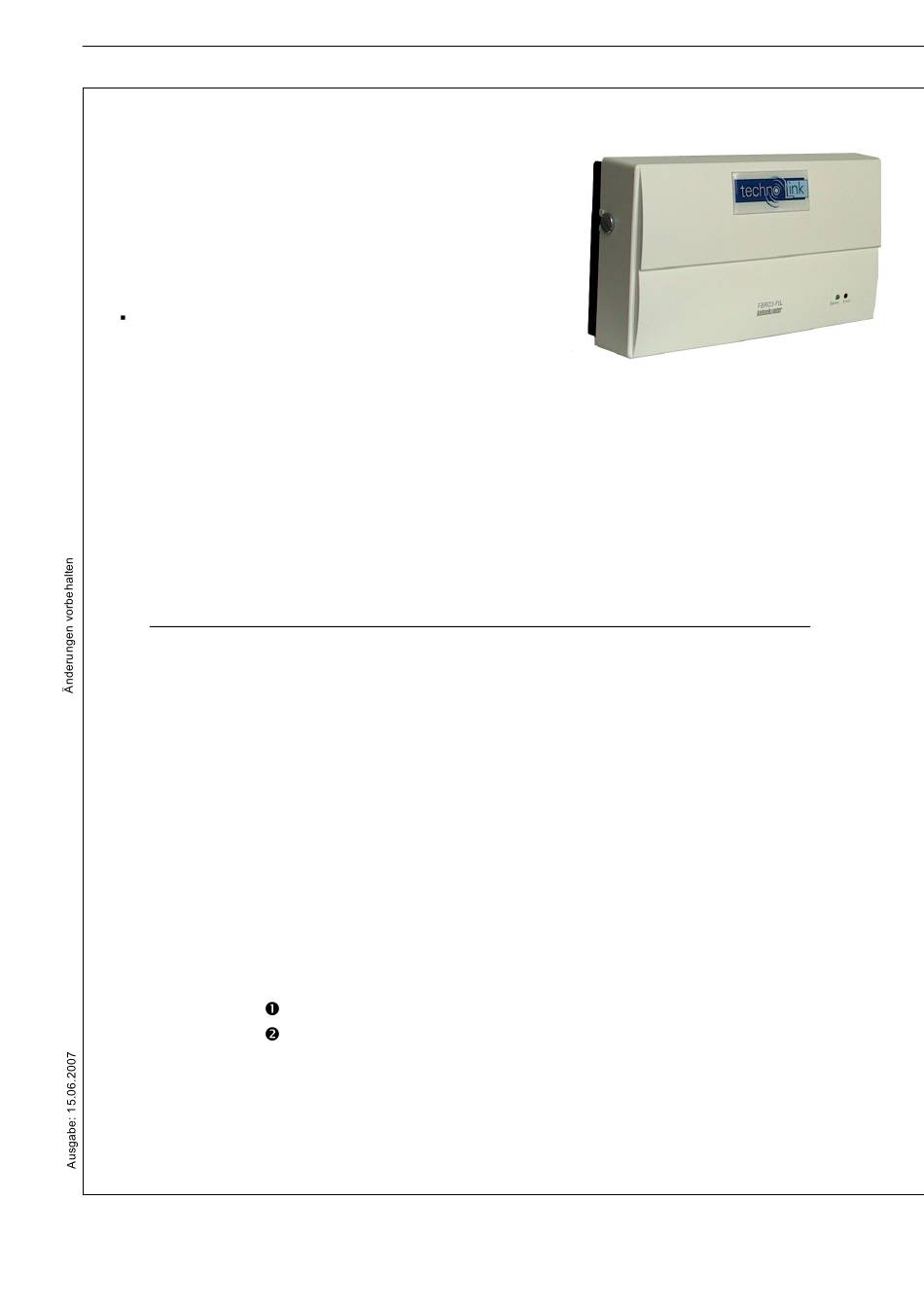

Gerätebeschreibung

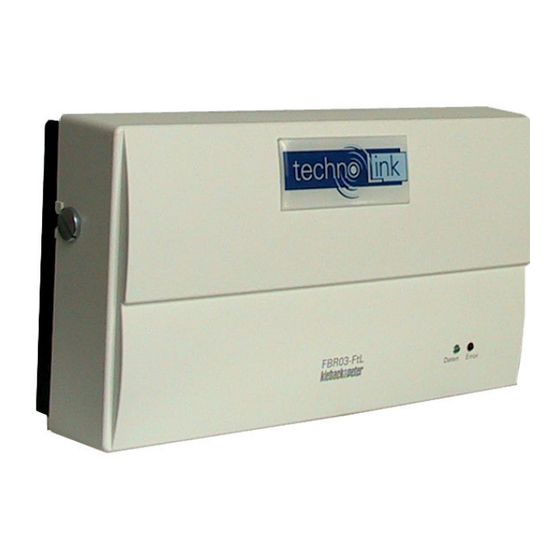

Funkfähiger FeldBusRegler FBR03-FTL
Raumautomationsgerät mit CAN-Bus-Controller und
integrierter Funkschnittstelle. Zur drahtlosen Kommunikation
mit SolarFunk-Raumfühlern und SolarFunk-Raumbediengeräten.
Einzelraumregler (Heizen/Kühlen) mit P-/PI-Regelfunktion.
Datenkommunikation über den Feldbus zur
DDC3000-Zentrale. Autarke Regelfunktionen machen auch
den Einsatz ohne DDC3000-Zentrale möglich.
Funktionserweiterung durch
Softwaremenüs, wie Optimierung, Grenzwert-
überwachung, Fernbedienung usw.
