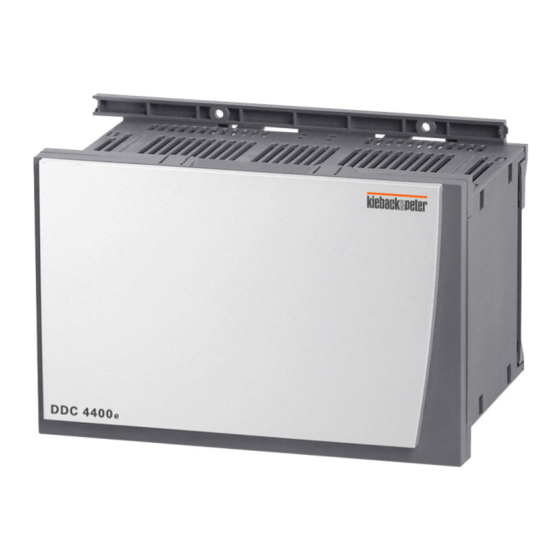

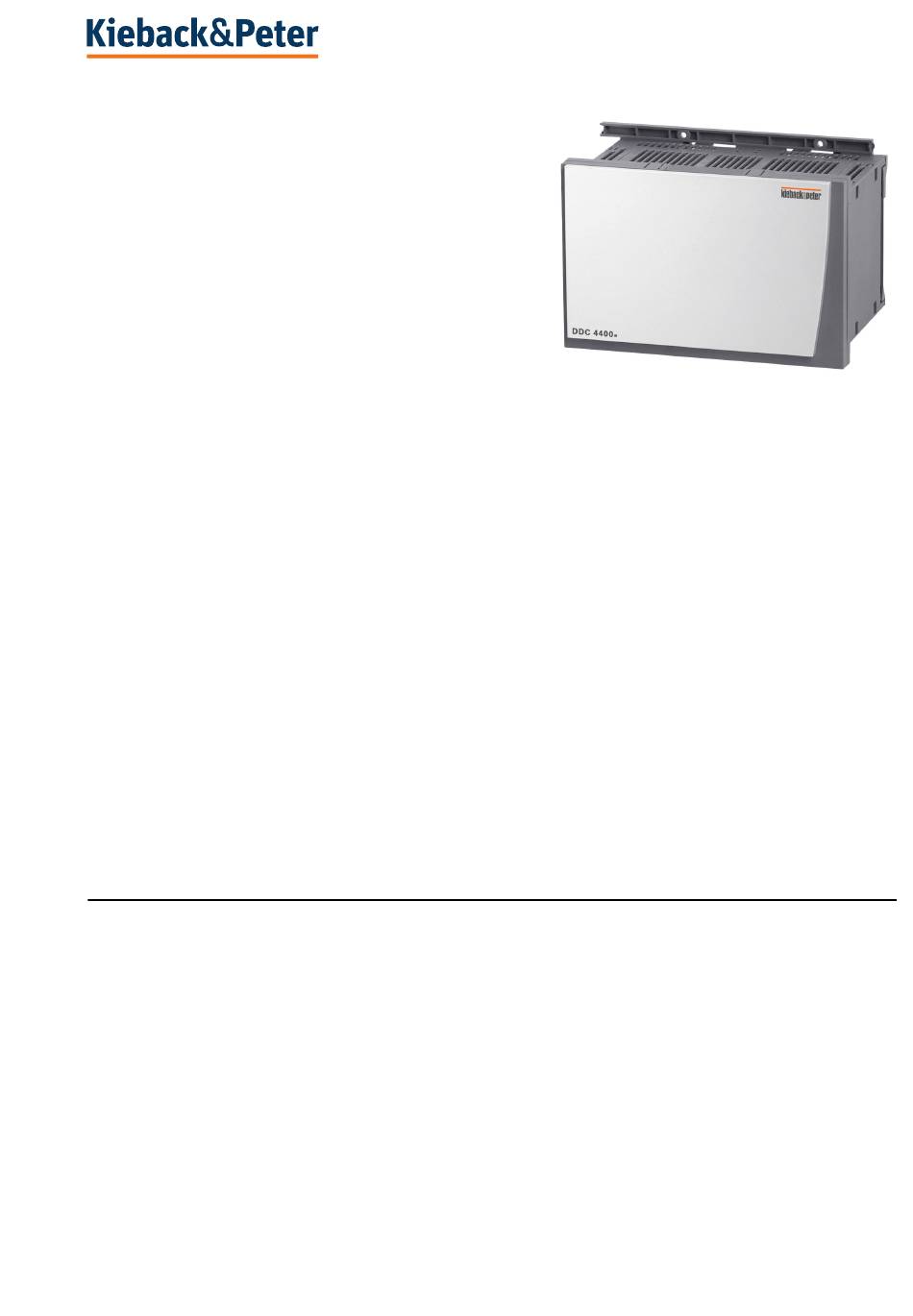

DDC4400e Automationsstation
Anwendung
Automationsstation mit BACnet-Kommunikation
■
Autonome Station für Regel-, Optimierungs-, Steuerungs-
und Überwachungsfunktionen
■
Für jeden Parameter kundenspezifische Klartexte möglich
■
Direktanschluss der Ein- und Ausgangssignale
■
12 DDC-Regelanlagen für Lüftung oder 24 für DDC-Regel-
anlagen für Heizung, erweiterbar durch Softwareobjekte
■
SPS-Funktionen frei und als feste Makros (Hardwareob-
jekte)
■
Softwareobjekte zur Steigerung der Energieeffizienz und
Energieoptimierung
■
Kommunikation
–
Über TCP/IP, Ethernet-Kabel (min. Cat5, 10/100 Mbit) damit Nutzung
bestehender Infrastruktur möglich
–
Integrierte Fernbedienung durch PC mit Browser ohne Zusatzsoftware oder mobile Endgeräte
–
Natives BACnet nach DIN EN ISO 16484-5, BACnet-IP und BACnet MS/TP
–
Bis zu 99 Automationsstationen DDC4000 im bidirektionalen Datenaustausch
■
2 Busse (Basis CAN) umschaltbar zwischen Schaltschrankbus und Feldbus zum Anschluss von Feldbusmo-
dulen FBM/FBU oder RBW4xxx oder Schaltschrankbusmodulen BMD/BMA oder SBM
■
Störmeldespeicher, Ereignisprotokollierung mit Datum und Uhrzeit, kommende und gehende Meldungen
werden gespeichert.
■
Weiterleitung von Meldungen auf Drucker, FAX, GSM-SMS und E-Mail.
■
Trendwertspeicher für max. 100.000 Trendpunkte.
■
Konfiguration durch Nutzung von moderner, effektiver Objektstruktur. Damit erheblich verringerter Projektie-
rungsaufwand.
■
Betriebssystem Embedded Linux für bewährten, stabilen Einsatz
■
Funktionskompatibel mit dem Kieback&Peter Automationssystem DDC3000
■
Permanente Systemüberwachung der Bus-Kommunikation und aller angeschlossenen DDC-Komponenten,
Datenaustausch bidirektional möglich.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................6
Einbaumaße ........................................................................................................................................................6
Zubehör (im Lieferumfang enthalten) ..................................................................................................................6
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................6
Anschluss ..............................................................................................................................................................7
Installation..............................................................................................................................................................9
Montage...............................................................................................................................................................10
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Produktbeschreibung
DDC4400e
2.60-10.215-01-DE | 2023-07-10
J
Seite
Werbung
Verwandte Anleitungen für Kieback&Peter DDC4400e
Inhaltszusammenfassung für Kieback&Peter DDC4400e
- Seite 1 Produktbeschreibung DDC4400e DDC4400e Automationsstation Anwendung Automationsstation mit BACnet-Kommunikation ■ Autonome Station für Regel-, Optimierungs-, Steuerungs- und Überwachungsfunktionen ■ Für jeden Parameter kundenspezifische Klartexte möglich ■ Direktanschluss der Ein- und Ausgangssignale ■ 12 DDC-Regelanlagen für Lüftung oder 24 für DDC-Regel- anlagen für Heizung, erweiterbar durch Softwareobjekte ■...
- Seite 2 Sicherheitshinweise Dieses Dokument enthält Informationen zu Montage und Inbetriebnahme des Produktes "DDC4400e". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Dokument gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Dokumentes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.
- Seite 3 Produktbeschreibung DDC4400e Artikel DDC4400e Automationsstation Technische Daten Nennspannung für Automationsstation (Klemme 1 und 21): ■ 24V AC +/- 10 %; 50..60 Hz; 18 VA; 0,75 A oder ■ 24V DC +/-10 %; 9 W; 0,4 A oder ■ 12V DC +/-10 %; 9 W; 0,75 A für binäre Ein- und Ausgänge (Klemme 41 und 61):...
- Seite 4 Produktbeschreibung DDC4400e HINWEIS An beiden CAN-Bussen werden max. 63 Feldbus-Adressen oder max. 16 Schalt- schrankbus-Adressen verwaltetet. Die maximale Anzahl der anschließbaren Ein-Ausgabe-Module ist abhängig von den gewählten Gerätetypen. Weitere Informationen finden Sie in den Projektierungsunterlagen der DDC4000. HINWEIS Die Schnittstelle RS232 oder RS485 wird durch Parametrierung aktiv geschaltet.
- Seite 5 Produktbeschreibung DDC4400e Fühlertypen Fühlertyp Messbereich 0(2)..10 V 0..100 % KP10 -50..+150 °C KP250 -50..+150 °C -50..+150 °C Ni100 -50..+150 °C Ni1000 (DIN) -50..+150 °C Ni1000 (L&G) -50..+150 °C NTC1,8K -50..+150 °C NTC5K -50..+150 °C NTC10K -40..+150 °C NTC10KPRE -50..+150 °C NTC20K -30..+150 °C...
- Seite 6 Produktbeschreibung DDC4400e Abmessungen 14,5 23,8 202,4 105,5 Einbaumaße 3,5 x13 11,3 11,3 +0,5 200,4 Zubehör (im Lieferumfang enthalten) USBSTICK-DDC-MINI USB-Speicherstick Zubehör (nicht im Lieferumfang enthalten) Wandhalterung für Automationsstation DDC3000/DDC4000 Weitere Beschreibungen der Montage sind in dem Montagehinweis 2.85-10.023-99 angegeben (Beilage zum Zubehör Z23).
- Seite 7 Produktbeschreibung DDC4400e Anschluss +24/12VDC 0VDC Y GND 0VDC +24VDC 24VAC 0VAC Y GND B GND B GND B1/Y1 B13/Y13 B2/Y2 B14/Y14 B3/Y3 B15/Y15 B4/Y4 B16/Y16 B5/Y5 B17/Y17 B6/Y6 B18/Y18 B7/Y7 B19//Y19 B8/Y8 B20/Y20 B9/Y9 B21/Y21 B10/Y10 B22/Y22 B11/Y11 B23/Y23 B12/Y12 B24/Y24 B1..B24...
- Seite 8 Produktbeschreibung DDC4400e Anschluss der Sensoren und Aktoren 0..10VDC 24V 0V b 24V 0V Y ϑ ACHTUNG Halten Sie die nach Anschlussplan vorgegebene GND-Beschaltung ein (Y GND, K GND, B GND). Bei abweichenden GND-Beschaltungen können Messwert-Verfälschungen auftreten. ACHTUNG Eine negative Eingangsspannung an einem Messkanal führt zu einer signifikanten Beeinflussung aller Eingänge.
- Seite 9 Produktbeschreibung DDC4400e Installation ACHTUNG Die Netzeinschaltung unparametrierter Produkte kann unvorhergesehene Folgen wie Fehlfunktionen oder Sachschäden verursachen. Führen Sie die Netzeinschaltung erst nach der Geräteeinstellung durch den Inbetrieb- nahme-Techniker durch. CAN-BUS Verwenden Sie zur Verbindung des CAN-Busses ein Kabel mit zwei mal zwei zu jeweils einem Paar verseilte Adern mit Kunststoffisolierung und elektrostatischem Schirm mit mindestens 0,8 mm Aderdurchmesser.
- Seite 10 Produktbeschreibung DDC4400e Montage WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Fronteinbau 3,5x13 BZ 2,9x16 19" KA-Einschubrahmen M 3 x11 M 3 x15 2.60-10.215-01-DE | 2023-07-10...
