MI 3288 EI Tester
eingestellte Timer abgelaufen ist.
Warten Sie, bis sich der Prüfling entladen hat.
❑
Speichern Sie die Ergebnisse (optional).
❑

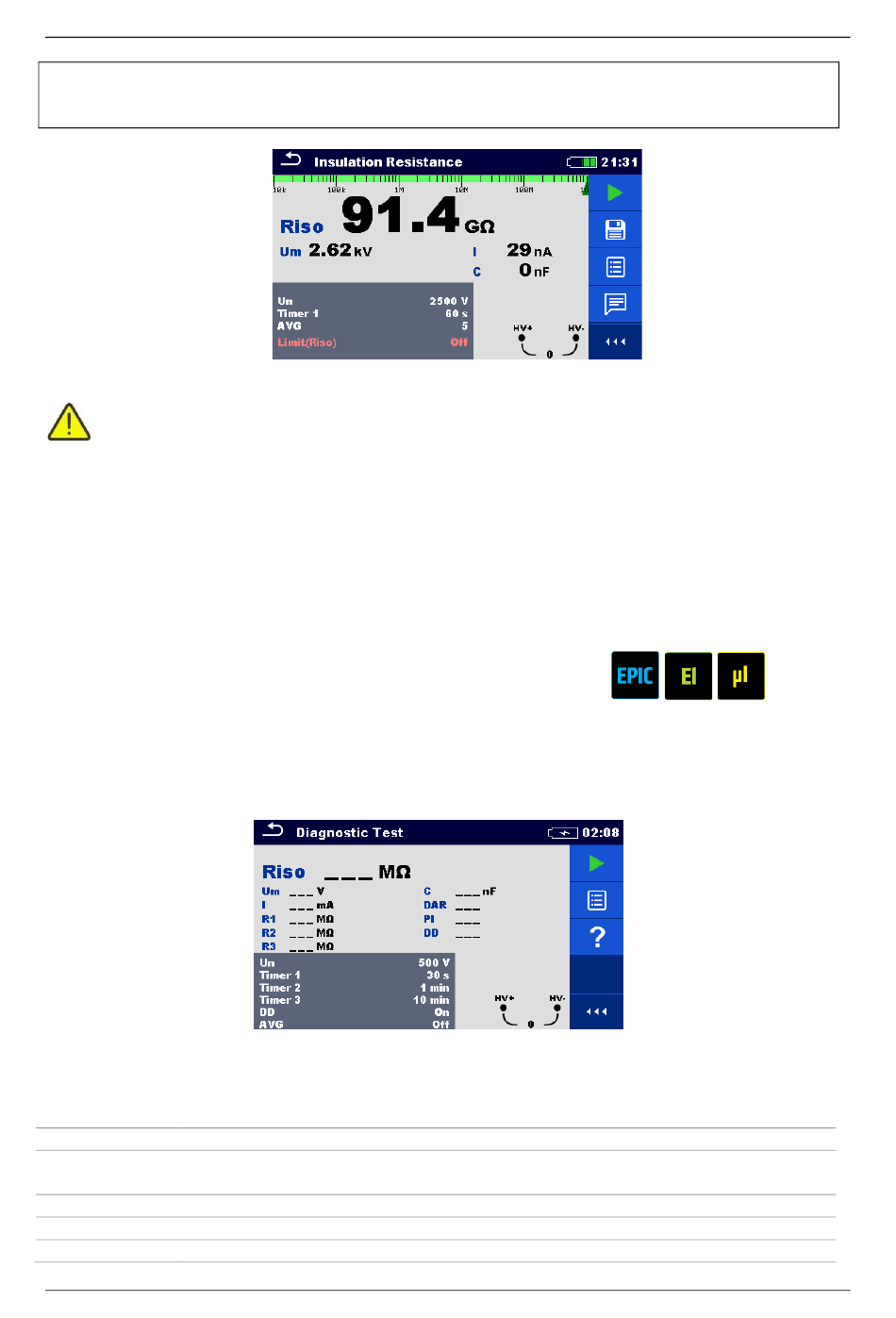

Abbildung 11.38: Beispiel für das Ergebnis einer Isolierungswiderstandsmessung
Warnungen:
Beachten Sie die Sicherheitsvorkehrungen im Kapitel „Warnungen"!
❑
Berühren Sie den Prüfling weder während der Messung noch bevor er vollständig
❑
entladen
Es besteht die Gefahr eines Stromschlags!
Hinweise:
❑ Beachten Sie die angezeigten Warnungen, wenn Sie die Messung starten!
Während der Messung wird auf dem Display ein Hochspannungswarnsymbol angezeigt, um den
❑
Benutzer vor einer potenziell gefährlichen Prüfspannung zu warnen.
Der Kapazitätswert wird während des endgültigen Entladens des Prüflings gemessen.
❑

11.7.2 Diagnosetest

Der Diagnosetest
Isolierungsmaterials. Die Ergebnisse dieses Tests erleichtern die Entscheidung, wann das
Isolierungsmaterial präventiv ausgetauscht werden muss. Der Test kann im Fenster für den
Diagnosetest gestartet werden. Vor dem Durchführen eines Tests können die Parameter
bearbeitet werden.
Testparameter für Diagnosetests
Prüfspannung festlegen: [50 V – 1 kV] Schritt 50 V, und [1 kV – 2.5 kV]
Un
Schritt 100 V
Timer1 Dauer der Messung (s): [Benutzerdefiniert, 5 s - 600 s]
Verzögerung für den Start der PI-Messung (min): [Benutzerdefiniert, 1 min ...
Timer2
100 min]
Timer3 Dauer der Messung (min): [Benutzerdefiniert, 1 min ... 100 min]
DD Festlegen des dielektrischen Entladungstests: [Ein, Aus]
MITTELWERT Zusätzliche Mittelwertbildung für den Ergebniswert: [AUS, 5, 10, 30, 60]
Langzeittest zum
ist ein
Abbildung 11.39: Diagnosetest-Menü
Bewerten der Qualität
99
Tests und Messungen
des geprüften
ist!
