MI 3288 EI Tester
f
..................................... Testfrequenz
set
– Funktionsweise und Platzierung der Prüfspitzen
In Appendix C
Informationen über das Anbringen der Erdungshilfstrom- (H) und Potenzialprüfspitze (S).
Der Test kann über das Fenster für selektive Messungen (Eisenzange) gestartet werden. Vor
dem Durchführen eines Tests können die folgenden Parameter (Testmodus, Zangentyp,
Testfrequenz, Abstand und Grenzwert (Zsel)) bearbeitet werden.

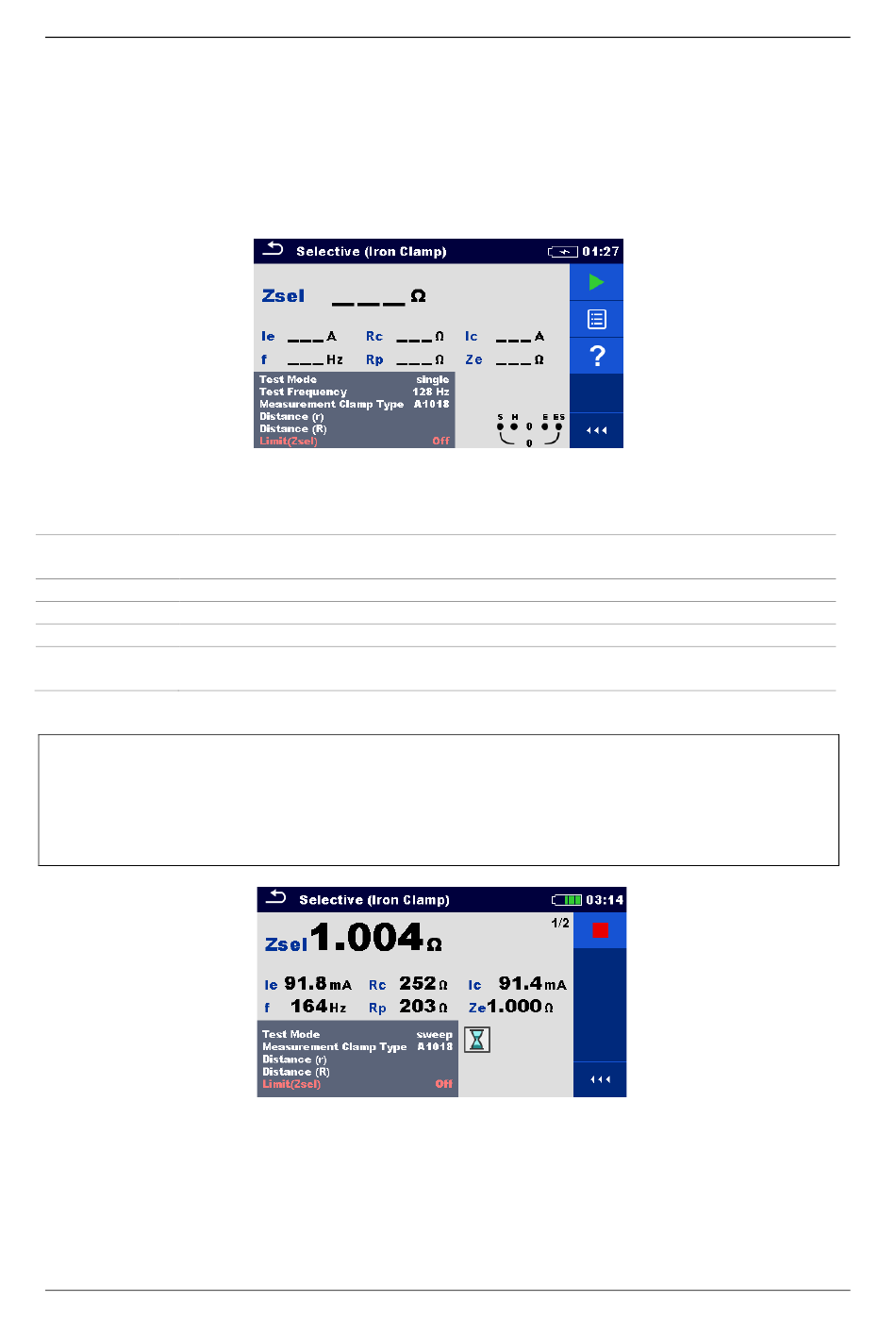

Abbildung 11.10: Menü für selektive Messungen (Eisenzange)
Testparameter für selektive Messungen (Eisenzange):
Prüfmodus: [einzeln]
Testmodus
Testfrequenz
Testfrequenz festlegen: [55 Hz, 82 Hz, 94 Hz, 105 Hz, 111 Hz, 128 Hz, 164
Hz]
Zangentyp
Zangentyp: [A1281]
Abstand zwischen den Prüfspitzen E und S (benutzerdefiniert).
Abstand (r)
Abstand (R)
Abstand zwischen E und Hilfserdungsstab H (benutzerdefiniert).
Auswahl des Grenzwerts: [AUS, Benutzerdefiniert, 0,1 Ω ... 5,00 kΩ]
Grenzwert
(Zsel)
Verfahren für selektive Messungen (Eisenzange):
Wählen Sie die Messfunktion „Selektive Messung (Eisenzange)" aus.
❑
Legen Sie die Testparameter (Frequenz, Abstand und Grenzwert) fest.
❑
Schließen Sie die Prüfleitungen und die Zange an das Gerät und den Prüfling an.
❑
Drücken Sie die Run-Taste, um die Messung zu starten.
❑
Warten Sie, bis die Testergebnisse auf dem Bildschirm angezeigt werden.
❑
Speichern Sie die Ergebnisse (optional).
❑
Abbildung 11.11: Beispiel für das Ergebnis einer selektiven Messung (Eisenzange):
Hinweise:
❑
Beachten Sie die angezeigten Warnungen, wenn Sie die Messung starten!
Hohe Störströme und -spannungen in der Erde könnten die Messergebnisse beeinflussen.
❑
Das Testgerät zeigt in diesem Fall die Warnung „Rauschen" an.
Hinweis (Prüfspitzen):
82
Tests und Messungen
finden Sie weitere
