MI 3288 EI Tester
11.6 DC-Widerstand [R]
DC
Messung
Widerstand
Ω-Messgerät
R
(200mA)
Ω-Messgerät (7mA)
Tabelle 11.9: Mit dem MI 3288 durchführbare DC-Widerstandsmessungen
Vier-Leiter-Kelvin-Methode
Beim Messen von Widerständen <20 Ω wird empfohlen, ein Vier-Leiter-Messverfahren
(Abbildung 11.27) einzusetzen, um eine hohe Genauigkeit zu erreichen. Bei dieser Art von
Messkonfiguration wird der Prüfleitungswiderstand nicht in die Messung einbezogen, sodass
weder eine Kalibrierung noch ein Abgleich der Leitungen erforderlich ist.
Der Messstrom wird mithilfe der Prüfspitzen C1 und C2 durch den unbekannten Widerstand Rx
geleitet. Die Platzierung dieser Prüfspitzen ist nicht entscheidend, sie sollte jedoch stets
außerhalb der Prüfspitzen P1 und P2 liegen. Der Spannungsabfall über Rx wird mit P1 und P2
gemessen, die genau an den zu messenden Punkten platziert werden sollten.
Hinweis zu mangelhaften Anschlüssen:
❑
Die meisten Messfehler werden durch einen mangelhaften oder inkonsistenten Anschluss des
Prüflings verursacht. Es ist unbedingt darauf zu achten, dass der Prüfling über saubere sowie
oxid- und schmutzfreie Kontakte verfügt. Ein hochohmiger Anschluss führt zu Fehlern und kann
verhindern, dass der ausgewählte Strom fließt, da der Widerstand der C1-C2-Schleife hoch ist.
Hinweis:
❑
Das Ohmsche Gesetz besagt, dass der Strom, der durch einen Leiter zwischen zwei Punkten
fließt, direkt proportional zur Potenzialdifferenz oder Spannung zwischen den beiden Punkten
und umgekehrt proportional zum Widerstand zwischen diesen ist. Folgende mathematische
Gleichung beschreibt diese Beziehung:
Hinweis zur thermischen EMK:
❑
Eine Verbindung zwischen zwei verschiedenen Metallen erzeugt eine Spannung, die mit einer
Temperaturdifferenz zusammenhängt (Thermoelement). Das MI 3288 eliminiert den Effekt der
thermischen EMK, indem es den Widerstand in beiden Richtungen des Stromflusses +I und -I
misst.
Testmodus
einzeln
Durchg.
A
DC
V
P2
C2
MI 3288

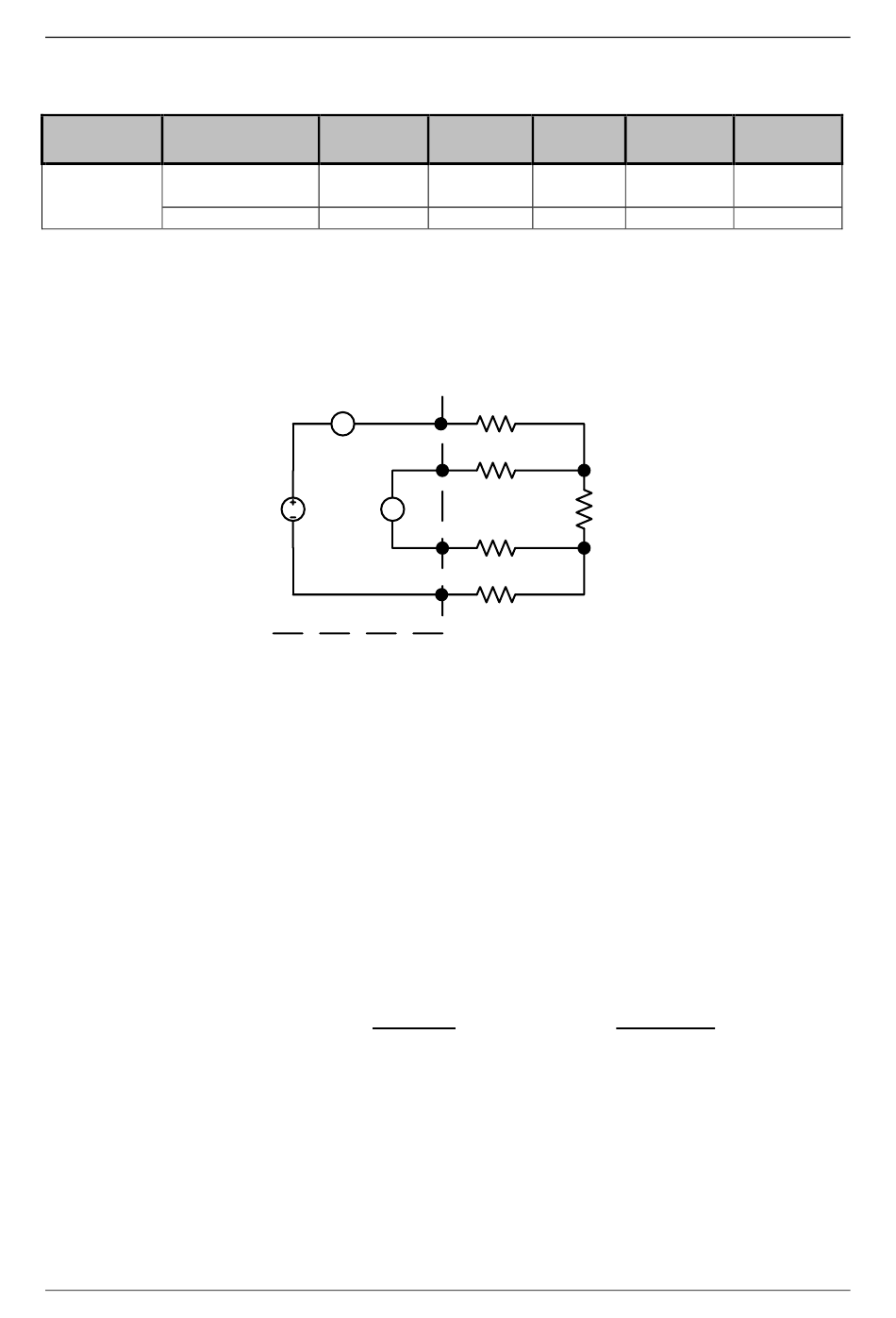

Abbildung 11.27: Vier-Leiter-Kelvin-Methode
[]
[] =
[ℎ]
Test-
Grenzwert Filter
methode
2-Leiter
Ja
4-Leiter
2-Leiter
Ja
C1
Rwire
P1
Rwire
Rwire
Rwire
⇒ [ℎ] =
93
Tests und Messungen
Test
Strom
DC
200 mA
DC
7 mA
Rx
[]
[]
