3.

Werking

Uw Dovre-toestel is uitgerust met een geïntegreerd convectiesysteem. Dit houdt in
dat er tussen de gietijzeren haard en de plaatstalen convectiekast reeds een vrije
luchtdoorstromingopening voorzien is, die dienst doet als convectieruimte.
Wanneer het toestel in werking is, wordt de koude lucht d.m.v. twee ventilatoren door
de luchtspleet, onderaan het toestel aangezogen en om het toestel heen geleid. De
lucht wordt verhit door het gietijzer en vervolgens door de bovenste luchtspleet uit
het toestel geblazen.

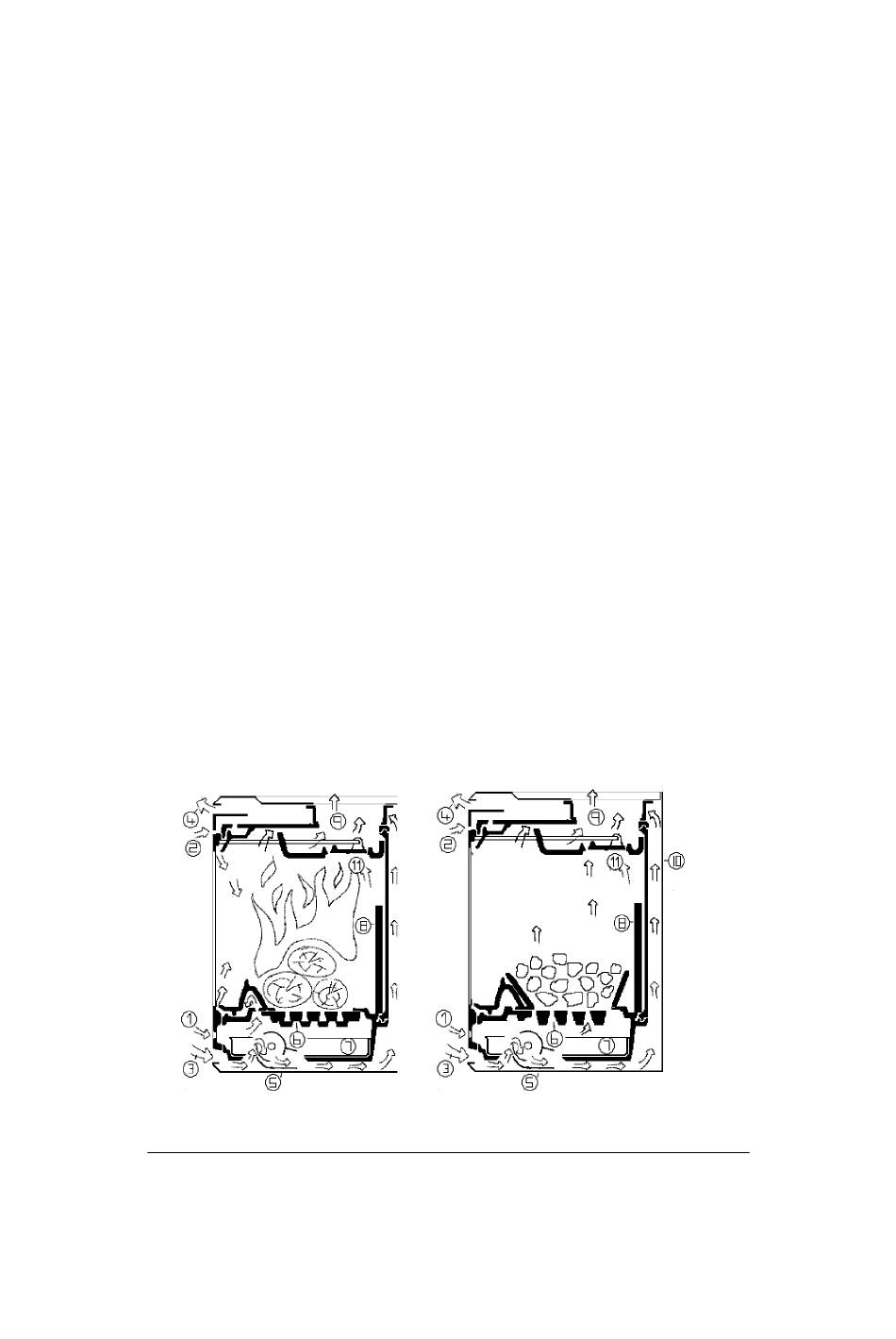

1. inlaatopening primaire verbrandingslucht
2. inlaatopening secundaire verbrandingslucht (gesloten bij het stoken van kolen)
3. inlaatopening convectielucht (koude lucht)
4. uitlaatopening convectielucht (warme lucht)
5. twee ventilatoren voor het versnellen van de convectielucht
6. afsluitbaar stookrooster (indien aanwezig)
7. aslade onder het stookrooster
8. gietijzeren binnenplaat ter bescherming van de achterwand
9. afvoer van de verbrandingsgassen
10. plaatstalen convectiekast
11.klep voor een hoger rendement (opent zich zelf bij openen van de deur).
