D
AT
Multi-Trolley

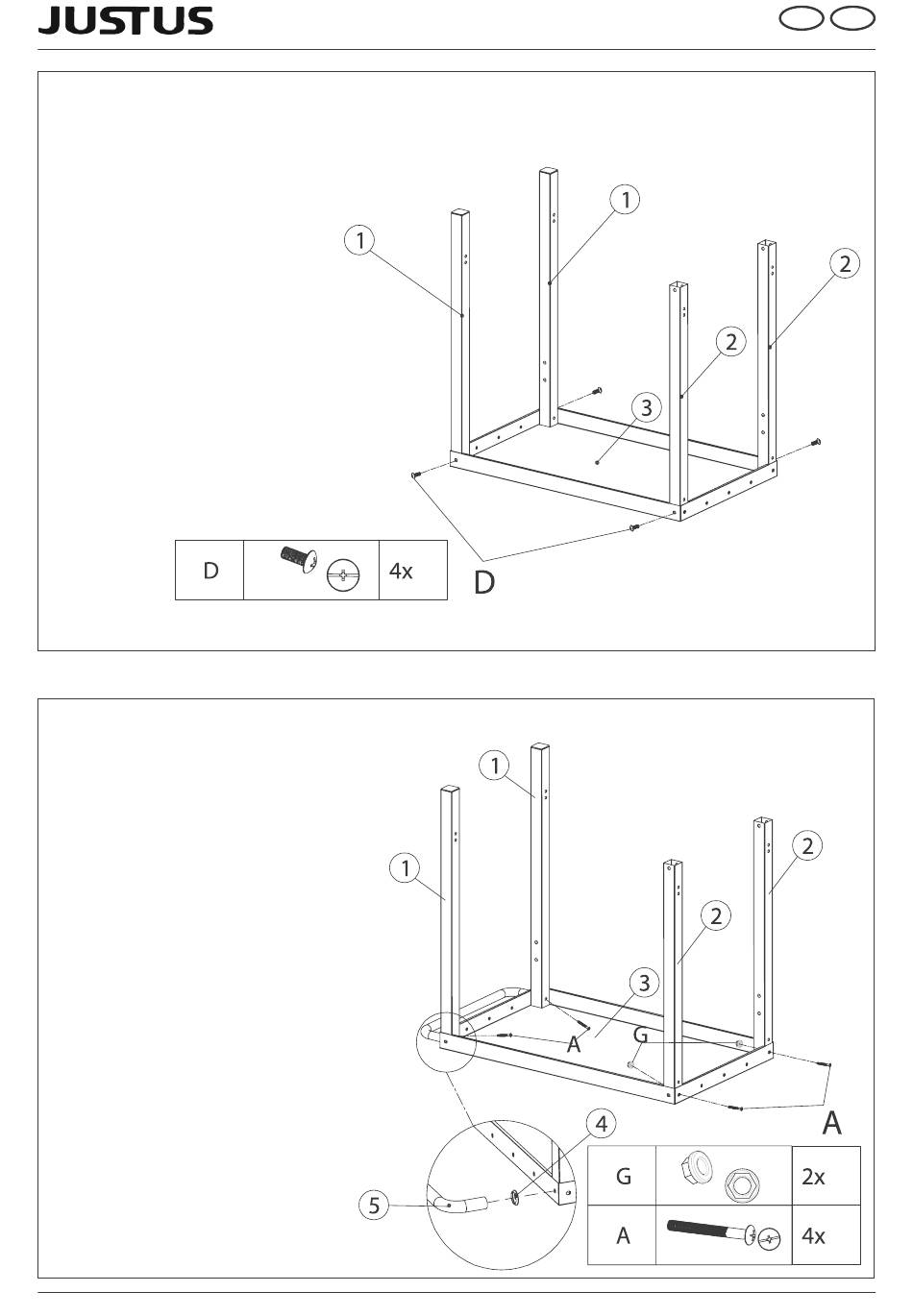

Montageschritt 1
Montieren Sie gemäß nebenstehender Abbildung je 2
Eckstützen rechts (1) und 2 Eckstützen links (2) an der
Unterseite der Deckplatte (3) mit jeweils einer Schraube
M6x12 (D).
Montageschritte 2
2.1 Befestigen Sie gemäß nebenstehender
Abbildung beide Eckstützen links (2) an der
Unterseite der Deckplatte (3) zusätzlich mit
jeweils 1 Flanschmutter (G) und Schraube
M6x60 (A)
2.1 Führen Sie gemäß nebenstehender
Abbildung je 1 Schraube M6x60 (A) durch
beide Eckstützen rechts (1).
2.2 Schieben Sie je 1 Kunststoffscheibe (4)
gemäß nebenstehender Abbildung von außen
über beide Schrauben M6x60 (A).
2.3 Setzen Sie den Griff (5) gemäß
nebenstehender Abbildung von außen
auf beide Schrauben M6x60 (A) mit
Kunststoffscheibe (4).
Ziehen Sie beide Schrauben M6x60 (A)
an und befestigen so den Griff (5) sicher an
der linken Außenseite der Deckplatte (3).
8
