HPI Racing SAVAGE X 4.6 BIG BLOCK Bauanleitung Seite 36

Receiver and Servo Empfänger und Servo Récepteur et servo

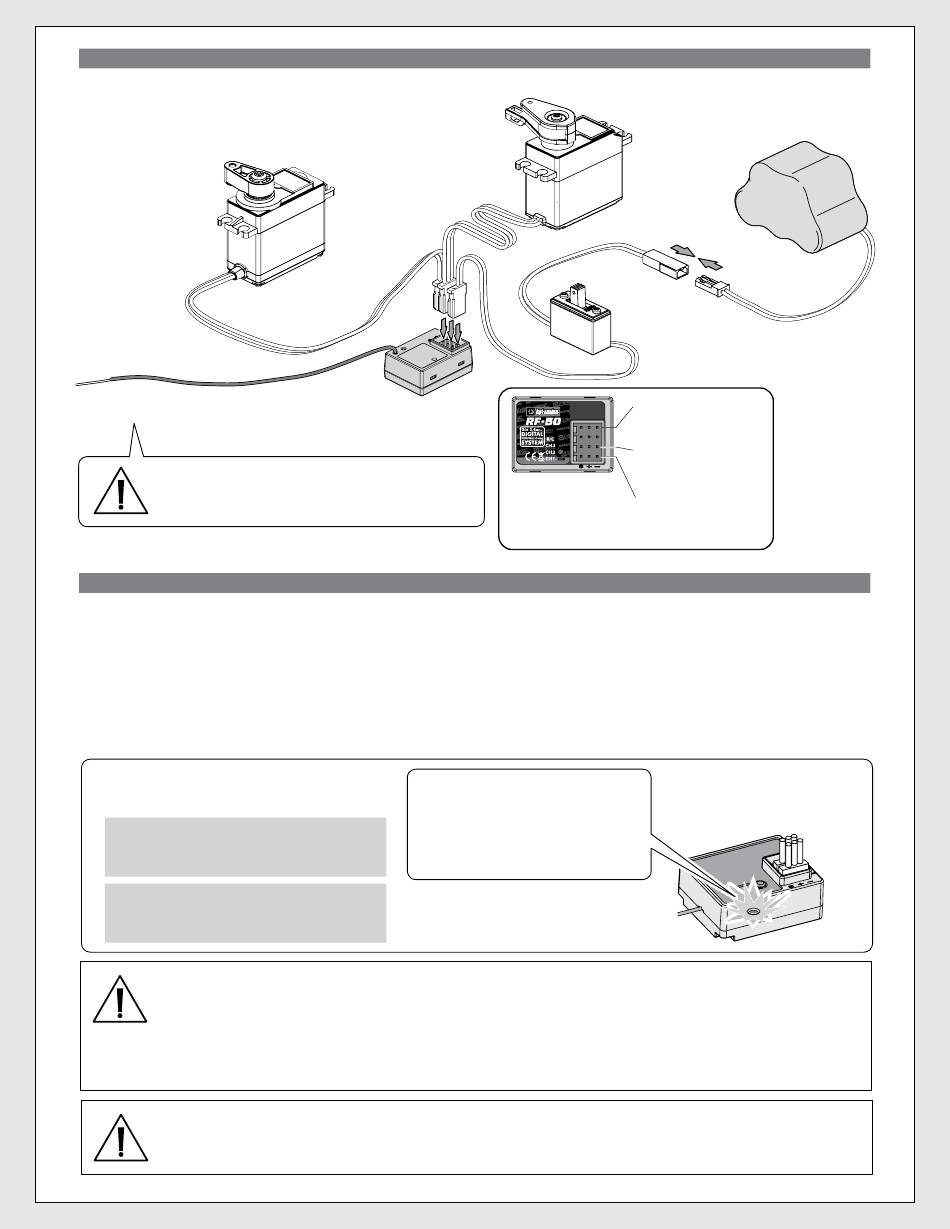

Receiver Connections
Anschluss des Empfängers
Connexions du récepteur
受信機側配線図
Antenna
Antenne
Antenne
アンテナ
Attention
Do not make sharp bends or cut the antenna.
Achtung
Knicken oder kürzen Sie die Antenne auf keinen Fall.
Attention
Ne faites pas d'angles vifs et ne coupez pas l'antenne.
急な角度で折り曲げたり切らないでください。
注 意
Fail Safe Fail-Safe Sécurité intégrée
This car has a built-in fail safe system. If the radio glitches, because of interference or the car goes out of range, the servo will apply the brakes to protect your
car. The fail safe system has been setup at the factory, but you should become familiar with the function of the fail safe and check the operation before running.
Dieses Auto ist von Werk aus mit einer Fail-Safe Einheit ausgestattet. Falls es zu Empfangsproblemen kommt, weil Funkstörungen auftreten oder das Auto die
Reichweite des Senders verläßt, wird das Auto automatisch bremsen. Die Fail-Safe Einheit ist von Werk aus eingestellt. Sie sollten allerdings lernen, wie man
diese einstellt und sie vor jeder Fahrt überprüfen.
Ce véhicule possède un système de sécurité intégré. Si la radio tombe en panne, du fait des interférences ou qu'elle se trouve hors de portée, le servo action-
nera les freins pour protéger votre véhicule.
Le système de sécurité intégré a été réglé en usine, mais vous devez vous familiariser avec son fonctionnement et vérifier qu'il marche correctement avant
utilisation.
本製品のR/CシステムにはR/Cカーの暴走を防ぐために、 フェイルセーフ機能が スロットルサーボ側に内臓されています。
R/Cカーが走行中に電波混信や電波が到達しない時にR/Cカーの暴走を防ぐ機能です。
フェイルセーフシステムは工場出荷時に設定がされていますが、安全と機能理解のため走行前に動作確認を行います。
Situations when the fail safe will operate.
Situationen in denen die Fail-Safe Einheit eingreift
Situations dans lesquelles la sécurité se déclenchera.
フェイルセーフが動作する状況
When transmitter radio signal is cut off.
Wenn das Signal vom Sender nicht richtig ankommt.
Lorsque le signal radio de l'émetteur est coupé.
送信機の電波が受信機に到達しなくなった場合。
When receiver battery charge is low.
Wenn der Empfängerakku leer ist.
Lorsque la charge de la batterie du récepteur est faible.
受信機用バッテリーの残量が少なくなった場合。
Do not use NiMH battery packs less than 5 cell (6.0 volts).
Attention
You also cannot use alkaline batteries. Once the battery voltage is too low, the receiver will switch into failsafe mode.
Achtung
Verwenden Sie keine NiMH Akkupacks mit weniger als 5 Zellen (6.0 Volt). Sie sollten auch keine Trockenbatterien verwenden.
Attention
Wenn die Versorgungsspannung zu niedrig ist, geht der Empfänger in den Fail-Safe Modus.
注 意
N'utilisez pas de packs de batteries NiMH de moins de 5 éléments (6.0 V). Vous ne pouvez pas utiliser de piles alcalines.
Une fois que le voltage de la batterie est trop faible, le récepteur basculera en mode sécurité.
Le mode sécurité est réglé en usine. Le mode sécurité va ralentir puis arrêter votre véhicule.
この受信機は5セルNiMH専用です。
4セル以下の受信機電源や乾電池を使用すると電圧不足のため
フェイルセーフが作動します。
Attention The fail safe can not completely protect your car.
Achtung
Die Fail-Safe Einheit kann ihr Auto nicht zu 100% schützen.
Attention
La sécurité redondante ne peut pas complètement protéger votre véhicule.
注 意
フェイルセーフは電波障害、R/Cカーの暴走を完全に防ぐものではありません
CH2: 120018
HPI SS-20WR
Throttle Servo
Gasservo
Servo d'accélération
スロットルサーボ
CH1: 120019
HPI SS-30MGWR
Steering Servo
Lenkservo
Servo de direction
ステアリングサーボ
160305
HPI RF-50N
Receiver
Empfänger
Récepteur
受信機
フェイルセーフ
When fail safe is operating, the red LED will
continuously flash.
Wenn das Fail-Safe aktiv ist, blinkt die rote LED
durchgängig.
Lorsque la sécurité est déclenchée, la LED rouge
clignote continuellement.
フェイルセーフ作動時には受信機のLEDが点滅します。
36
受信機、サーボ
※
160153
Hump Battery Pack For Receiver (6V NiMH)
Hump Pack Empfaengerakku (6V NiMH)
Batterie d'accu. A sangler (6V NiMH)
レシーバーパック (6V ニッケル水素)
80575
Receiver Switch
Ein/Aus Schalter
Interrupteur du récepteur
レシーバースイッチ
B/C: Receiver Battery
Empfängerakku
Batterie
受信機用バッテリー
CH2: Throttle Servo
Gasservo
Servo d'accélération
160305
スロットルサーボ
HPI RF-50N
CH1: Steering Servo
Receiver
Lenkservo
Empfänger
Récepteur Servo de direction
受信機
ステアリングサーボ
※
Not Included
Nicht enthalten
Non inclus
別売り
160305
HPI RF-50N
Receiver
Empfänger
Récepteur
受信機
