HPI Racing SAVAGE X 4.6 BIG BLOCK Bauanleitung Seite 43

3
1409
2.5
mm
1409
Cap Head Screw M3.5x16mm
Inbusschraube M3.5x16mm
Vis tête cylindrique M3.5x16mm
キャ ップネジ M3.5x16mm
5
1489
7

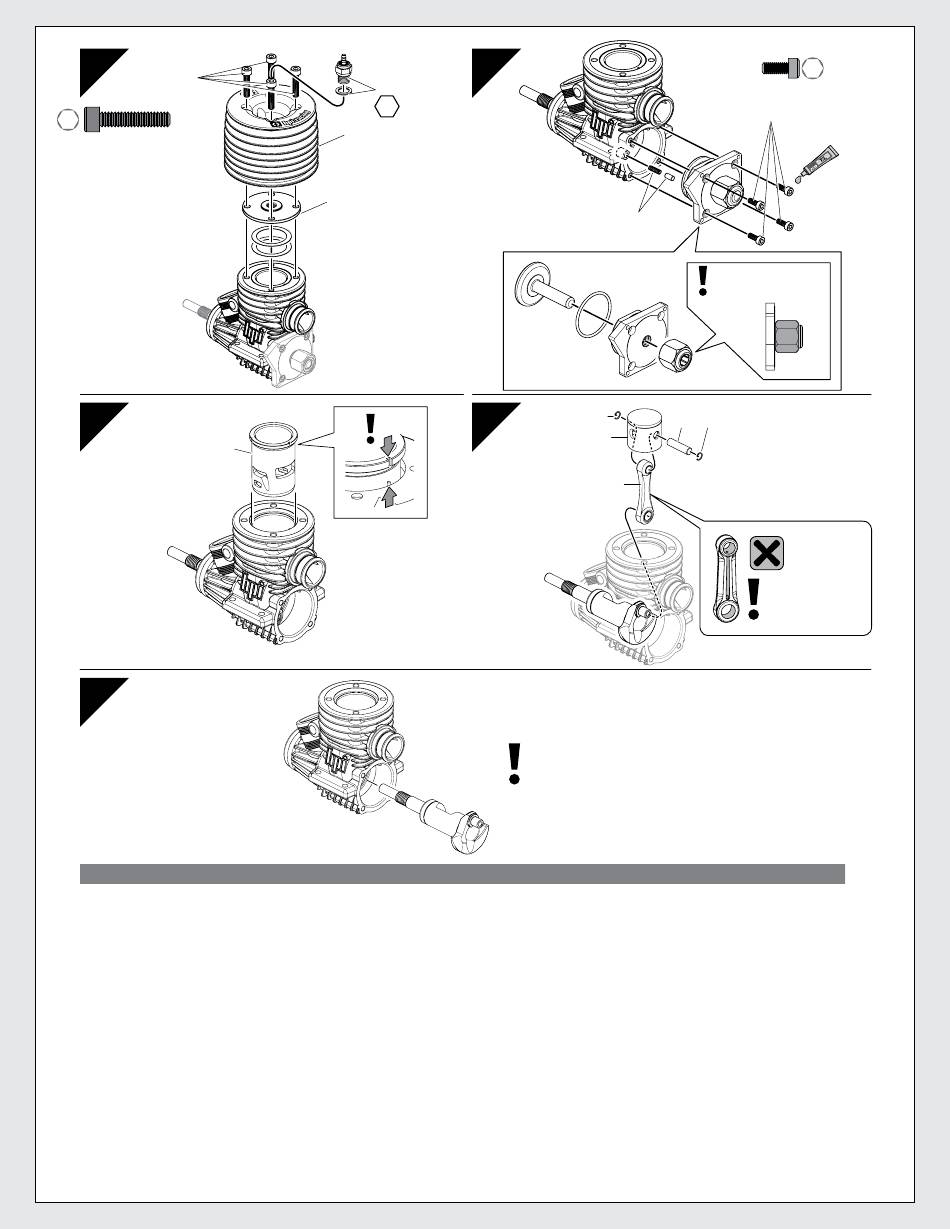

Engine Assembly Zusammenbau des Motors Montage du moteur
After completely disassembling the engine, examine the components to determine which parts need to be replaced. Scratches on the crankshaft, or piston and
sleeve are signs that dirt has entered the engine. Before reassembly, thoroughly clean all parts to make sure they are free of foreign debris. Reassemble the
engine in the reverse order of disassembly (Step 7 - Step 1). Make sure to note the direction of the oil hole on the rod and the direction of the sleeve as they are
critical to proper engine function. As you assemble the engine, use a small amount of oil on each part to make sure they are well lubricated and move freely.
When you are finished, the new components will need to be broken in. Please turn to 2-2 and follow the instructions to break in the new components.
Nachdem Sie den Motor vollständig zerlegt haben, untersuchen Sie die einzelnen Komponenten, um zu sehen, welche Teile getauscht werden
müssen. Kratzer auf der Kurbelwelle, dem Kolben oder der Buchse sind Zeichen dafür, dass Schmutz in den Motor gelangt ist. Bevor Sie den
Motor wieder zusammen bauen, reinigen Sie alle Teile sorgfältig. Montieren Sie den Motor wieder in umgekehrte Reihenfolge zur Demontage
(Schritt 7 - Schritt 1). Achten Sie auf die Richtung des Öl-Lochs im Pleuel und auf die Richtung der Laufbuchse, da diese wichtig für die Funktion
des Motors sind. Verwenden Sie während dem Zusammenbau auf jedem Teil ein wenig Öl, so dass sich alles gut bewegen läßt. Wenn Sie fertig
sind, müssen die neuen Teile natürlich wieder dem Einlaufvorgang unterzogen werden. Schauen Sie dazu bitte wieder in Abschnitt 2-2.
Après avoir complètement démonté le moteur, examinez les composants pour savoir quelles pièces doivent être remplacées. Des griffures sur le vilebrequin,
ou le piston et sa chemise, sont des signes que de la poussière a pénétré dans le moteur. Avant le remontage, nettoyez soigneusement toutes les pièces pour
vous assurez qu'il ne reste pas de corps étrangers. Remontez le moteur dans l'ordre inverse du démontage (étape 7 à étape 1). N'oubliez pas de bien noter
la direction du trou de graissage sur la bielle et la direction de la chemise car elles sont fondamentales pour que le moteur fonctionne correctement. Tout en
remontant le moteur, mettez un peu d'huile sur chaque pièce afin de vous assurer qu'elles soient bien lubrifiées et se déplacent librement. Lorsque vous avez
terminé, les nouveaux composants devront être rodés. Veuillez vous reporter au paragraphe 2-2 et suivre les instructions de rodage.
エンジンを完全に分解した後、交換が必要な部品をチェックをします。クランクシャフトやピストン、シリンダー等に傷が入っている場合はエンジン内に異物が入り込んだ可能性があ
ります。再組み立てをする前に、異物の付着がないようにしっかりと洗浄してください。エンジンの組み立ては、分解の逆の順番で行います。(ステップ7 - ステップ1)組み立てる際
には、コンロッドの油溝の向きとシリンダーの向きに充分注意してください。各部がスムーズに動くように、少量のオイルを付けながら組み立てを行います。リビルド終了後は、新し
く組み込んだパーツのブレークインが必要です。説明書2-2を参考にブレークインを行ってください。
4
1504
8
mm
111605
1447
6
1491
1493
43
e a t P l e r v o
g n u k c e d b A
リアカバープレー トスクリ ュー
e u r e t m r f e e d e u
1433
1432
1450
1426
107829
1442
1442
1489
1492
Installation is reverse of removal.
Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.
L'ordre d'installation est inverse de l'ordre de démontage.
組み立ては逆の手順で図を参考にしてください。
エンジンの組立
2
1427
mm
Screw M2.6x6mm For Cover Plate
7 2 4 1
Schrauben Fuer Hintere Abdeckung
C o r F m m 6 x 6 2 . M w e c r S
Vis M2.6x6mm pour plaque de fermeture
e e r n t H i e r u F n e b u a h r c S
q a p l u r o p m m 6 x 6 2 . M s V i
ー ュ リ ク ス ト ー レ プ ー バ カ ア リ
Z159
Thread Lock (Green)
Schraubensicherung (grün)
Frein à filet (vert)
ネジロック剤 (グリーン)
Note Direction
Richtung beachten
Noter la direction
向きに注意
1442
Note Direction.
Richtung beachten
Notez bien la direction.
向きに注意します。
