2.2 Verlegehinweise Saugleitung
2 4 6
0,2
0,5
0,8
1,1
1,4
1,7
2,0
2,3
2,6
2,9
3,2
3,5
3,8
4,1
4,4
4,7
5,0
Diagramm 1

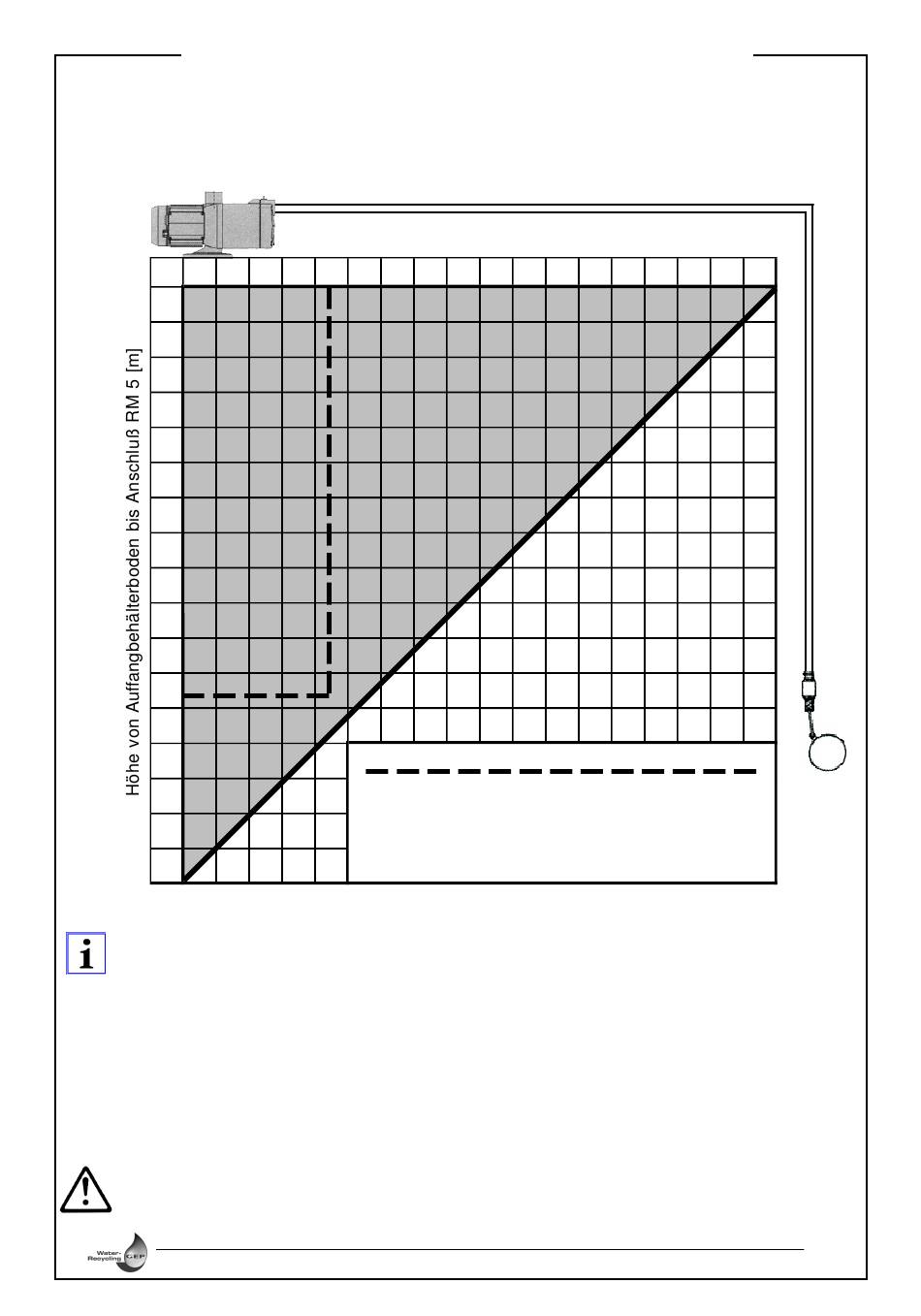

Das Diagramm stellt das Verhältnis Saugleitunglänge zu Höhe vom Auffangbehälterboden
(z.B. Zisterne, Erdtank) bis Anschluß-RM 5 dar. Bei Installation der Saugleitung ist eine
möglichst geringe Höhen- und Längendifferenz einzuhalten.
Bei größeren Entfernungen empfehlen wir den Einsatz einer Zubringerpumpe (GEP-Artikel-
Nr. 811224). Hierdurch werden die größeren Reibungsverluste durch die Längen- und
Höhenüberschreitung überbrückt.
Wenden Sie sich hierzu bitte an ihren Fachhändler.
Bemessungsgrundlage der Tabelle:
1" - PE-Saugleitung (25 mm Innendurchmesser) bei einem Verbraucherbedingtem Spitzen-
durchfluß von max. 3,0 m³/h.
Betrieb außerhalb des grauen Bereiches führt zum Defekt der Pumpe!
•
