Hupenmontage; Montage Der Signalleuchte Und Des Summers Am Mrx - Magnetek Flex Wave Technisches Handbuch

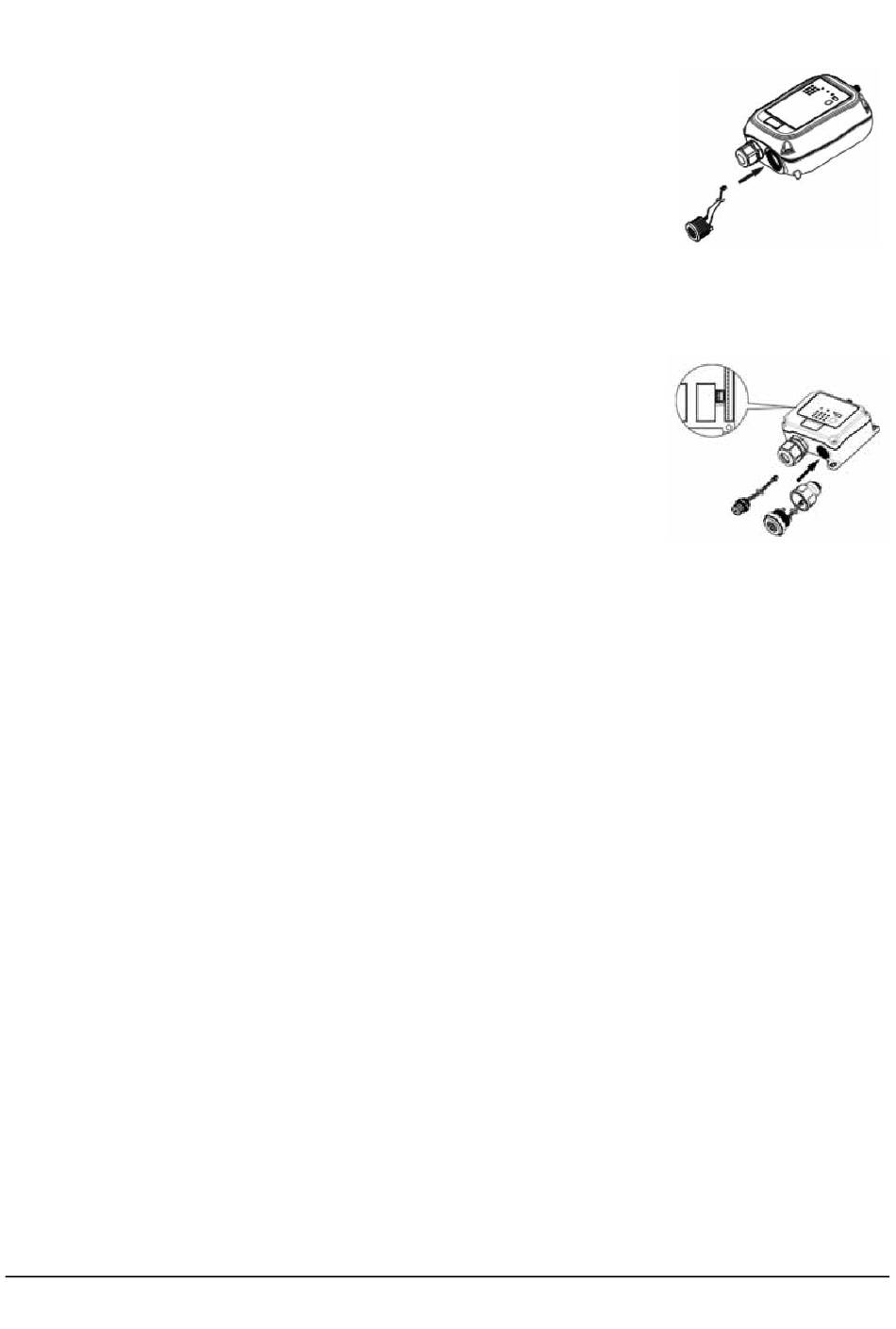

4.2.7 Hupenmontage

Eine Hupe kann einfach am Empfängergehäuse montiert werden. Bei werkseitiger
Montage ist die Hupe mit dem Ausgangsrelais K25 oder K10 (4/6Wave MRX)
(FUNC 1) verdrahtet und funktioniert wie unter Abschnitt 4.2.9 auf Seite 74
beschrieben. Bitte wenden Sie sich an den Magnetek-Außendienst, wenn Sie eine
andere Funktionsweise der Hupe wünschen.

4.2.8 Montage der Signalleuchte und des Summers am MRX

Die Signalleuchte oder der Summer können einfach am Empfängergehäuse
angebracht werden. Die Signalleuchte oder der Summer arbeitet gleichzeitig mit den
HAUPT-Relais des Empfängers. Die Signalleuchte oder der Summer wird an den
Anschluss CN5 angeschlossen, der sich im Inneren des Empfängers befindet. Bitte
wenden Sie sich an den technischen Support von Magnetek, wenn diese
Signalleuchte anders als oben beschrieben funktionieren soll.
Flex Wave Technisches Handbuch
May 2021
Seite 73 von 99
