4.2 Empfänger

4.2.1 Empfangskanaleinstellungen

Beim 4/6/8/12Wave den Empfängerkanal einstellen, indem der Kanal-DIP-Schalter auf der Decoderplatine
konfiguriert wird, die an der Innenseite der vorderen Gehäusehälfte angebracht ist. Beim 4Wave-MRX und 6Wave-
MRX den Empfängerkanal einstellen, indem der DIP-Schalter S3-Kanal auf der RF/Decoder-Platine konfiguriert
wird. Für die Kanalprogrammierung werden nur die ersten sechs DIP-Schalter-Stellungen verwendet. Die Tabelle
der Systemkanäle in Abschnitt 4.2.10 auf Seite 75 zeigt, welche DIP-Schalter-Einstellung zu welchem Kanal
gehört. Sobald der Empfangskanal geändert ist, muss auch der Sendekanal geändert werden. Der Kanal des
Senders und der Kanal des Empfängers müssen identisch sein, damit das System funktioniert (siehe Abschnitt
4.1.3 auf Seite 27, Teil B). Wenn durchweg Nullen (000000) eingestellt werden, wird der Empfänger zu einem
Schema für unbelegte Kanäle (siehe Abschnitt 4.1.3 auf Seite 27, Teil A).
HINWEIS: MRX-Empfänger mit dem Wave-Sender ist in den USA, Mexiko und Kanada nicht erhältlich.

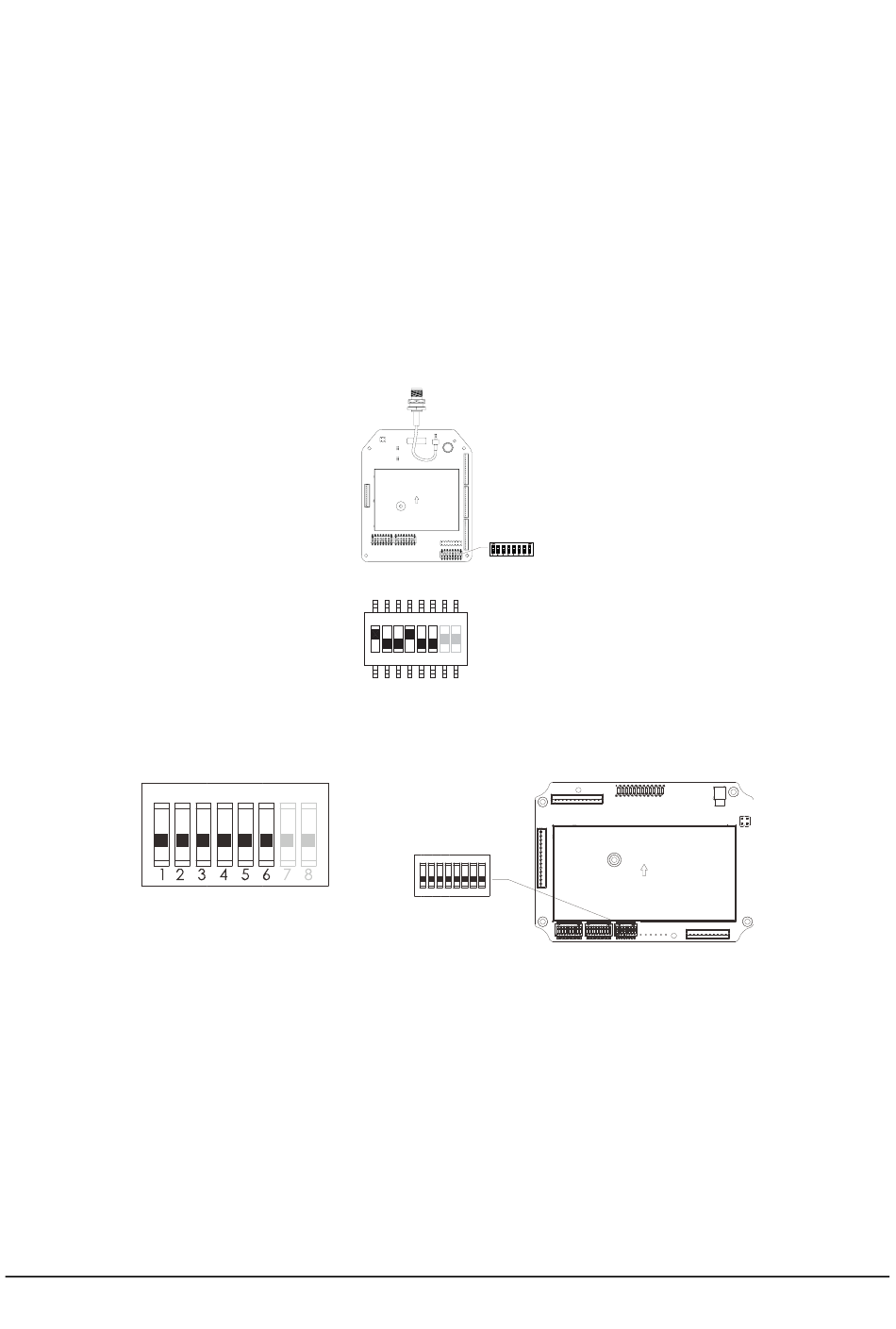

4/6/8/12Wave Decoderplatine:
Die oben gezeigte DIP-Schalter-Einstellung „1 0 0 1 0 0" entspricht „Kanal 36" in der Tabelle der Systemkanäle in
Abschnitt 4.2.10 auf Seite 75.
4Wave-MRX und 6Wave-MRX/Decoderplatine:
ON
Beispiel:
DIP
S3 DIP 1~6
Obere Stellung → „1"
Untere Stellung → „0"
1 2 3 4 5 6 7 8
ON DIP
1 2 3 4 5 6 7 8
