Magnetek Flex Duo Bedienungsanleitung
Funkfernsteuerungssystem
Vorschau ausblenden
Andere Handbücher für Flex Duo:
- Technisches handbuch (98 Seiten) ,
- Bedienungsanleitung (5 Seiten)
Verwandte Anleitungen für Magnetek Flex Duo
Inhaltszusammenfassung für Magnetek Flex Duo

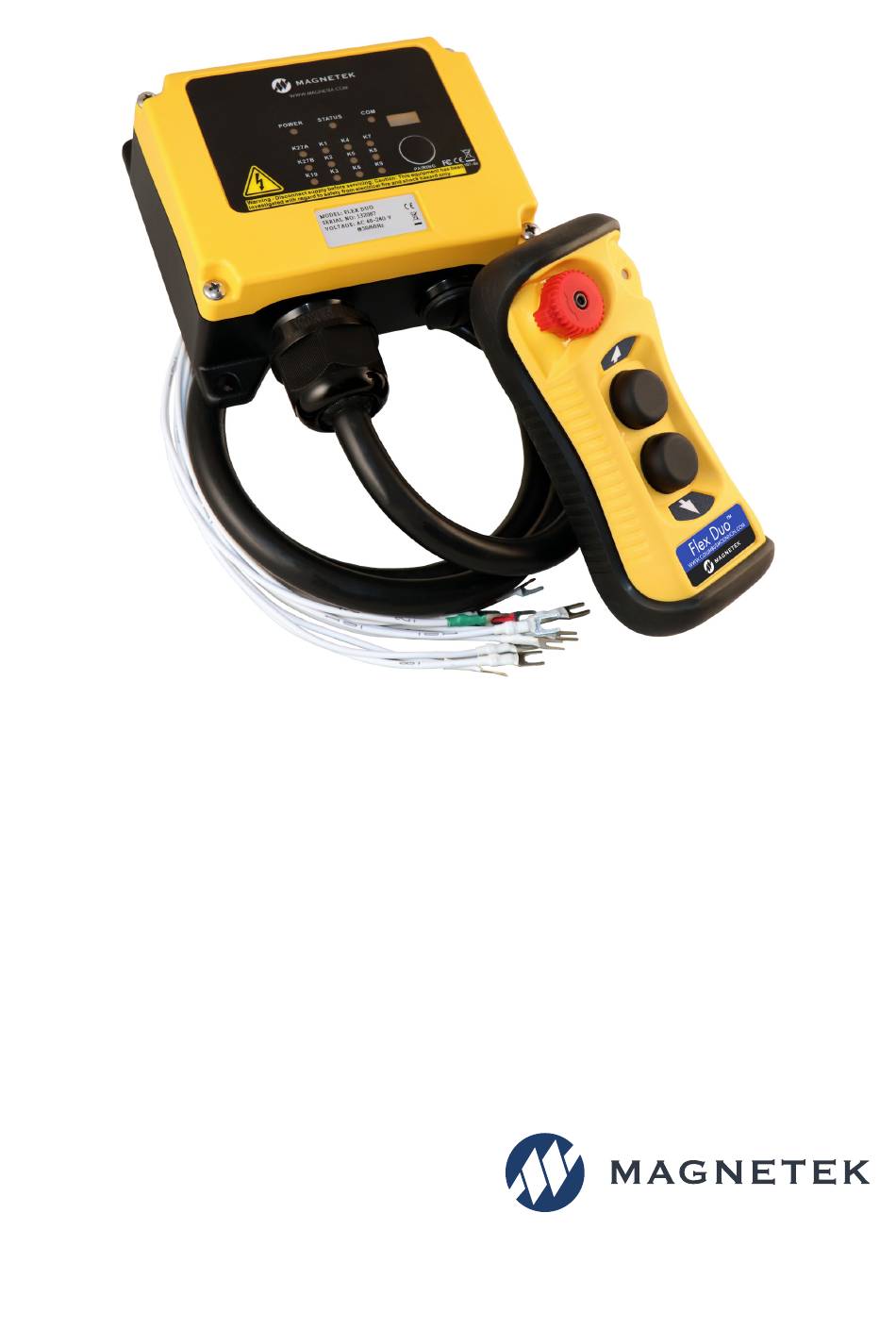

- Seite 1 Flex Duo System ® Funkfernsteuerungssystem Bedienungsanleitung Teilenummer: 191-32000-M002DE August 2021 © Copyright 2021 Magnetek...
- Seite 2 Bedienerhandbuch Flex Duo August 2021 Seite 2...
-
Seite 3: Wartungsinformationen
Verteilung des Handbuchs oder Verbreitung seines Inhalts ist streng verboten. Das vorliegende Handbuch darf ohne ausdrückliche schriftliche Genehmigung der Columbus McKinnon Corporation weder gänzlich noch teilweise in irgendeiner Form reproduziert werden. Bedienerhandbuch Flex Duo August 2021 Seite 3... -
Seite 4: Produktsicherheitshinweise
Hersteller oder anderer oben aufgeführter Anforderungen. Eigentümer, Benutzer und Bediener der Produkte von Magnetek sind dafür verantwortlich, alle diese Anforderungen zu kennen, zu verstehen und zu befolgen. Der Eigentümer der Produkte von Magnetek ist dafür verantwortlich, seine Arbeitnehmer über alle oben aufgeführten Anforderungen in Kenntnis zu setzen und sicherzustellen, dass alle Bediener angemessen geschult sind. - Seite 5 Standardzubehör gehören eine Trageschlaufe für den Handsender, eine Vinyltasche, Druckknopfbeschilderungen, ein Ausgangskabel und eine Schnellstartanleitung. Dieses Handbuch gilt für die Versionen FCC/IC und CE von Flex Duo. Fast alle in diesem Handbuch aufgeführten Einstellungen und Funktionen sind bei den beiden Versionen identisch. Eventuelle Funktionsunterschiede zwischen beiden Versionen sind in speziellen Abschnitten vermerkt.
-
Seite 6: Funkgesteuerte Sicherheit
Verfahren zum Freischalten und Sichern gegen Wiedereinschalten beachten. Die folgenden Informationen sind in Verbindung mit anderen bereits existierenden Vorschriften und Richtlinien zu nutzen. Es ist wichtig, alle Sicherheitshinweise in diesem Abschnitt zu lesen, bevor das Funksteuersystem installiert oder betrieben wird. Bedienerhandbuch Flex Duo August 2021 Seite 6... -
Seite 7: Wichtige Überlegungen Hinsichtlich Der Installation
Funkgesteuerte Anlagen dürfen von keiner Person mit mangelndem Sehvermögen oder Gehör oder von einer Person, die an einer Erkrankung oder Krankheit leidet, Medikamente einnimmt, die zum Verlust der Kontrolle über Anlagen führen können, oder unter dem Einfluss von Alkohol oder Drogen steht, bedient werden. Bedienerhandbuch Flex Duo August 2021 Seite 7... - Seite 8 Kran, ein Hubwerk oder eine Hebevorrichtung betätigen, wenn die Kette oder das Drahtseil nicht richtig in den Kettenrädern bzw. in der Trommel oder Rolle sitzt • einen Kran, ein Hebezeug, eine Hebevorrichtung oder eine andere Materialtransporteinrichtung betreiben, der bzw. die beschädigt ist oder nicht funktioniert Bedienerhandbuch Flex Duo August 2021 Seite 8...
-
Seite 9: Prüfung Vor Dem Betrieb
Die ordnungsgemäßen Verfahren für den Umgang mit, das Aufladen und die Entsorgung von Batterien kennen und beachten. Unsachgemäße Batterieverfahren können dazu führen, dass Batterien explodieren oder schweren Schaden verursachen. Nichtbeachtung dieser Warnung kann schwere Verletzung oder Tod und Sachschaden zur Folge haben. Bedienerhandbuch Flex Duo August 2021 Seite 9... -
Seite 10: Wechsel Der Batterien
Nicht versuchen, eine beschädigte Batterie aufzuladen. Nicht versuchen, eine Batterie zu verwenden, die undicht, angeschwollen oder korrodiert ist. Das Ladegerät nicht kurzschließen. Das Flex-Duo-Ladegerät wird nicht standardmäßig mit Flex-Duo-Systemen oder einzelnen Sendern geliefert. Bedienerhandbuch Flex Duo August 2021 Seite 10... -
Seite 11: Spannungsversorgung
2.9.1 Draufsicht Ladeschale Abbildung 2-2 1. Montageschlitz Gummisicherheitsgurt 3. Ladestatus-LED 2. Ladekontakte 4. USB-Spannungseingang 2.9.2 Spannungsversorgung Die Flex-Duo-Ladeschale funktioniert mit jedem handelsüblichen Micro-USB/USB-Kabel und USB-Netzteil mit 5 V bei einem 2-A-Ausgang (optional). Abbildung 2-3 Bedienerhandbuch Flex Duo August 2021 Seite 11... - Seite 12 Ladestation beschädigen. 2.9.4 Haltegurt Bei mobilen Anwendungen kann mit dem Haltegurt verhindert werden, dass sich der Sender in der Ladeschale lockert oder herausfällt, wenn die Anlage sich über unebenes Gelände bewegt. Abbildung 2-5 Bedienerhandbuch Flex Duo August 2021 Seite 12...
- Seite 13 Wandmontage der Ladeschale. Dazu lässt man die Ladeschale über die beiden Schrauben und dann herunter gleiten, sodass sie sicher auf den Schraubenköpfen sitzt. 42 mm (1,65”) Ø 4,7 mm (Ø 0,18”) Ø 9,2 mm (Ø 0,36”) Abbildung 2-6 Bedienerhandbuch Flex Duo August 2021 Seite 13...
-
Seite 14: Allgemeine Systeminformationen
PB1 und PB2 drücken und gedrückt halten, um den Betrieb fortzusetzen. 6. Den STOP-Knopf drücken, um den Sender auszuschalten. Senderleistung und Hauptrelais des Empfängers werden dann vollständig getrennt (Status-LED blinkt Abbildung 3-1 3 Mal rot und schaltet sich dann ab). Bedienerhandbuch Flex Duo August 2021 Seite 14... - Seite 15 3.2.1 Abbildung (außen) Abbildung 3-2 1. STOP-Knopf 5. Montageschlitz Ringhaken 2. Druckknopf 1 (PB1) 6. Schraube der Batterieabdeckung 3. Druckknopf 2 (PB2) 7. Systeminformationen 4. Status-LED-Anzeige 8. Schlitz zum Anbringen der Trageschlaufe und des Befestigungsgürtels Bedienerhandbuch Flex Duo August 2021 Seite 15...
- Seite 16 3.3 Empfänger 3.3.1 Abbildung (außen) Abbildung 3-3 1. Anschluss externe Antenne 7. Fernpaarungsknopf 2. COM-LED-Anzeige 8. Systeminformationen 3. Status-LED-Anzeige 9. Kabelverschraubung 4. Betriebs-LED-Anzeige 10. Montagehalterung (optional) 5. Ausgangsrelais-LED-Anzeigen 11. Montagehalterungsentriegelung 6. Infrarotsensoren Bedienerhandbuch Flex Duo August 2021 Seite 16...
-
Seite 17: Ausgangsrelaiskontaktdiagramme
Die eingekreisten Zahlen in den Ausgangsdiagrammen entsprechen den Drahtnummern im Kabelbaum. • Aufgrund möglicher Spannungsspitzen sollte an Schütz, kapazitiven oder induktiven Lasten, die von Flex- Relais gesteuert werden, jeweils ein Überspannungsschutz angebracht werden. Bedienerhandbuch Flex Duo August 2021 Seite 17... -
Seite 18: Systemstatusanzeigen
HAUPTrelais des Empfängers verklemmt oder defekt einer 2-Sekunden-Pause 3 Mal oranges Blinken gefolgt von Decodierungsprozessoren defekt einer 2-Sekunden-Pause Dauerhaft orange, wenn der START-Knopf beim ersten HAUPTrelais des Empfängers aktiviert Einschalten des Systems gedrückt gehalten wird Bedienerhandbuch Flex Duo August 2021 Seite 18... -
Seite 19: Empfängerstatusanzeigen
Art der Anzeige (rot) Anzeige Empfänger wird mit Strom versorgt Empfänger wird nicht mit Strom versorgt 4.4 Empfänger-COM-Anzeigen Art der Anzeige (rot) Anzeige Relaisplatine wird mit Strom versorgt Relaisplatine wird nicht mit Strom versorgt Bedienerhandbuch Flex Duo August 2021 Seite 19... -
Seite 20: Allgemeine Technische Daten
120 mm (L) x 90 mm (B) X 55 mm (H) 4,72 Zoll (L) x 3,54 Zoll (B) x 2,17 Zoll (H) Gewicht des Senders: 183 g / 6,4 oz (einschließlich Akkus) Gewicht des Empfängers: 900 g / 2,0 lb (einschließlich Ausgangskabel) Bedienerhandbuch Flex Duo August 2021 Seite 20... - Seite 21 Anschri des Herstellers N49 W13650 Campbell Drive Menomonee Falls, WI 53051 Der Unterzeichnende bestä gt und erklärt im Namen von Magnetek, dass das oben bezeichnete Produkt, auf das sich diese Erklärung bezieht, den Bes mmungen der folgenden Richtlinien entspricht: CE-Kennzeichnungsrichtlinie (93/68/EWG) Maschinenrichtlinie (MD, 2006/42/EG) Funkgeräterichtlinie (RED, 2014/53/EU)
- Seite 22 Flex Duo System Bedienungsanleitung für Funkfernsteuerungsgeräte August 2021...
