Montage
14
3.2.7 Installation des Schnellverschlusses
4

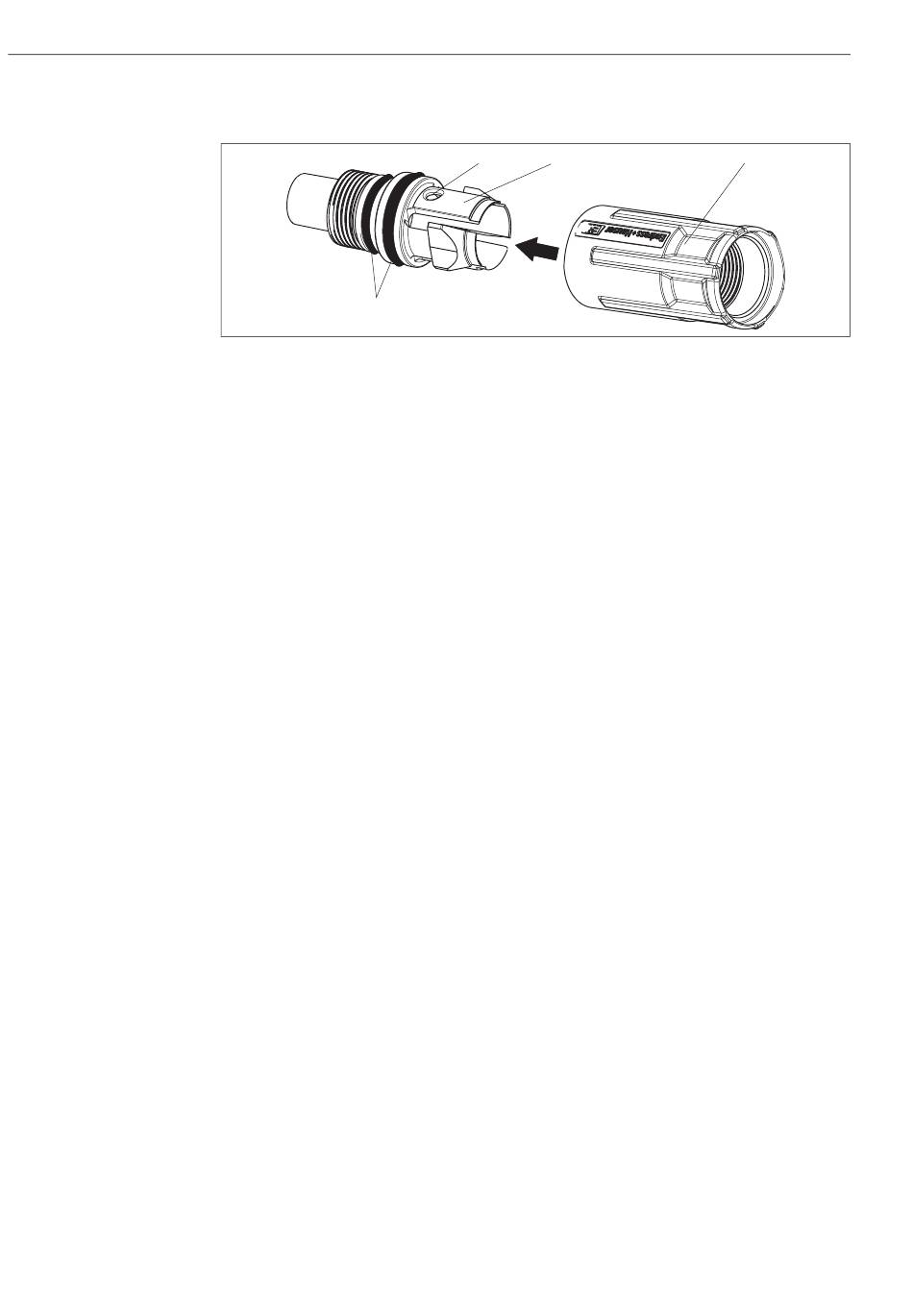

Abb. 9: Schnellverschluss
1 Bohrung - erleichtert das Festschrauben des Adapters
2 Adapter
3 Überwurfmutter
4 O-Ringe
Bauen Sie den Schnellverschluss wie folgt ein:
1. Fetten Sie beide O-Ringe (Pos. 4) leicht ein.
2. Schrauben Sie den Adapter (Pos. 2) in den Tauchrohr-Anschlusswinkel.
3. Stecken Sie einen Schraubenzieher oder ein ähnliches Werkzeug (dient als Hebel) durch
die Bohrungen (Pos. 1) und schrauben Sie damit den Adapter fest.
4. Schieben Sie die Überwurfmutter (Pos. 3) über den Adapter bis die Überwurfmutter
hörbar einrastet.
5. Führen Sie das Sensorkabel durch den Schnellverschluss und das Tauchrohr. Die Memo-
sens-Kupplung wird im Schnellverschluss festgehalten und kann nicht durchrutschen.
6. Verbinden Sie das Kabel mit dem Sensor.
7. Mit dem Schnellverschluss können Sie den Sensor einbauen, ohne dass das Messkabel
verdrillt wird.
Führen Sie den Sensor in den Schnellverschluss und halten Sie den Sensor fest. Schrau-
ben Sie durch Drehen der Überwurfmutter den Sensor fest.
8. Richten Sie gegebenenfalls den Sensor aus.
1 2
Flexdip CYA112
3
a0016947
